熱管理の世界において、黒鉛は卓越した熱伝導体です。その形態と純度によっては、特定の平面に沿って熱を伝達する能力は、銅やアルミニウムなどの金属を大幅に上回り、高性能エレクトロニクス、航空宇宙、その他の過酷な用途にとって不可欠な材料となっています。
重要な点は、単に黒鉛が優れた熱伝導体であるということではなく、その性能が非常に異方性であるということです。つまり、2次元方向（面内）では熱を非常に効率よく伝導しますが、3次元方向（面直角方向）では伝導性が低いということです。この方向性プロパティを理解することが、効果的に使用するための鍵となります。
黒鉛が熱伝導で優れている理由
黒鉛のユニークな熱特性は、その原子構造に直接起因しています。この構造は、熱エネルギーが移動するための非常に効率的な経路を作り出しますが、それは特定の方向に限られます。
原子の「ハイウェイ」
黒鉛は、炭素原子が層状に積み重なったもので構成されており、各層はグラフェンとして知られる原子一層分の厚さのシートです。各層内では、炭素原子は非常に強力な共有結合によって結びついています。
これらの結合は、フォノンと呼ばれる格子振動の形で熱エネルギーが高速で移動するための「ハイウェイ」として機能する、強固で安定した格子を形成します。ほとんど妨げられることなく、フォノンは層に沿って高速で移動します。
異方性の重要な役割
層の内部の原子は強く結合していますが、層自体ははるかに弱いファンデルワールス力によって結合されています。これにより、熱特性に大きな違いが生じます。
トランプの束を想像してください。束の上でカードを滑らせるのは非常に簡単ですが（面内）、束全体を指で押し通すのはずっと困難です（面直角方向）。
黒鉛中の熱も同様に振る舞います。層に沿って（面内）は極めて効率的に移動しますが、ある層から次の層へジャンプするのは困難です（面直角方向）。この方向性のある振る舞いが異方性として知られています。
すべての黒鉛が同じように作られているわけではない
「黒鉛」という言葉は、熱伝導率が大きく異なるさまざまな材料を指します。特定の形態と加工方法が、最終的な性能を決定します。
天然黒鉛と人造黒鉛
天然黒鉛は採掘・加工されます。優れた伝導体ではありますが、不純物や結晶片のランダムな配向によって性能が制限されます。
人造黒鉛は、炭素前駆体を非常に高い温度（2500°C超）で加熱することによって製造されます。このプロセスにより、より秩序だった純粋な構造が生まれ、熱伝導率が大幅に向上します。
柔軟な黒鉛シート
エレクトロニクス分野で最も一般的な形態は、柔軟な黒鉛シートまたはフィルムです。これらは、剥離された天然黒鉛を圧縮・圧延するか、ポリマーフィルムを黒鉛化することによって作られます。
これらのシートは、面内方向の熱拡散を最大化するように設計されています。一般的な人造黒鉛シートの面内熱伝導率は、700～1,900 W/mK（ワット/メートル・ケルビン）に達することがあります。比較として、銅は約400 W/mKです。
熱分解黒鉛（TPG/APG）
熱分解黒鉛（TPG）は、アニーリング熱分解黒鉛（APG）とも呼ばれ、黒鉛の熱性能の頂点を示します。化学気相成長法によって成長させられ、高度に秩序だった層状構造が得られます。
TPGは極端な異方性を示します。その面内熱伝導率は2,000 W/mKを超えることがあり（銅の5倍）、一方、面直角方向の熱伝導率は10 W/mK未満であることが多く、その方向では優れた絶縁体となります。
トレードオフの理解
黒鉛は強力なツールですが、そのユニークな特性には、理解しておくべき設計上の制約が伴います。
異方性：諸刃の剣
黒鉛の最大の強みは、同時に主な限界でもあります。それは放熱材であり、バルクのヒートシンクではありません。小さなホットスポット（CPUなど）からより広い領域へ熱を移動させるのには理想的ですが、その熱をシステムから効率的に導出することはできません。
機械的脆性
金属とは異なり、黒鉛は脆く、構造的な強度がありません。黒鉛シートは通常非常に薄く、ライナーまたは熱界面材料として使用され、サポートのために他の基板に積層されることがよくあります。構造部品として使用することはできません。
電気伝導性
黒鉛は電気伝導体でもあります。これはエレクトロニクス設計において重要な考慮事項であり、黒鉛シートが露出した電気部品に接触するとショートを引き起こす可能性があるためです。慎重な絶縁と配置が必要です。
コストと製造
標準的な人造黒鉛は比較的安価ですが、TPGのような高性能材料はアルミニウムや銅よりも大幅に高価です。そのコストにより、性能が絶対的な優先事項である衛星や先進的な軍事ハードウェアなどの用途に限定されます。
目標に合わせた適切な選択
熱管理材料の選択は、特定のエンジニアリング目標に完全に依存します。
- ホットスポットから薄型デバイスの熱を拡散することが主な焦点の場合： 柔軟な人造黒鉛シートは、高い面内伝導率と薄型のため、理想的な選択肢です。
- コストを度外視して最大の面内性能が主な焦点の場合： 熱分解黒鉛（TPG）は、ミッションクリティカルな用途に比類のない熱拡散能力を提供します。
- 構造強度を伴って材料を介して熱を移動させることが主な焦点の場合： 銅やアルミニウムのような従来の等方性材料が正しい解決策です。
- 重量を減らすことが主な焦点の場合： 黒鉛は大きな利点を提供し、銅の約4分の1の密度で優れた熱性能を発揮します。
その性能の基本原理を理解することにより、黒鉛を複雑な熱的課題を解決するための強力かつ精密なツールとして活用することができます。
要約表：
| 特性 | 黒鉛（面内） | 銅 | アルミニウム |
|---|---|---|---|
| 熱伝導率 (W/mK) | 700 - 2,000+ | ~400 | ~235 |
| 密度 (g/cm³) | ~2.2 | ~8.9 | ~2.7 |
| 主な特徴 | 異方性（方向性あり） | 等方性（均一） | 等方性（均一） |
研究室やプロジェクト向けに正確な熱管理ソリューションが必要ですか？ KINTEKは、高度な熱分析用材料を含む高性能な研究室機器および消耗品の専門家です。当社の専門知識は、特殊な黒鉛などの適切な材料を選択し、研究作業の効率と信頼性を高めるお手伝いをします。専門家に今すぐお問い合わせいただき、お客様固有の熱的課題についてご相談ください！

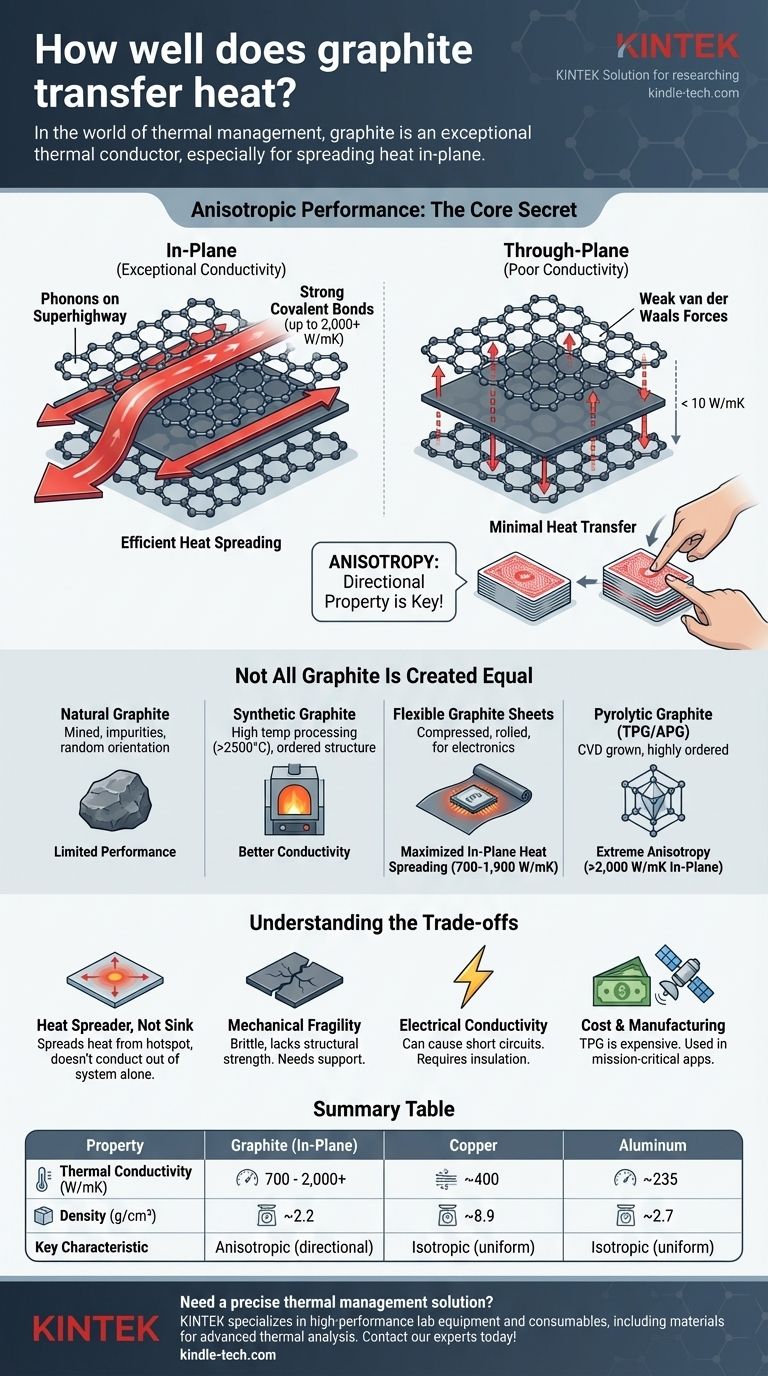

ビジュアルガイド
