ダイヤモンド膜の製造において、プラズマは高エネルギー触媒として機能します。最も一般的で効果的な方法はマイクロ波プラズマ化学気相成長法（MPCVD）であり、ここではプラズマを使用してメタンや水素などの原料ガスを分解します。このプロセスにより、基板上に純粋で高品質なダイヤモンド膜を一層ずつ成長させるために必要な炭素原子が放出されます。
このプロセスにおけるプラズマの核となる機能は、ダイヤモンド成長のための理想的な化学環境を作り出すために必要な、強烈でクリーンなエネルギーを提供することです。これにより、超硬度の産業用コーティングから特殊な電子材料や光学材料に至るまですべてを製造するために必要な精密な制御が可能になります。
ダイヤモンド成膜におけるプラズマの役割
ダイヤモンドコーティングがどのように作られるかを理解するためには、まずその基礎となるプロセス、すなわち化学気相成長法（CVD）を見る必要があります。プラズマは、このCVDプロセスをダイヤモンドのために解き放つ鍵となります。
プラズマ化学気相成長法（CVD）とは？
CVDとは、ガスから固体材料を表面に堆積させる技術です。ダイヤモンドの場合、これはガスから炭素原子を取り出し、ダイヤモンドの結晶構造に配列させる必要があることを意味します。
課題は、メタン（CH₄）などの原料ガスが非常に安定していることです。プラズマは、それらを分解するために必要なエネルギーを提供します。
原料ガスの活性化

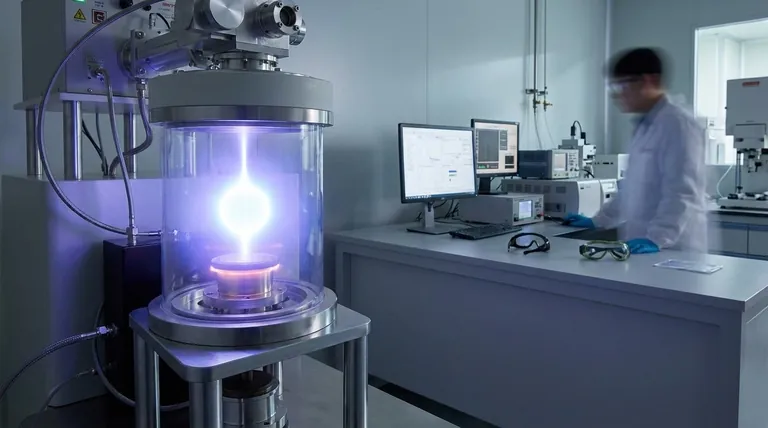

MPCVDシステムでは、通常少量のメタンと大量の水素の混合ガスが真空チャンバーに供給されます。次に、このガス混合物をマイクロ波で励起し、輝くプラズマの塊になるまでエネルギーを与えます。
この高エネルギープラズマは分子を分解し、炭素ベースのラジカル（CH₃など）と、極めて重要な原子状水素（H）からなる高反応性のスープを作り出します。
ダイヤモンド膜の成長
炭素ラジカルは、プラズマ内に配置された加熱された基板上に堆積します。同時に、原子状水素は2つの重要な役割を果たします。
- 非ダイヤモンド性炭素を選択的にエッチングする。弱い結合（黒鉛など）を形成しようとする炭素は、反応性の高い水素によって即座に除去されます。
- ダイヤモンド結合を安定化させる。これにより、炭素原子が純粋なダイヤモンド結晶の強固な四面体格子構造に配列することが保証されます。
この堆積とエッチングの連続プロセスが、高品質で連続したダイヤモンド膜の成長を可能にします。
マイクロ波プラズマ（MPCVD）が好まれる理由
他の方法も存在しますが、高品質のダイヤモンド膜を準備するためにMPCVDが好まれるのには、いくつかの明確な理由があります。
高いエネルギー密度
マイクロ波プラズマは極めて高エネルギーで高密度です。これにより、原料ガスの効率的な分解が可能になり、強度の低いプラズマ法と比較して、より高い成長速度と優れた結晶品質が得られます。
純度と低汚染
MPCVDは「無電極」プロセスであり、プラズマが電極と直接接触することなくマイクロ波によって生成されます。これにより、一般的な汚染源を回避し、極めて純粋なダイヤモンド膜が得られます。この低汚染性は、高性能アプリケーションにとって極めて重要です。
制御性と多用途性
MPCVDプロセスは、成長条件を精密に制御することを可能にします。プラズマに他のガスを導入することで、ダイヤモンドを意図的に「ドーピング」し、その特性を変更することができます。
この多用途性により、特定のタスクに合わせて調整されたダイヤモンド膜を作成でき、単一の材料を多様な技術のプラットフォームに変えることができます。
特定の用途向けにダイヤモンド膜を調整する
プラズマプロセスを制御する能力により、それぞれが独自の目的に最適化されたさまざまな種類のダイヤモンド膜を作成できます。
産業用耐久性：硬度と低摩耗
非ドーピングの純粋なダイヤモンド膜は、ダイヤモンドの自然な硬度と低摩擦性を活用します。これらの膜は、切削工具、耐摩耗部品、バルブリング上に成長され、それらの動作寿命を劇的に延ばします。
高度な電子機器向け：熱管理
ダイヤモンドは既知の材料の中で最高の熱伝導率を持っています。純粋なダイヤモンド膜は、高出力トランジスタやレーザー光学機器などの熱を発生する電子機器上に成長され、過熱や故障を防ぐための優れたヒートシンクとして機能します。
電気化学向け：ホウ素添加ダイヤモンド（BDD）
プラズマにホウ素含有ガスを加えることで、ホウ素原子がダイヤモンド格子に取り込まれます。これにより、ダイヤモンドは電気絶縁体から導体へと変化します。BDD膜は、水処理や電気化学センサーにおける高度な電極として高く評価されています。
光学および量子システム向け：シリコン添加ダイヤモンド
同様に、シリコン含有ガスを加えることで、「シリコン空孔中心」として知られる特定の光を発する欠陥がダイヤモンド内に生成されます。これらの膜は、量子コンピューティング、高感度磁気測定、高度な光学部品における新興アプリケーションに不可欠です。
トレードオフと課題の理解
強力ではありますが、ダイヤモンドのプラズマ堆積には限界がないわけではありません。客観的であるためには、これらの現実を認識する必要があります。
スケールアップのコスト
MPCVDシステムは複雑でエネルギー集約的です。高価値部品には理想的ですが、消費者用調理器具のように非常に広い面積を経済的にコーティングすることは、依然として大きなエンジニアリングおよびコストの課題です。
基板の適合性
ダイヤモンドの成長プロセスでは、しばしば800°Cを超える高い基板温度が必要です。コーティングされる材料は、反りや劣化なしにこれらの条件に耐えることができなければならず、適合する基板の範囲が制限されます。
ドーピング濃度の制御
ドーピングされたダイヤモンド膜の最終的な特性は、ドーパントの濃度に大きく依存します。膜全体にわたってドーパント分布を完全に均一にすることは技術的に難しく、プラズマ化学に対する極めて正確な制御を必要とします。
あなたの目的に合った適切な選択をする
最適なダイヤモンド膜は、解決する必要のある問題によって完全に定義されます。あなたの用途が、必要な特性を決定します。
- 主な焦点が機械的耐久性である場合：非ドーピングの純粋なダイヤモンド膜をMPCVDで成長させることが、工具や保護コーティングに対して最高の硬度と耐摩耗性を提供します。
- 主な焦点が熱管理である場合：高純度で厚いダイヤモンド膜は、敏感な電子部品から熱を効率的に引き出すのに理想的です。
- 主な焦点が電気化学である場合：ホウ素添加ダイヤモンド（BDD）膜は、水処理や高度なセンサーなどの用途に必要な導電性を提供します。
- 主な焦点が光学または量子センシングである場合：シリコン添加膜は、これらの高度な機能を可能にする特定の空孔中心を作成するために必要です。
プラズマを利用して原子レベルで成長プロセスを制御することにより、広範囲の技術的課題を解決するために必要な特性を持つダイヤモンド膜を設計することができます。
要約表：
| プラズマの機能 | 主な利点 | 一般的な用途 |
|---|---|---|
| 原料ガスの活性化 | メタン/水素を分解し、炭素原子を生成 | ダイヤモンド膜の成長 |
| 選択的エッチングの実現 | 非ダイヤモンド性炭素を除去し純度を確保 | 高純度コーティング |
| ドーピングの促進 | 電気的・光学的特性の調整（例：ホウ素、シリコン） | 電子機器、センサー |
| 高エネルギー密度の提供 | 効率的で迅速なダイヤモンド結晶化を保証 | 産業用工具、熱管理 |
