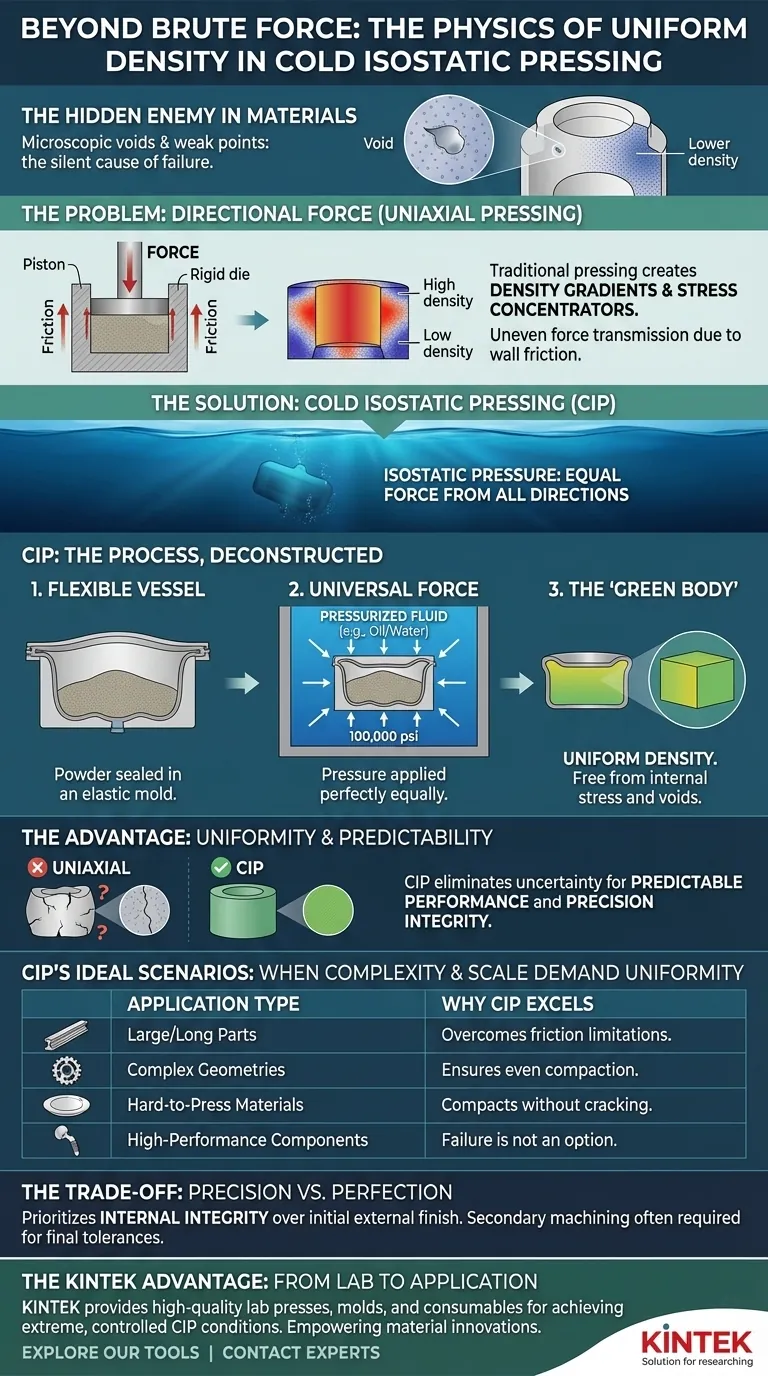

ブルートフォースを超えて：冷間等方圧造における均一密度の物理学

材料科学における見えない敵

ジェットエンジン用のセラミックベアリングや、数十年使用できるように設計された医療用インプラントなど、重要な部品を想像してみてください。それが故障するとき、原因が目に見える劇的な欠陥であることはめったにありません。多くの場合、故障は静かに、材料の奥深くに隠された敵、つまり微細な空隙、わずかに密度の低い領域、製造中に生まれた弱点から始まります。

この内部の不整合は、材料工学の静かな不安です。部品は外見上は完璧に見えても、その性能は最終的に内部構造によって決まります。そして何十年もの間、粉末から部品を成形するために使用されてきた方法そのものが、これらの隠れた脆弱性を生み出してきました。

方向性のある力の問題

単軸プレスとして知られる従来の粉末圧縮は、ブルートフォースの行為です。ピストンが粉末を硬いダイに押し込みますが、これはスーツケースの上から押し込んで詰めるようなものです。

その論理は単純に見えますが、物理学は欠陥があります。圧力が印加されると、粉末と硬いダイ壁の間に摩擦が生じます。この摩擦は下向きの力に抵抗し、材料全体に均等に伝達されるのを妨げます。その結果、ピストンの直下は高密度領域、角や底は低密度で弱い領域を持つ部品ができます。

これらの密度勾配は単なる軽微な欠陥ではありません。それらは応力集中源であり、荷重下での壊滅的な故障の出発点です。

等方圧：よりエレガントなソリューション

冷間等方圧造（CIP）は、根本的によりエレガントなアプローチを提供します。一方向からの強力な押し付けではなく、材料を同時にすべての方向から巨大な圧力にさらします。

深海の巨大な圧力に沈められた物体を想像してみてください。力は表面のすべての点に均等に印加されます。CIPは、制御された環境でこの現象を再現します。

プロセス、分解

CIPの仕組みは、そのシンプルさにおいて美しいです。

柔軟な容器：セラミック、金属、または複合材のいずれであっても、原材料の粉末はまず柔軟で弾力性のある金型内に密封されます。この金型は、材料と圧力媒体の間のバリアとして機能し、粉末の初期形状に完全に適合します。
普遍的な力：密封された金型は、通常、油または水で満たされた圧力チャンバー内に配置されます。次に、ポンプがこの液体を加圧します。その圧力は100,000 psiを超えることもあります。圧力は流体を通して伝達されるため、完全に等方的です。つまり、すべての方向から柔軟な金型に均等な力で押し付けられます。
結果：「グリーンボディ」：均一な圧力が金型を収縮させ、内部の粉末粒子を圧縮します。粒子は非常に強く押し付けられ、機械的に相互にロックされ、「グリーンボディ」と呼ばれる固体で取り扱い可能な部品が形成されます。このボディは、方向性のある力によって作成された内部応力や空隙のない、例外的な密度均一性を備えています。

心理的利点：予測可能性

均一密度の真の利点は、強度だけではありません。それは予測可能性です。エンジニアが部品を設計するとき、材料が一貫していると仮定するモデルに依存します。単軸プレスからの密度勾配は、この仮定に違反します。

CIPはこの不確実性を排除します。等方圧で成形された部品は、その内部構造が均一であるため、材料科学の予測どおりに動作します。これにより、隠れた欠陥によって部品の性能が損なわれないことを知るという、深い安心感が得られます。製造を近似のプロセスから精密な完全性のプロセスへと変革します。

適切なツールの選択：CIPの理想的なシナリオ

CIPはすべてのプレス方法の代替手段ではありませんが、内部品質が譲れない状況のための特殊なツールです。その選択は、優先順位に基づいた戦略的な選択です。

複雑さと規模が均一性を要求する場合

CIPは、従来のプレスでは困難または不可能なアプリケーションにとって明確な選択肢です。

アプリケーションタイプ	CIPが優れている理由
大型または長尺部品	均一な圧力は、大型ダイプレスで問題となる摩擦の限界を克服します。
複雑な形状	柔軟な金型は、複雑な形状や鋭い角の周りでも均一な圧縮を保証します。
プレスが難しい材料	セラミック、耐火金属、工具鋼は、ひび割れなしに均一に圧縮されます。
高性能部品	医療、航空宇宙、または産業用工具で、故障が許されない場合。
