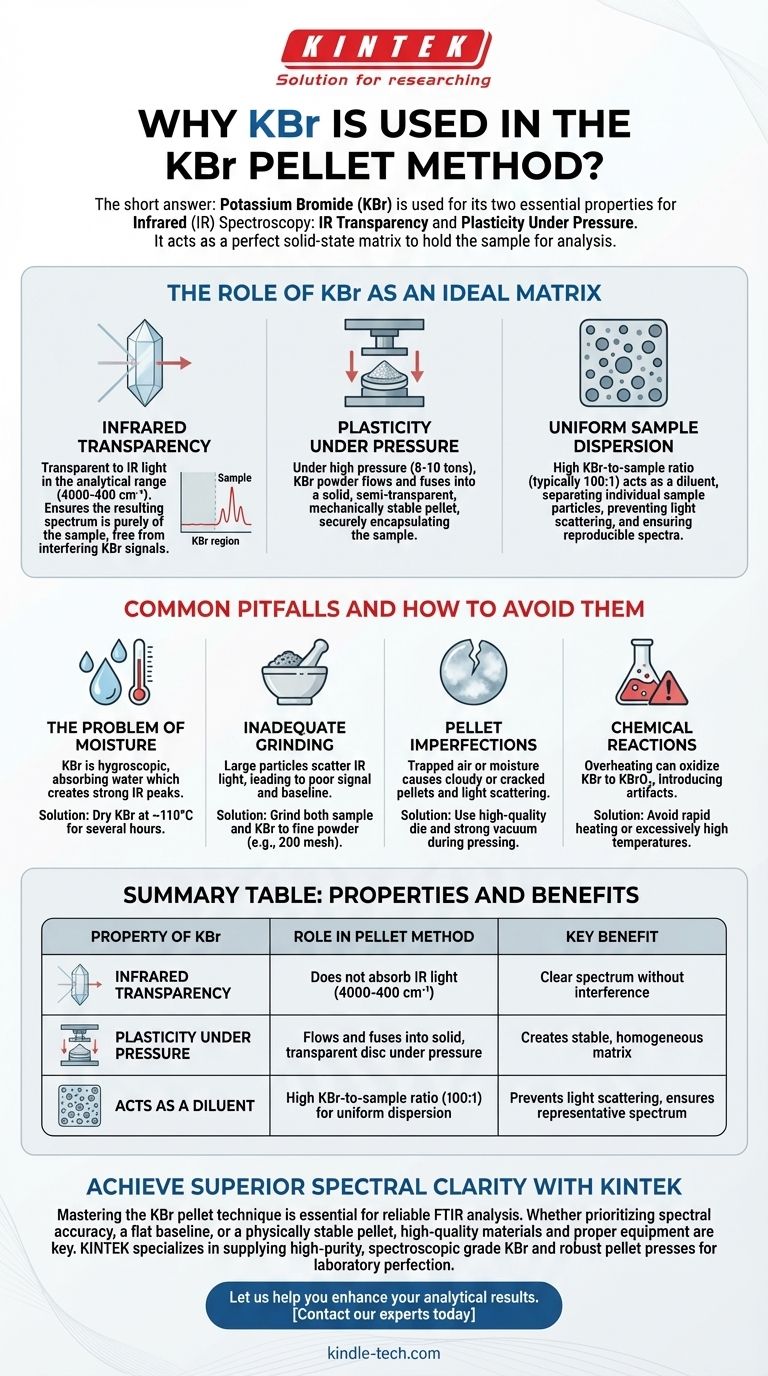

KBrペレット法にKBrが使用されるのはなぜですか？クリアなIR分光分析のための理想的なマトリックス

簡単な答えは、臭化カリウム（KBr）が赤外（IR）分光分析に不可欠な2つの特性を持っているため使用されるということです。第一に、分析範囲の赤外光に対して透明であり、干渉する信号を発生させません。第二に、高圧下で塑性になり、固体で透明なディスクに融合し、分析のためにサンプルを保持するための完璧な固体マトリックスを形成します。

KBrを使用する核心的な理由は、それがサンプルのための理想的な「窓」として機能することです。これは、細かく粉砕されたサンプルを固体でIR透明な媒体に封入し、分光光度計の光線が干渉することなく通過してサンプルの固有の吸収スペクトルを測定できるようにします。

理想的なマトリックスとしてのKBrの役割

KBrが標準となる理由を理解するには、この技術に特によく適合する特定の物理的および化学的特性を見る必要があります。

赤外透明性

マトリックス材料の最も重要な要件は、測定される周波数範囲の赤外光を吸収しないことです。KBrは単純なイオン結合を持つアルカリハライドであり、ほとんどの有機および無機化合物が特徴的なスペクトルフィンガープリントを示す中赤外領域（4000～400 cm⁻¹）に吸収ピークを生成しません。

この透明性により、得られるスペクトルがマトリックス自体の干渉ではなく、純粋にサンプルのものとなります。

圧力下での塑性変形

圧力下で破砕する多くの結晶性材料とは異なり、KBrのようなアルカリハライドは塑性を示します。

高圧（通常8～10トン）にさらされると、微細なKBr粉末は流れ、融合して、均一で半透明なペレットを形成し、機械的に安定します。この特性により、混合されたサンプルはKBrディスク内に均一にしっかりと保持されます。

均一なサンプル分散

KBrペレット法では、ごく少量のサンプル（通常、重量比でKBr対サンプルの比率が100:1）が必要です。

大量のKBr粉末が希釈剤として機能し、個々のサンプル粒子を分離します。この均一な分散は、光の散乱を防ぎ、IR光線が代表的な量のサンプルと相互作用することを保証し、高品質で再現性のあるスペクトルにつながるために不可欠です。

一般的な落とし穴とその回避方法

KBrは理想的な材料ですが、最終的なスペクトルの品質は適切な技術に大きく依存します。いくつかの一般的な問題が結果を損なう可能性があります。

湿度の問題

水（H₂O）は赤外スペクトルにおいて非常に強くブロードな吸収帯を持ちます。KBrは吸湿性があり、大気中の湿気を容易に吸収します。KBrが十分に乾燥されていない場合、または湿った空気にさらされた場合、スペクトルに水のピークが現れ、重要なサンプルのピークを覆い隠す可能性があります。これが、KBrを約110℃で数時間乾燥させることが必須のステップである理由です。

不十分な粉砕と混合

最終的なペレットの明瞭さとスペクトルの品質は粒度に依存します。サンプルとKBrの両方を非常に細かい粉末（例：200メッシュ）に粉砕する必要があります。

粒子が大きすぎると、光を透過させる代わりにIR光を散乱させます。この散乱は、S/N比の低下と、解釈が困難な傾斜したベースラインをもたらします。

ペレットの不完全性

曇った、またはひびの入ったペレットは問題の明確な兆候です。これは、プレスプロセス中に不十分な真空によって閉じ込められた空気や湿気が原因であることがよくあります。

これらの不完全性もまた、重大な光散乱を引き起こし、最終的なスペクトルの品質を低下させます。

化学反応

乾燥プロセス中は注意が必要です。KBrを速すぎたり、高温すぎたりすると、臭素酸カリウム（KBrO₃）に酸化する可能性があります。

この化学変化は粉末を変色させるだけでなく、スペクトルに望ましくないアーティファクトを導入する可能性もあります。

目的に合わせた適切な選択

KBr法で高品質のスペクトルを得るには、細部への注意が必要です。あなたの主な目的によって、努力を集中すべき点が決まります。

• スペクトル精度が主な焦点の場合：高純度、分光グレードのKBrを使用し、干渉する水ピークを完全に取り除くために乾燥に細心の注意を払ってください。
• 平坦なベースラインと良好な信号が主な焦点の場合：サンプルとKBrの両方を可能な限り微細な粉末に粉砕し、光散乱を最小限に抑えるために徹底的に混合することに集中してください。
• 物理的に安定したペレットの作成が主な焦点の場合：十分な圧力を高品質のダイスで強力な真空下でかけ、閉じ込められた空気と湿気をすべて除去するようにしてください。

この技術を習得することは、一貫して明確で信頼性の高い分析結果をもたらす基礎的なスキルです。

要約表：

KBrの特性	ペレット法における役割	主な利点
赤外透明性	分析範囲（4000～400 cm⁻¹）でIR光を吸収しない	干渉のないサンプルのクリアなスペクトルを提供する
圧力下での塑性	高圧（8～10トン）下で流れ、固体で透明なディスクに融合する	サンプルを保持するための安定した均一なマトリックスを作成する
希釈剤としての機能	高いKBr対サンプル比率（通常100:1）により均一な分散が保証される	光の散乱を防ぎ、代表的なスペクトルを保証する

KINTEKで優れたスペクトル明瞭度を実現

信頼性の高いFTIR分析には、KBrペレット技術の習得が不可欠です。スペクトル精度、平坦なベースライン、または物理的に安定したペレットのいずれを優先する場合でも、高品質の材料と適切な機器を使用することが鍵となります。

KINTEKは、分析ラボ、研究機関、品質管理部門の正確なニーズに対応するため、高純度、分光グレードのKBrおよび堅牢なペレットプレスを供給することを専門としています。

分析結果の向上をお手伝いします。 当社の専門家に今すぐお問い合わせいただき、お客様の特定のアプリケーションに最適な消耗品と機器を見つけてください。
