なぜSEM試料は炭素でコーティングされるのですか？干渉なしで正確な元素分析のために

根本的に、走査型電子顕微鏡（SEM）用の試料は、非導電性の試料を電気的に導電性にするために炭素でコーティングされます。これにより、試料表面での電子電荷の破壊的な蓄積が防止され、そうでなければ画像が歪んでしまいます。炭素は、元素分析が目的の場合に特に選ばれます。その特性が、下にある試料の組成を特定するのに干渉しないためです。

炭素コーティングを使用するという決定は恣意的なものではなく、戦略的な選択です。すべての導電性コーティングは帯電防止を目的としていますが、炭素は、その低い原子番号が試料自体の特性X線信号を隠さないため、元素分析（EDS/EDX）を必要とする用途に特に適しています。

根本的な問題：非導電性試料の帯電

試料の帯電とは？

走査型電子顕微鏡は、高エネルギー電子の集束ビームを試料に照射することで機能します。

試料が電気的に導電性である場合（金属のように）、これらの入射電子は接地された試料ホルダーに流れ去る経路を持っています。

しかし、試料が絶縁体である場合（ポリマー、セラミックス、または生物組織のように）、電子は表面に蓄積します。この現象は帯電として知られています。

帯電の影響

この捕捉された負電荷は、入射電子ビームを偏向させ、画像を生成するために使用される信号を歪ませます。

その結果、異常に明るい斑点、画像のシフトやドリフト、表面詳細の完全な喪失などの深刻な画像アーティファクトが生じます。要するに、帯電は鮮明で安定した画像を取得することを不可能にします。

コーティングが問題を解決する方法

導電性経路の作成

帯電の問題を解決するために、導電性材料の非常に薄い層が試料表面に堆積されます。これは、スパッタコーティングまたは炭素蒸着によって行われることがほとんどです。

この導電性膜は、接地された金属製SEMスタブ（試料ホルダー）に接続されています。これにより、余分な電子が流れ去る効果的な経路が提供され、電荷の蓄積が中和され、ビーム下の試料が安定します。

コーティングの追加の利点

帯電防止に加えて、導電性コーティングはいくつかの方法でSEM性能を向上させます。

熱伝導を増加させ、電子ビームからの熱を放散させ、デリケートな試料を損傷から保護するのに役立ちます。また、二次電子の放出を促進します。二次電子は、表面の地形の高解像度画像を生成するために使用される主要な信号です。

炭素 vs. 金：適切なコーティングの選択

最も一般的なコーティング材料は、炭素と金（または金-パラジウム合金）です。どちらを選択するかは、分析の目標によって完全に異なります。

炭素の場合：元素分析（EDS/EDX）

炭素を選択する主な理由は、エネルギー分散型X線分光法（EDSまたはEDX）のためです。この技術は、試料から放出されるX線を分析して、その元素組成を決定します。

炭素は原子番号が非常に低い（Z=6）です。その特性X線ピークはエネルギーが低く、他のほとんどの元素のピークと重なりません。これにより、炭素は「分析的に透明な」コーティングとなり、下にある試料の正確な元素同定が可能になります。

金の場合：高解像度イメージング

金は原子番号が高く（Z=79）、二次電子の非常に効率的な放出体です。

この高い信号収量は、優れた信号対雑音比を持つ画像をもたらし、試料表面の地形の非常にシャープで鮮明な高解像度ビューを生成します。表面構造を可能な限り最高の詳細で見るのが唯一の目標である場合、金が優れた選択肢です。

トレードオフの理解

炭素：分析に最適、イメージングにも良好

炭素は良好な導電性を提供しますが、その二次電子収量は金よりも低いです。これは、結果として得られる画像が、金でコーティングされた試料と比較して、わずかに「ノイズが多い」またはシャープさに欠けるように見える可能性があることを意味します。これは、化学分析を可能にするための機能的な妥協点です。

金：イメージングに優れているが、分析には不向き

金が高い原子番号を持つことがイメージングに優れている理由ですが、それがEDSにとって非常に不適格である理由でもあります。金は、試料内の元素（例：リン、硫黄、ケイ素）からの信号と重なり、完全に隠してしまう可能性のある複雑な一連の強いX線ピークを生成するため、正確な元素分析は不可能です。

コーティングの厚さと品質

材料に関係なく、コーティングは薄く（通常5〜20ナノメートル）、均一でなければなりません。厚すぎるコーティングは、見たい微細な表面詳細を隠してしまい、不均一なコーティングは、表面全体での帯電防止に失敗します。

目標に合った適切な選択をする

試料をコーティングするために使用する材料は、SEMで何を達成できるかを決定する重要な決定です。

• 元素組成（EDS/EDX）が主な焦点である場合：試料からの分析信号が隠されないように、炭素コーティングを使用する必要があります。
• 高解像度表面イメージング（地形）が主な焦点である場合：可能な限り最高の画質と信号対雑音比を得るために、金または金-パラジウムのような金属コーティングを使用してください。
• 非常にビームに敏感な試料を分析する必要がある場合：炭素コーティングは、金の重金属アーティファクトを追加することなく熱を放散するのに役立つため、好ましい場合があります。

最終的に、コーティングの選択は、実験の特定の分析能力を直接可能にするか、不可能にするかを決定します。

概要表：

コーティング材料	最適用途	主な利点	主な制限
炭素	元素分析（EDS/EDX）	低い原子番号によりX線信号干渉を回避	イメージングにおける二次電子収量が低い
金/金-パラジウム	高解像度地形イメージング	高い二次電子収量によりシャープで詳細な画像	強いX線ピークが試料の元素信号を隠す

KINTEKの専門知識でSEM分析を最適化

適切なコーティングの選択は、SEMで成功する結果を得るために不可欠です。炭素による完璧な元素分析を優先するか、金による超高解像度イメージングを優先するかにかかわらず、KINTEKは解決策を提供します。当社は、お客様のラボの特定のニーズに合わせて調整された高品質のラボ機器と消耗品の提供を専門としています。

当社の製品がお客様のSEMワークフローをどのように強化し、信頼性の高い高品質データを提供できるかについて話し合うために、以下のフォームを使用して今すぐお問い合わせください。KINTEKを精密さのパートナーにしてください。

#お問い合わせフォーム

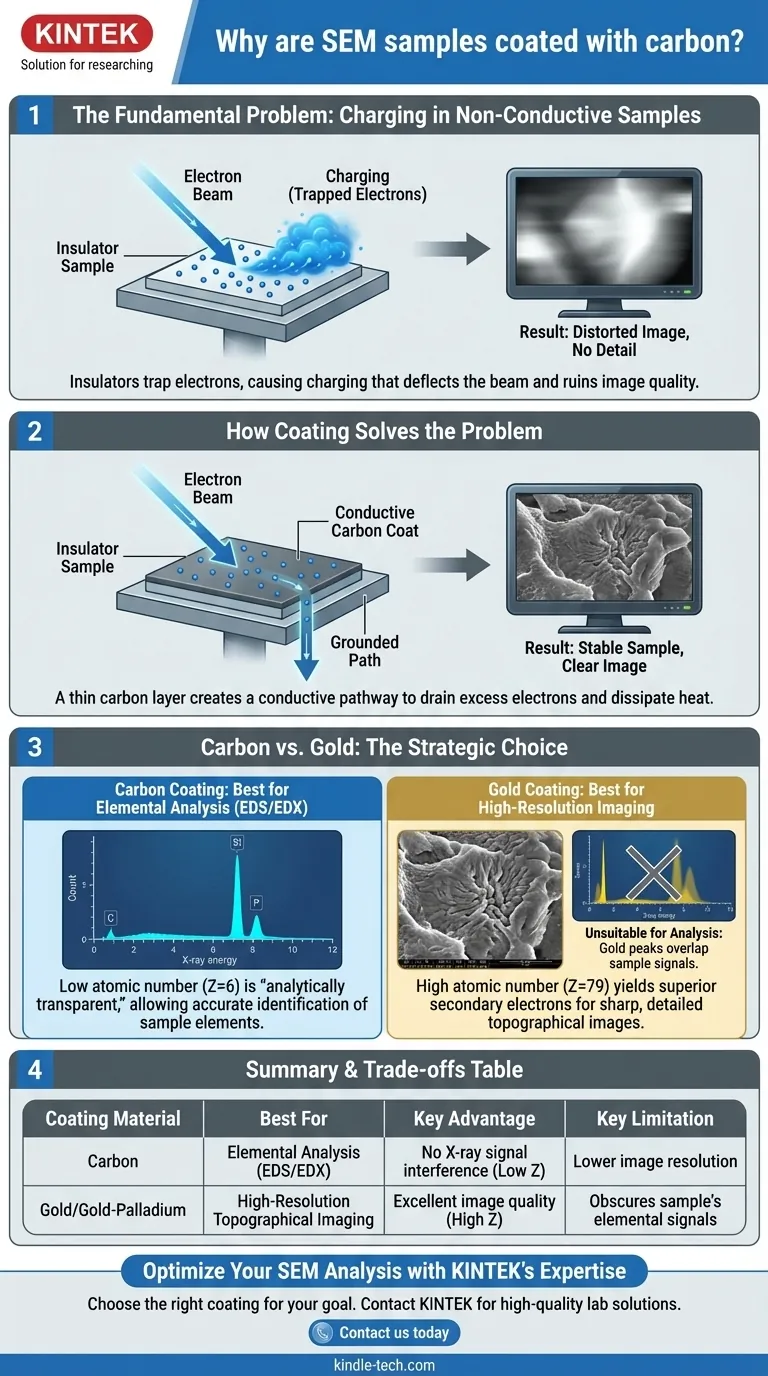

ビジュアルガイド
