油圧プレスと機械式プレスの違いは何ですか？用途に合った適切な力を選択する

その核心において、油圧プレスと機械式プレスの主な違いは、力の発生方法にあります。油圧プレスは加圧された流体を使用してストローク全体にわたって一貫した制御された力を生成するのに対し、機械式プレスはモーター駆動のフライホイールを使用してエネルギーを蓄え、固定された長さのストロークの最下点で強力なバーストとしてそのエネルギーを放出します。

選択は、どちらのプレスが普遍的に「優れている」かではなく、その作業に適切なツールはどちらかということです。油圧プレスは比類のない力制御と柔軟性を提供し、機械式プレスは大量生産において優れた速度と再現性を提供します。

根本的な違い：力の発生方法

それらの異なる用途を理解するには、まずそれらの異なる動作原理を把握する必要があります。力の発生方法はそれぞれ、独自の利点と限界を生み出します。

油圧プレス：流体圧力による一貫した力

油圧プレスはパスカルの原理に基づいて動作します。これは、密閉された流体に加えられた圧力は、流体のあらゆる部分および容器の壁に減衰することなく伝達されるというものです。

簡単に言えば、小さなピストンに加えるわずかな力が、油圧流体内に莫大な圧力を生み出します。この圧力は、はるかに大きなピストンに作用し、初期の力を大幅に増幅します。

この方法により、油圧プレスはラムのストロークのどの点でも、最上部から最下部まで、定格トン数をフルに供給することができます。

機械式プレス：フライホイールからのエネルギーのバースト

機械式プレスはハンマーのように機能します。電動モーターが重いフライホイールを回転させ、大量の運動エネルギーを蓄えます。

プレスが作動すると、クラッチが接続され、回転するフライホイールがクランクシャフトに接続されます。このクランク機構がラムを固定された長さのストロークで押し下げます。

プレスは、ストロークの最下点（下死点 (BDC) と呼ばれることが多い）でのみ最大の力を発揮します。ストロークの他の場所では、利用可能な力は大幅に減少します。

主要な動作特性の比較

力の発生方法の違いは、性能、コスト、およびさまざまなタスクへの適合性に直接影響します。

力制御とストローク長

油圧プレスの主な利点は、ストローク長と圧力の完全な制御です。オペレーターは、ラムの移動距離と加えられる力の量を正確に調整できます。

対照的に、機械式プレスは、クランクシャフトの物理的な構造によって決定される固定ストローク長を持っています。力は容易に調整できず、ラムの位置に完全に依存します。

速度とサイクルレート

ブランキングやコイン加工のような大量の反復作業では、機械式プレスは著しく高速です。フライホイールベースの動作は、高速サイクル用に設計されており、しばしば毎分数百ストロークを達成します。

油圧プレスは一般的に低速です。これは、各サイクルで流体圧力を構築および解放するのに時間が必要なためです。

初期費用とメンテナンス

業界分析で指摘されているように、油圧プレスは購入費用が安いことが多いです。設計はよりシンプルで、可動部品も少なくなっています。

このシンプルさは、メンテナンスが簡単で安価であることにもつながります。複雑なクラッチ、ギア、ブレーキシステムを整備する必要はありません。

運転騒音

油圧プレスは、機械式プレスよりもかなり静かです。高速で動く部品が少ないため、主な騒音源は油圧ポンプであり、機械式プレスのスタンピング衝撃よりもはるかに邪魔になりません。

トレードオフの理解

プレスを選択するには、各設計に固有の限界を客観的に検討する必要があります。

過負荷保護：油圧の主な利点

油圧プレスには、過負荷保護が内蔵されています。圧力リリーフバルブは、システムが設定されたトン数を超えるのを防ぎ、プレスとツーリングの両方を損傷から保護します。

機械式プレスにはそのような保護がありません。容量を超える力（例：二重送り部品）に遭遇した場合、ストロークを完了しようとし、フレームやコンポーネントの壊滅的な故障につながる可能性があります。

深絞り vs. プレス加工

油圧プレスの一貫した力は、深絞りのような用途に最適です。深絞りでは、シートメタルを引き裂くことなく成形するために、長いストロークにわたって圧力を均一に加える必要があります。

機械式プレスの高速性と再現性の高い下死点精度は、大量のプレス加工、ブランキング、コイン加工の作業に優れた選択肢となります。

固定ストロークの剛性

機械式プレスの固定ストロークは、柔軟性には限界があるものの、精度にとっては利点です。ストロークの最下点での極めて高い再現性を保証し、大量生産における一貫した部品品質にとって重要です。

油圧プレスの可変ストロークは汎用性を提供しますが、機械式プレスのサイクルごとの高速位置精度と同じレベルを提供できない場合があります。

用途に合った適切な選択をする

最終的な決定は、生産目標の特定の要求によって導かれる必要があります。

深絞り、複雑な形状の成形、または可変圧力を必要とする作業が主な焦点である場合： ストローク全体にわたる一貫した力のため、油圧プレスが優れた選択肢です。
大量のプレス加工、ブランキング、またはコイン加工が主な焦点である場合： 機械式プレスは、大量生産に必要な速度と再現性を提供します。
予算、汎用性、および運用上の安全性が主な焦点である場合： 油圧プレスは、より幅広いタスクに対して、よりアクセスしやすく、柔軟で、安全な出発点となることが多いです。

最終的に、力の適用に関するコア原則を理解することで、特定の課題に対する真のソリューションとして機能するプレスを選択できるようになります。

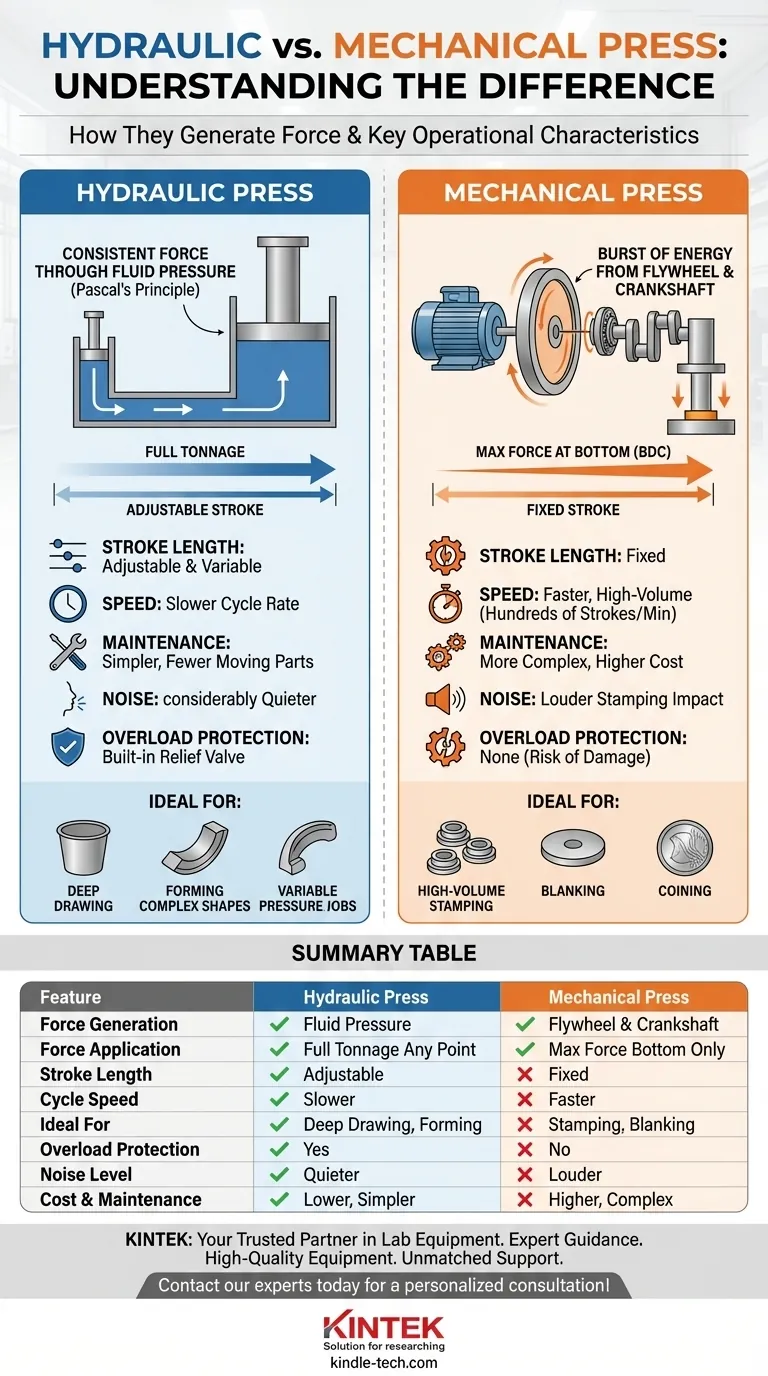

要約表：

特徴	油圧プレス	機械式プレス
力の発生	流体圧力（パスカルの原理）	フライホイール＆クランクシャフト
力の適用	ストロークのどの点でもフルトン数	ストロークの最下点でのみ最大力
ストローク長	調整可能で可変	固定
サイクル速度	遅い	速い（大量生産に最適）
最適用途	深絞り、成形、可変圧力	プレス加工、ブランキング、コイン加工
過負荷保護	あり（圧力リリーフバルブ）	なし
騒音レベル	静か	うるさい
初期費用とメンテナンス	一般的に低コスト、メンテナンスが容易	高コスト、メンテナンスが複雑
