本質的に、低温真空とは、粒子の密度が極端に低い（高真空）と同時に熱エネルギーも極端に低い空間を指します。空間に残る少数の粒子は、非常にゆっくりと動いています。この二重の状態は偶然ではなく、温度と圧力は根本的につながっており、温度を下げることは、より良い真空を達成するための主要な方法です。
重要な洞察は、低温が単なる並存する状態ではなく、高真空を作り出すための強力なツールであるということです。残留ガスを空間から凍結させることにより、機械式ポンプだけでは達成不可能なレベルの真空度を達成できます。
温度と圧力の根本的なつながり
低温真空を理解するためには、まず分子レベルで温度と圧力が何を意味するのかを見る必要があります。これらは、システム内の粒子の挙動という、同じコインの両面です。
温度が真に意味するもの
温度は、システム内の粒子の平均運動エネルギーの尺度です。高温とは、粒子が速く活発に移動または振動していることを意味します。低温とは、それらが非常にゆっくりと、最小限のエネルギーで動いていることを意味します。
真空が真に意味するもの
真空とは、与えられた体積内の粒子の密度の尺度です。真空の逆である圧力は、これらの粒子が容器の壁に衝突することによって引き起こされます。高真空とは、衝突を引き起こす粒子が非常に少ないことを意味します。
避けられないつながり
この関係は理想気体の法則によって記述されます。一定の体積では、圧力は粒子数と温度の両方に正比例します。圧力を下げる（つまり、より良い真空を作る）には、2つの選択肢があります。粒子を除去するか、粒子の温度を下げて、粒子がよりゆっくりと、より弱い力と頻度で表面に衝突するようにすることです。
低温がどのように高真空を生み出すか
最も効果的な真空システムは、クライオポンピングとして知られるプロセスを通じてこのつながりを利用します。クライオポンプは、極低温の表面を使用してガス分子を捕捉し、チャンバーから効果的に除去します。
クライオコンデンセーション（極低温凝縮）のメカニズム
ほとんどのガスには沸点と凝固点があります。水蒸気や窒素などのガス分子が、その凝縮点よりも冷たい表面に衝突すると、熱エネルギーを失い、表面に凍結します。この相変化により、分子はガス状態から効果的に除去され、チャンバーの圧力が劇的に低下します。
クライオソルプション（極低温吸着）の力
水素やヘリウムなどの一部の軽いガスは、凝縮点が非常に低く、凍結させることが困難です。これらを捕捉するために、クライオポンプは活性炭などの吸着材を使用します。これらもまた極低温に冷却されます。冷たい活性炭の広大で多孔質な表面積は、分子スポンジのように機能し、これらの移動性の高いガス粒子を捕捉します。
この方法が非常に効果的である理由
機械式ポンプはチャンバーから分子を物理的に押し出しますが、分子の数が減少するにつれて、これはますます困難になります。一方、クライオポンピングは受動的なプロセスです。チャンバー内に「粒子シンク」を作成し、それに触れた分子をすべて捕捉するため、最後の少数の残留粒子を除去して超高真空（UHV）レベルを達成するのに非常に優れています。
トレードオフと課題の理解
非常に強力である一方で、低温真空の作成は万能の解決策ではありません。認識しておくべき特定の制限と技術的な課題が伴います。
ガス固有の性能
クライオポンプの有効性は、ポンプされるガスの種類に大きく依存します。真空システム内で残留ガスとして優勢であることが多い水蒸気の除去には非常に効率的です。しかし、水素やヘリウムなどのガスに対するその容量ははるかに低いため、特別な設計上の配慮が必要です。
飽和と再生
冷たい表面には有限の容量があります。凝縮または吸着されたガスでコーティングされると、そのポンプ速度は大幅に低下します。この時点で、ポンプは再生する必要があります。つまり、温めて捕捉されたガスを放出し、その後、クライオポンプが再度冷却される前に、ラフティングポンプ（粗引きポンプ）によって排気または除去されます。
寒さのコストと複雑さ
必要とされる極低温（多くの場合-150°C未満）を達成し維持するには、エネルギーを大量に消費します。閉サイクルヘリウムコンプレッサーやクライオクーラーなどの装置は複雑で高価であり、定期的なメンテナンスが必要です。
目標に応じた適切な選択を行う
真空を達成するために低温技術を使用するかどうかの決定は、アプリケーションが必要とする真空のレベルに完全に依存します。
- 一般的な真空アプリケーションが主な焦点である場合：機械式ポンプやターボ分子ポンプは、極低温の複雑さなしに、中真空から高真空のニーズには十分であることがよくあります。
- 超高真空（UHV）の達成が主な焦点である場合：半導体製造、表面科学、または粒子加速器で必要とされる圧力を達成し、残留水蒸気を除去するためには、クライオポンピングが不可欠です。
- 深宇宙のシミュレーションが主な焦点である場合：衛星や探査機の動作環境の極端な寒さと真空を正確に再現する唯一の方法であるため、低温真空チャンバーは不可欠です。
結局のところ、真空を習得することはエネルギーを習得することであり、冷たさを使用することは、システム内の最終的な粒子のエネルギーを制御するための最も効果的な方法なのです。
要約表：
| 主要な側面 | 説明 |
|---|---|
| 基本原理 | 極度の冷たさを使用してガス分子を凍結・捕捉し、粒子のエネルギーと密度を下げることで高真空を生成する。 |
| 主要な方法 | クライオポンピング（極低温凝縮（ガスの凍結）とクライオソルプション（冷たい表面へのガスの捕捉）を含む）。 |
| 主要な用途 | 超高真空（UHV）システム、半導体製造、表面科学、宇宙環境シミュレーション。 |
| 主な利点 | 水蒸気の除去に非常に効果的であり、機械式ポンプだけでは到達不可能な圧力レベルを達成できる。 |
| 主な考慮事項 | 性能はガスに依存する。システムは再生が必要であり、極低温技術によりコストと複雑さが増す。 |
研究室で優れた真空性能を達成する準備はできていますか？
半導体製造、材料科学、研究における精密なプロセスにとって、超高真空の習得は極めて重要です。KINTEKは、これらの厳しいニーズを満たすための真空システムやコンポーネントを含む高度な実験装置を専門としています。
私たちは、お客様の研究開発目標を達成し、お客様の研究室が必要とする信頼性の高い高性能ソリューションを提供します。今すぐお問い合わせいただき、お客様固有の真空の課題をどのようにサポートし、研究および生産目標の達成に貢献できるかをご相談ください。

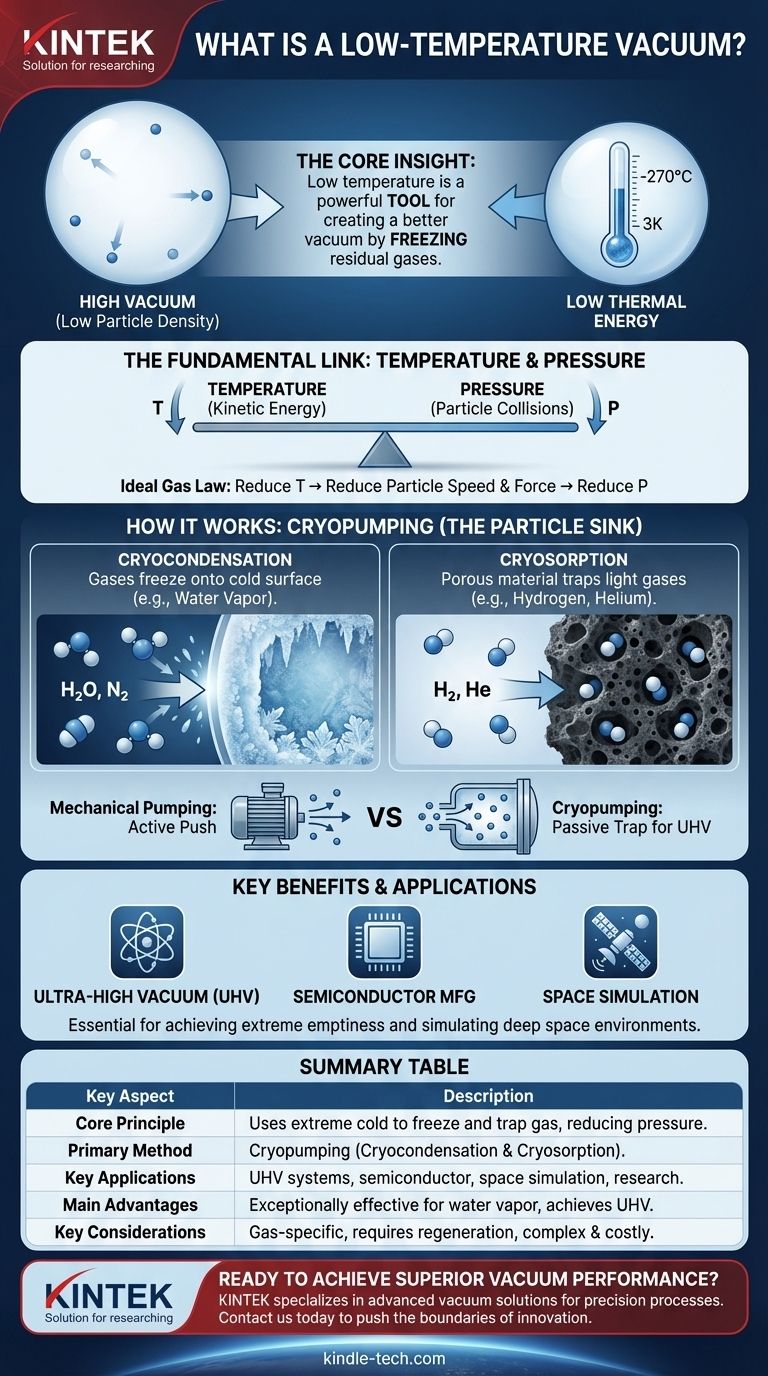

ビジュアルガイド
