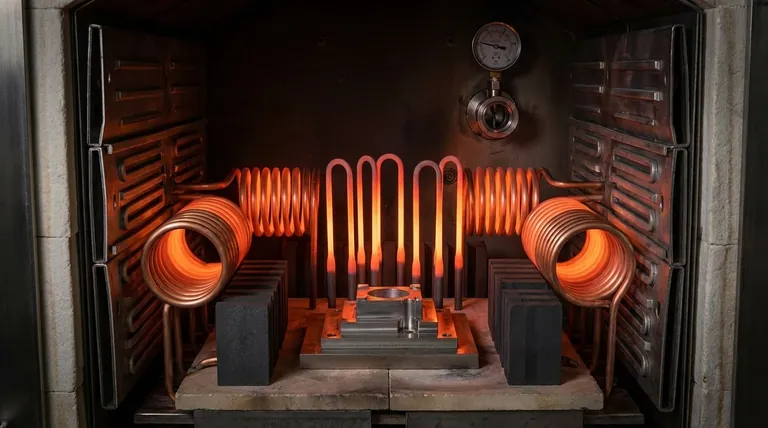

真空炉に使用される要素は何ですか？プロセスに最適な加熱源の選択

基本的に、真空炉は、高性能材料の処理に必要な極端な温度を生成するために、いくつかの種類の加熱要素に依存しています。最も一般的なタイプは、電気抵抗器、誘導コイル、電極、および電子銃であり、特定の選択は炉の意図された用途と処理される材料に完全に依存します。

加熱要素の選択は、単に熱を発生させるという問題ではありません。それは、炉のホットゾーン内の温度均一性、プロセスの純度、および操作の安全性を決定する重要なエンジニアリング上の決定です。

加熱要素の核となる機能

加熱要素の役割は、単なる温度生成をはるかに超えています。その設計と材料特性は、最終製品の品質とシステム全体の信頼性に直接影響を与えます。

迅速で均一な熱の達成

主な要件は、ワークロードを迅速かつ均一に加熱する能力です。これには、優れた熱伝導率を持つ材料と、熱損失を最小限に抑える設計原則が必要です。

構造的完全性の維持

加熱要素は、極端な条件下で確実に機能する必要があります。これらは、高温での変形に耐え、多くの運転サイクルにわたって安定した一貫した性能を提供するように設計されています。

化学的適合性の確保

おそらく最も重要な要因は、要素の化学的不活性です。使用される材料はワークピースと反応してはならず、さもなければ製品が汚染され、その構造的または化学的特性が損なわれる可能性があります。

一般的な加熱要素の種類の解説

炉はさまざまな技術を使用する可能性がありますが、熱源は一般的にいくつかの主要なカテゴリに分類されます。

抵抗器要素

これは最も従来の方式であり、黒鉛やモリブデンなどの高抵抗材料に電流を流します。この抵抗が、制御可能な強烈な熱を発生させます。

誘導コイル

誘導加熱は、強力な高周波電磁場を使用します。コイルはこの場を生成し、それが導電性のワークピース内に直接電流を誘導し、内側から急速に加熱させます。

電極と電子銃

より特殊な用途には、直接エネルギー法が使用されます。電極は溶解のためにアークを生成でき、電子銃は高エネルギー電子の集束ビームを放射して正確なターゲット領域を加熱します。

重要な運用上の制約

真空炉の操作には、重大なリスクの管理が伴います。特に加熱システムには、安全かつ効果的な操作に不可欠な特定の制約があります。

電圧の制限

電気加熱要素の動作電圧は通常低く保たれ、一般的に80〜100ボルトを超えません。より高い電圧は、炉内の低圧ガスをイオン化させ、グロー放電またはアーク放電を引き起こす可能性があります。

この制御不能な電気的イベントは、加熱要素と絶縁に深刻な損傷を与え、費用のかかる故障や重大な安全上の危険につながる可能性があります。

化学反応のリスク

不適切な加熱要素材料を使用すると、危険な結果を招く可能性があります。高温と真空環境の組み合わせは、不適合な材料が存在する場合、望ましくない化学反応や爆発を引き起こす可能性があります。

設計と設置の重要性

加熱要素の物理的な設計と設置は最も重要です。不十分に設計された、または不適切に設置されたコンポーネントは故障の主な原因となり、温度の不均一性や早期の焼損につながります。

プロセスに最適な選択を行う

適切な加熱要素技術を選択することは、安全かつ効率的に目的のプロセス結果を達成するための基本です。

プロセスの純度が主な焦点である場合： ワークピースに対して化学的に不活性な高純度黒鉛や耐火金属などの要素材料を優先します。
金属の急速な加熱が主な焦点である場合： 誘導加熱は、導電性材料を直接加熱するため、多くの場合最も効果的な方法です。
操作の安全性と信頼性が主な焦点である場合： システムが厳格な電圧制限内で動作し、電気放電を防ぐためにすべてのコンポーネントが専門的に設計および設置されていることを確認します。

結局のところ、加熱要素を理解することは、高温真空プロセスを習得するための最初のステップです。

概要表：

加熱要素の種類	主な使用例	主な特徴
抵抗器要素	一般的な高温処理	高抵抗材料（例：黒鉛、モリブデン）；優れた温度制御。
誘導コイル	導電性金属の急速加熱	電磁場を介してワークピースを直接加熱；高速かつ効率的。
電極 / 電子銃	特殊な溶解と精密加熱	強烈で局所的な熱のための直接エネルギー伝達（アークまたは電子ビーム）。

KINTEKの専門知識で高温プロセスをマスターしましょう。 適切な加熱要素の選択は、真空炉運用の成功と安全性にとって極めて重要です。究極のプロセス純度、急速な加熱速度、または運用の信頼性のいずれを優先する場合でも、KINTEKはあなたの研究室が必要とする正確なラボ機器と消耗品を提供することに特化しています。当社のチームは、要素の選択、電圧の制約、および設置の複雑さをナビゲートし、最適なパフォーマンスを保証するお手伝いをします。 お客様の特定のアプリケーションについて相談し、研究室に最適なソリューションを見つけるために、今すぐ当社の専門家にご連絡ください。
