加熱または冷却された液体を連続回路内で移動させるように設計されたあらゆるシステムにおいて、その中心にはほぼ間違いなく循環ポンプが見られます。これらの装置は、住宅用および商業用の空調システム、太陽熱温水設備、家庭用温水システムにおける基本的なコンポーネントです。それらの主な役割は圧力を上げることではなく、効率的な熱伝達に必要な一定の流体流量を維持することです。
循環ポンプの目的は、用途によって決まるのではなく、システムのアーキテクチャによって決まります。それらは密閉ループシステムに特化しており、その唯一の仕事は配管内の摩擦に打ち勝つことであり、エネルギーを伝達するために液体を移動させる上で非常に効率的です。
基本原理：密閉ループ内の摩擦の克服
循環ポンプがどこで使用されるかを理解するには、まずそれらが実行するように設計されている作業の種類を理解する必要があります。それらは蛮力を使う機械ではなく、非常に特定のタスクにおける効率の達人です。
密閉ループシステムとは？
密閉ループシステムとは、流体が始点に戻る配管回路のことです。それは円形の競走路のようなものだと考えてください。水やその他の液体は、ボイラーなどの発生源から出て、配管を通ってエネルギーを供給し、再び発生源に戻って再加熱または再冷却されます。
流体が戻ってくるため、システムはバランスが取れています。システムの片側を流れる水の重さが、反対側を流れる水を押し上げるのに役立ちます。これは、ポンプが重力に逆らう必要がないことを意味します。
ポンプの役割：循環 対 揚水
ポンプが克服しなければならない唯一の力は、液体が配管や継手の内側とこすれることによって生じる摩擦です。
これが、循環ポンプと加圧ポンプまたは井戸ポンプとの決定的な違いです。井戸ポンプは何百フィートもの水を持ち上げなければならず、巨大な圧力と重力に逆らって機能します。循環ポンプは、密閉ループ内の流体を移動させ続けるために必要な連続的な「押し込み」を単に与えるだけです。
なぜこれが重要なのか：エネルギー効率
循環ポンプはこの低圧、大流量のタスクのために設計されているため、非常に小型で高効率のモーターで動作できます。単純な暖房ループに強力な加圧ポンプを使用するのは、釘を打つのにハンマーを使うようなものであり、エネルギーの大きな無駄になります。
一般的な用途の説明
密閉ループの原理は、循環ポンプがこれらの特定の用途で見られる理由を説明しています。
水暖房・冷房（HVAC）
これが最も一般的な用途です。ポンプは、ボイラーからの温水を配管ループを通してラジエーター、ベースボードヒーター、または床暖房用チューブに循環させます。冷房システムでは、チラーからの冷水をエアハンドラーに循環させ、その後エアハンドラーが冷たい空気を空間に送り出します。
家庭用温水（DHW）再循環
大きな家や商業ビルでは、温水が給湯器から遠い蛇口に届くまで時間がかかることがあります。DHW再循環システムは、専用ループ上の小型の循環ポンプを使用して温水を配管内に絶えずゆっくりと移動させ、蛇口の近くですぐに利用できるようにします。
太陽熱温水システム
屋根の上の太陽熱パネルが流体（多くの場合グリコール混合物）を加熱します。循環ポンプはこの加熱された流体を貯蔵タンクまで移動させ、そこで熱交換器が太陽エネルギーを建物の給水に伝達します。冷却された流体は、再加熱のために屋根に戻ってポンプで送られます。
産業プロセスループ
数え切れないほどの製造プロセスでは、正確な温度制御が必要です。循環ポンプは、機械内の冷却流体を移動させたり、処理水を循環させたり、流れの維持が不可欠な連続プロセスで化学物質を移動させたりするために使用されます。
トレードオフの理解
循環ポンプは非常に効果的ですが、明確な制限のある専門的なツールです。
高圧（揚程）向けではない
循環ポンプを井戸から水を汲み上げたり、家全体の水圧を大幅に上げたりするために使用することはできません。これらのタスクに使用しようとすると、高い背圧に打ち勝つパワーが不足しているため、失敗に終わります。
サイジングと流量が重要
ポンプはシステムのニーズに合わせて適切にサイジングする必要があります。サイズが小さすぎるポンプは、必要な流量で流体を移動できず、暖房や冷房の不具合につながります。サイズが大きすぎるポンプは電力を浪費し、配管内の騒音や浸食を引き起こす可能性があります。
空気や破片の影響を受けやすい
密閉システム内で動作するため、循環ポンプはループ内の問題に敏感です。配管内に閉じ込められた空気は循環を停止させたり、ポンプを損傷させたりする可能性があります（キャビテーションとして知られる状態）。腐食による破片もポンプを詰まらせ、その機能を妨げる可能性があります。
お使いのシステムへの適用方法
循環ポンプが適切なコンポーネントであるかどうかを判断するには、流体システムの主な目的に焦点を当ててください。
- 建物の内部での熱伝達（暖房または冷房）が主な目的である場合： 循環ポンプは、ラジエーター、エアハンドラー、または床暖房ループを通して温水または冷水を移動させるための標準的かつ最も効率的なツールです。
- 遠くの蛇口に即座にお湯を供給することが主な目的である場合： 専用の家庭用温水再循環ポンプは、この節水と利便性重視の目標のために設計された特定のソリューションです。
- 重力に逆らって水を持ち上げること、または幹線水圧を上げることが主な目的である場合： 井戸用の水中ポンプや、都市水道圧が低い場合の加圧ポンプなど、別のクラスのポンプが必要です。
結局のところ、選択はシステムが開放系か密閉系かによって決まります。循環ポンプは後者にとって議論の余地のない専門家です。
要約表：
| システムタイプ | 主な機能 | 主な特徴 |
|---|---|---|
| 水暖房・冷房（HVAC） | 空調のための温水/冷水の循環 | 密閉ループ内のボイラーまたはチラーを使用 |
| 家庭用温水（DHW）再循環 | 蛇口への即時温水の供給 | 専用ループ内での一定の流れを維持 |
| 太陽熱温水システム | パネルから貯蔵タンクへの加熱流体の移動 | 熱交換器を介した太陽エネルギーの伝達 |
| 産業プロセスループ | 製造における正確な温度制御の維持 | 化学的または冷却プロセスのための連続的な流れの確保 |
研究室の温度制御システムに信頼できる循環ポンプが必要ですか？ KINTEKは、精密な流体処理システムを含む高品質の実験装置と消耗品を専門としています。当社の循環ポンプは、お客様の重要なアプリケーションに対して効率的な熱伝達と一貫した性能を保証します。お客様の研究室特有のニーズに最適なソリューションを見つけるために、今すぐお問い合わせください！

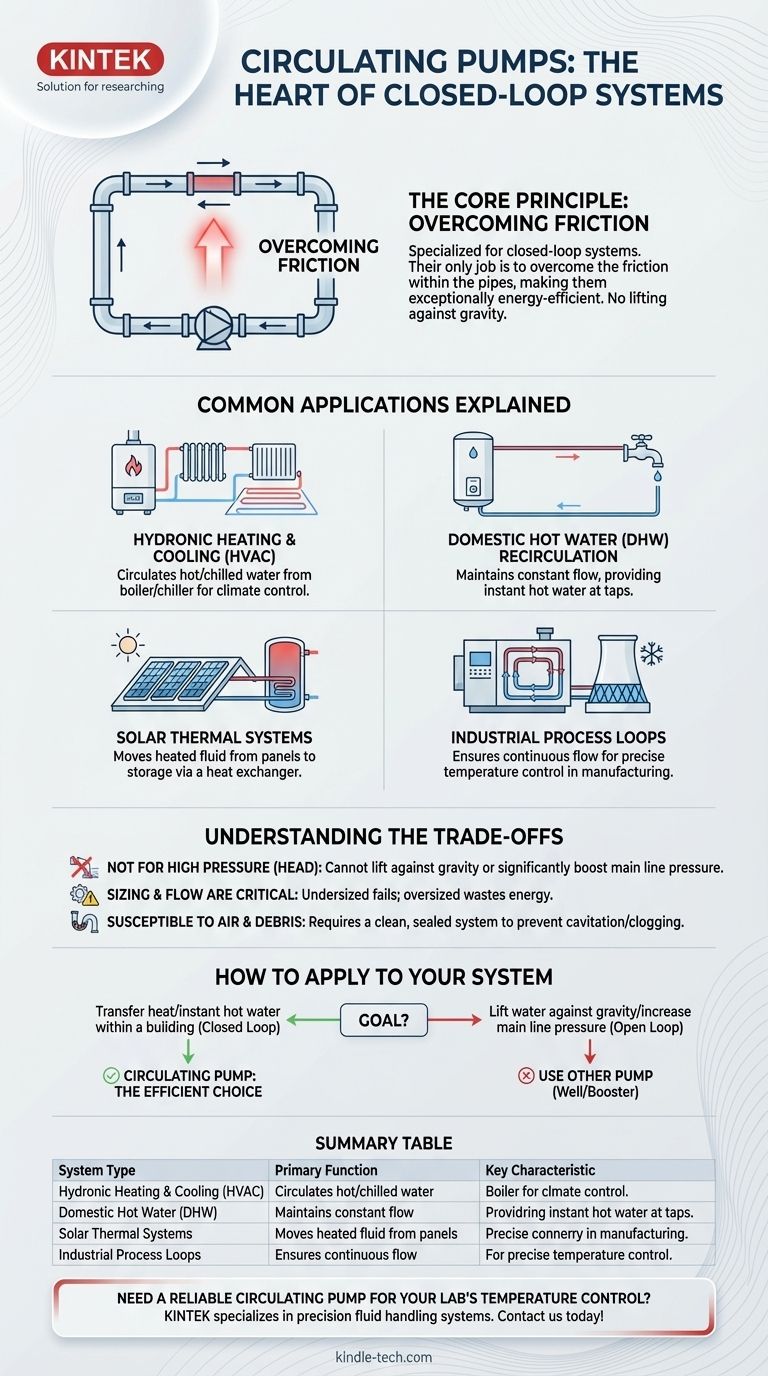

ビジュアルガイド
