薄膜の光学特性を測定するには?主なテクニックと考慮点

薄膜の光学特性を測定することは、材料科学、特に光学コーティング、半導体、ナノテクノロジーへの応用において重要なプロセスである。屈折率、吸収係数、膜厚などの光学特性は、膜の形態、構造欠陥、表面粗さなどの要因に影響される。これらの特性を測定するには、エリプソメトリー、分光光度計、干渉計などの手法が一般的に用いられている。各手法には長所と短所があり、精度、非破壊性、多層スタックの測定能力など、アプリケーションの具体的な要件によって選択が異なります。以下では、薄膜の光学特性を測定するための主な方法と留意点を探ります。

キーポイントの説明

薄膜の光学特性を測定するには?主なテクニックと考慮点

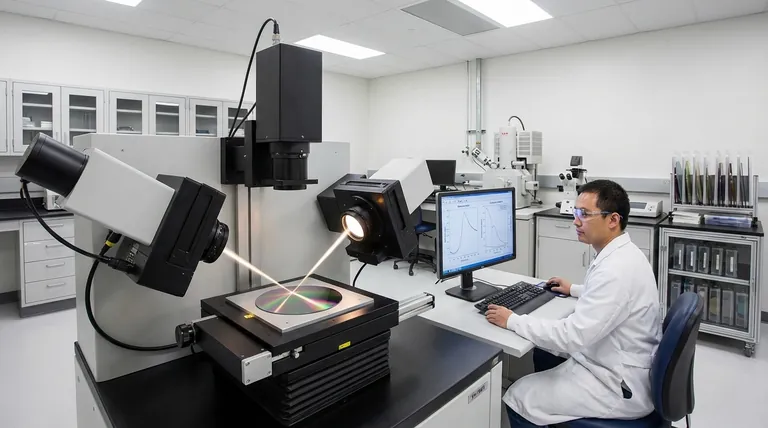

  1. エリプソメトリー:

    • 原則:エリプソメトリー(Ellipsometry)は、光が薄膜に反射したり、薄膜を通過する際の偏光変化を測定します。この変化を利用して、フィルムの厚さや光学定数(屈折率や消衰係数)を測定します。
    • 応用例:誘電体膜や多層スタックに広く用いられている。特に分光エリプソメトリーは、ダイヤモンドライクカーボン(DLC)膜のような材料の分析に有効です。
    • 利点:高精度、非破壊、多層構造の測定が可能。
    • 制限事項:データ解釈のために明確な光学モデルを必要とする。
  2. 分光光度法:

    • 原則:分光光度計は、薄膜を透過または反射する光の強度を測定する。そのデータは、光学特性や膜厚の計算に使用されます。
    • 応用例:0.3~60μmの厚さを測定可能。
    • 利点:非接触、高精度、非破壊検査に有効。
    • 制限事項:透明または半透明フィルムに限られ、校正が必要。
  3. 干渉法:

    • 原則:干渉計は、フィルムと基板の表面で反射する光波が作り出す干渉パターンを利用して厚さを測定します。
    • 応用例:反射面があり、フィルムと基板の間に段差や溝があるフィルムによく使用される。
    • 利点:特定のポイントに対する高い解像度と精度。
    • 制限事項:高反射率を必要とし、フィルムの均一性に敏感。
  4. スタイラスプロフィロメトリー:

    • 原則:スタイラスを使用してフィルム表面を物理的にスキャンし、フィルムと基板の高低差を測定します。
    • 応用例:段差や溝があるフィルムに適しています。
    • 利点:シンプルで直接的な厚み測定
    • 制限事項:接触式で、デリケートなフィルムにダメージを与える可能性がある。
  5. X線反射率(XRR):

    • 原則:XRRは様々な角度で反射したX線の強度を測定し、膜厚と密度を決定します。
    • 応用例:超薄膜や多層膜に有効。
    • 利点:厚みや密度のばらつきに対する感度が高い。
    • 制限事項:専用装置と専門知識が必要
  6. 電子顕微鏡 (SEM/TEM):

    • 原則:SEMとTEMは薄膜の断面画像を提供し、厚さの直接測定や微細構造の分析を可能にします。
    • 応用例:薄膜のモルフォロジーや欠陥の評価に不可欠。
    • 利点:高解像度イメージングと詳細な構造解析
    • 制限事項:破壊的、時間がかかる、試料の前処理が必要。
  7. 原子間力顕微鏡 (AFM):

    • 原則:AFMは鋭利な探針でフィルム表面をスキャンし、表面形状や表面粗さの情報を提供します。
    • 応用例:表面形態や欠陥の分析に有用。
    • 利点:高解像度で非破壊
    • 制限事項:表面分析に限定され、他の手法に比べて時間がかかる。
  8. ラマン分光法とX線回折法 (XRD):

    • 原則:ラマン分光法は振動モードを分析し、XRDは結晶構造を測定する。
    • 応用例:フィルム組成、応力、結晶性の研究に使用。
    • 利点:詳細な化学的および構造的情報を提供
    • 制限事項:厚さ測定の直接性が低く、特定のサンプル特性が必要。
  9. 光学特性に影響を与える要因:

    • 電気伝導率:吸収・反射特性に影響を与える。
    • 構造的欠陥:ボイド、局所的欠陥、酸化物結合は光学的挙動を変化させる。
    • 表面粗さ:透過率と反射率に影響するため、正確な測定には欠かせないパラメータとなる。

結論として、薄膜の光学特性を測定するには、特定の材料と用途に合わせた技術を組み合わせる必要がある。エリプソメトリーや分光光度計は、その精度と非破壊性が好まれ、SEMやAFMのような方法は、詳細な構造的洞察を提供する。光学用途の薄膜の正確な特性評価と最適化には、表面粗さや欠陥などの要因の影響を理解することが不可欠である。

要約表

テクニック 原理 用途 利点 制限事項
エリプソメトリー 偏光変化を測定し、膜厚や光学定数を求める。 誘電体フィルム、多層スタック(DLCフィルムなど)。 高精度、非破壊、多層膜の測定。 明確に定義された光学モデルが必要。
分光光度計 光学特性と厚さを計算するために光強度を測定。 微小サンプリングエリア、厚さ0.3~60 µm。 非接触、高精度、非破壊。 透明/半透明フィルムに限定、校正が必要。
干渉法 干渉パターンを利用して厚みを測定。 反射面や段差・溝のあるフィルムに対応。 特定のポイントに対して高い解像度と精度を持つ。 反射面を必要とし、フィルムの均一性に敏感。
スタイラスプロフィロメトリー 表面を物理的にスキャンして高低差を測定。 段差や溝があるフィルム シンプルで直接的な厚み測定。 接触式で、損傷を与える可能性があり、特定のポイントのみを測定する。
X線反射率 様々な角度でX線強度を測定し、厚み/密度を測定。 極薄フィルムや多層膜に対応。 厚みと密度のばらつきに高感度。 特殊な装置と専門知識が必要。
電子顕微鏡 厚みと微細構造解析のための断面画像を提供します。 形態と欠陥の特性評価 高解像度イメージング、詳細な構造解析。 破壊的、時間がかかる、サンプル前処理が必要。
原子間力顕微鏡 表面形状や粗さのデータを提供するために表面をスキャンします。 表面形態と欠陥の分析 高分解能、非破壊。 表面分析に限定される。
ラマン分光/XRD 振動モード(ラマン)と結晶構造(XRD)を分析。 フィルム組成、応力、結晶性の研究。 詳細な化学的・構造的情報。 膜厚測定には直接的でなく、特定のサンプル特性が必要。
