油圧プレスの最大圧力は単一の数値ではなく、その設計と構成部品によって決定される仕様です。小型の卓上プレスは2,000～3,000 PSIで動作するかもしれませんが、標準的な産業用プレスは通常3,000～10,000 PSIで作動します。等方圧プレスや研究室で使用される高度に専門化されたシステムは、50,000 PSIを超えることがあります。
プレスの最大圧力（PSI）は、基本的にシリンダー、シール、ポンプなど、最も弱い構成部品の強度によって制限されます。しかし、PSIのみに焦点を当てるのは誤りです。真に重要な指標は、その内部圧力が発生させたシリンダーの面積に作用した結果である出力（トン数）です。

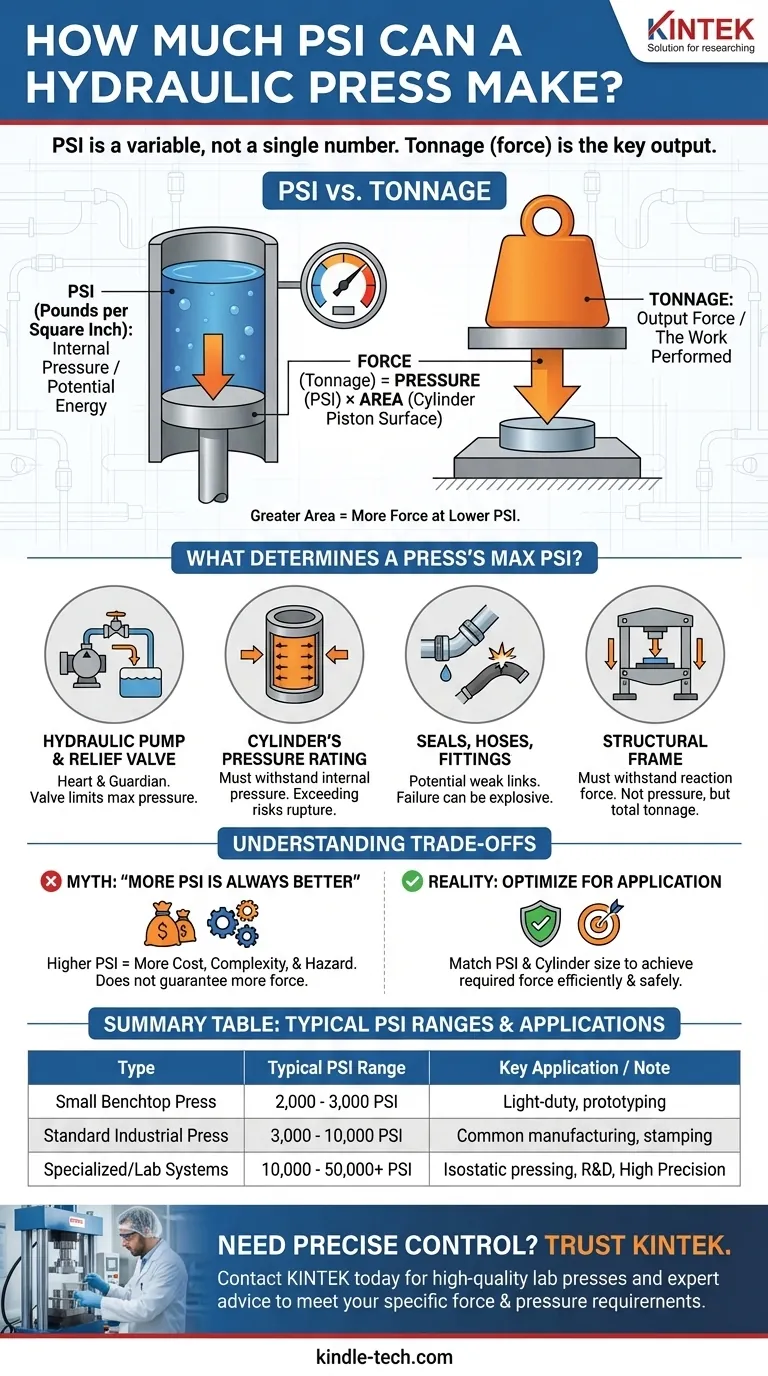

PSIとトン数：重要な2つの数値
プレスの能力を理解するには、システム内部の圧力と、それが発生させる力を区別する必要があります。
PSI（1平方インチあたりのポンド）とは？
PSIは、作動油がシステムの内部の1平方インチごとに及ぼす圧力の測定値です。これをシステムの「ポテンシャルエネルギー」または「チャージ」と考えてください。
この圧力は、油圧ポンプが作動油をシリンダーに送り込むことによって発生します。
トン数とは？
トン数は、プレスが加工物に及ぼす出力の測定値です。これは、プレスが実際に実行する「仕事」であり、金属の打ち抜き、材料の圧縮、部品の成形などです。1トンの力は2,000ポンドの力に相当します。
それらを結びつける公式
内部圧力と出力の力の関係は、単純な原理によって支配されています。力 = 圧力 × 面積。
これは、プレスのトン数が、システムのPSIに主シリンダー内のピストンの断面積を掛けた結果であることを意味します。これが、PSIが低いがシリンダーがはるかに大きいプレスの方が、PSIが高いがシリンダーが小さいプレスよりも大きな力を発生させることができる理由です。
プレスの最大PSIを決定するもの
「銘板」に記載されているPSIは恣意的な数値ではありません。これは、4つの重要な構成部品の能力に基づいて慎重に設計された限界値です。
油圧ポンプとリリーフバルブ
ポンプはシステムの心臓部であり、作動油の流れを生み出します。しかし、圧力リリーフバルブはシステムの保護役として機能します。このバルブは特定のPSIに設定されており、圧力がその限界を超えると作動油をタンクに戻して、壊滅的な故障を防ぎます。この設定が、機械の最大作動圧力を決定する主要因となることがよくあります。
シリンダーの耐圧定格
油圧シリンダーは、加圧された作動油によって発生する巨大な力を封じ込める必要があります。その壁、エンドキャップ、ピストンは特定の耐圧定格で製造されています。システムの定格を超えてシステムを作動させようとすることは、機械的な破裂に最も直結する行為です。
シール、ホース、継手
構成部品が接続されるすべての箇所は潜在的な弱点となります。油圧シール、ホース、継手にはそれぞれ独自の耐圧定格があります。多くの場合、特に古いシステムでは、シールの破損やホースの破裂が、圧力限界を超えた最初の兆候となります。
構造フレーム
プレスのフレームは圧力を保持しませんが、トン数によって発生する等しい反作用の力に耐える必要があります。50トンの出力を想定して設計されたフレームは、100トンの力を発生できるシリンダーとポンプの組み合わせを設置すると、システムのPSIに関係なく破損します。
トレードオフの理解
文脈を理解せずに高い圧力を追求すると、非効率性と危険につながります。
「PSIが高いほど常に優れている」という神話
高い圧力は本質的に優れているわけではありません。2インチの直径のピストンで10,000 PSIで動作するシステムは、3,000 PSIで動作する10インチの直径の大きなピストンを持つシステム（約117トン）よりもはるかに少ない力（約15トン）しか発生しません。目標は、単に高いPSI値を得ることではなく、要求される力を達成することです。
安全性：高圧の危険性
高圧下の作動油は莫大なエネルギーを蓄えています。構成部品の故障は単なる漏れで終わらず、深刻な怪我や機器の損傷を引き起こすのに十分な力で流体が爆発的に放出される可能性があります。
コストと複雑さ
作動圧力が上昇するにつれて、材料と製造公差への要求は指数関数的に高まります。10,000 PSIのシステムは、3,000 PSIのシステムよりも、より強力で、より重く、より高価なシリンダー、ポンプ、継手を必要とします。
アプリケーションにおける圧力の考え方
特定の目標に基づいて情報に基づいた意思決定を行うために、圧力の概念を使用してください。
- 既製のプレスを選択することが主な焦点である場合： 宣伝されているトン数と物理的な寸法（作業エリア）に注意を払ってください。メーカーは、そのトン数を安全に達成するために、適切なPSIと構成部品の組み合わせをすでに設計しています。
- 油圧システムの設計が主な焦点である場合： まず、必要な力（トン数）を計算することから始めます。次に、サイズ制限に適合するシリンダーを選択し、その後に目標の力を達成するために必要なPSIを計算します。
- プレスを作動させることが主な焦点である場合： 圧力計はシステムの努力を反映していることを理解してください。プレスが50トン定格で、10トンの作業しか行っていない場合、圧力計は最大定格よりもはるかに低いPSIを示します。
結局のところ、圧力を理解することは、油圧の計り知れない力を安全かつ効果的に活用するための鍵となります。
要約表：
| 油圧プレスタイプ | 一般的なPSI範囲 | 主な用途 / 注記 |
|---|---|---|
| 小型卓上プレス | 2,000 - 3,000 PSI | 軽作業、プロトタイピング |
| 標準産業用プレス | 3,000 - 10,000 PSI | 一般的な製造、スタンピング |
| 特殊/研究室システム | 10,000 - 50,000+ PSI | 等方圧プレス、研究開発 |
