ふるいの有効径とは、ふるい自体が持つ特性ではなく、土壌または骨材サンプルから導き出される特定の測定値です。D10として知られ、サンプルの粒子（重量比）の10%がこのサイズより小さく、90%がこのサイズより大きい粒径（ミリメートル単位）を表します。この値は、粒状材料の特に透水性といった水理特性を示す重要な指標です。
「有効径」という用語は、試験対象の材料のD10値を指す略語です。砂や砂利のような粒状土壌の透水性および排水特性を推定するための最も重要な特性です。
有効径（D10）の決定方法
有効径は直接的な測定値ではなく、ふるい分け分析と呼ばれる標準的な実験手順から導き出される解釈です。
ふるい分け分析のプロセス

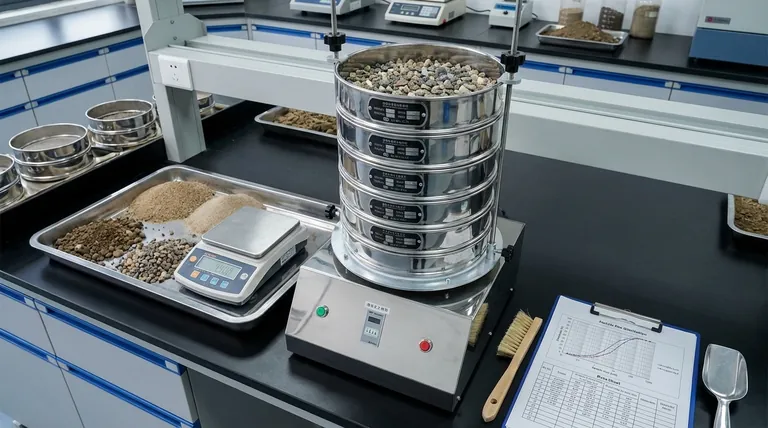

代表的な乾燥した材料サンプルを計量し、徐々にメッシュ開口部が小さくなるふるいの積み重ねに通します。この積み重ねを機械的に振盪し、粒子をサイズ別に選別します。
累積通過百分率の計算
振盪後、各ふるいに残った材料を計量します。このデータから、各ふるいサイズを通過した総サンプル重量の累積百分率を計算します。
粒度分布曲線のプロット
結果は半対数グラフにプロットされます。縦軸は「通過百分率」（0%から100%）、横軸は粒径（ふるい開口部）をミリメートル単位で対数スケールで示します。
曲線上のD10の特定
有効径を見つけるには、「通過百分率」軸の10%の目盛りを見つけます。次に、プロットされた曲線と交差するまで水平に移動し、垂直に粒径軸に降ろします。対応するミリメートル単位の直径がD10、つまり有効径です。
D10が実務で非常に重要な理由
D10値は、単純な指標であるにもかかわらず、土木工学や地質学における粒状材料の挙動を予測するための基礎となります。
透水性の主要な指標
粒子の細かい10%のサイズは、水が流れる細孔のサイズを大きく左右します。D10値が大きいほど、一般的に細孔が大きく、したがって透水性（水が材料を通過する容易さ）が高くなります。
土壌分類の基礎
D10は、他の2つの重要な土壌粒度パラメータを計算するために必要な入力値です。
- 均等係数（Cu = D60 / D10）：この比率は、サンプル内の粒子のサイズの範囲を示します。Cuが低いということは、粒子がすべて非常に似たサイズであることを意味します。
- 曲率係数（Cc = (D30)² / (D10 * D60)）：この値は、粒度曲線の滑らかさと形状を表します。
CuとCcは、統一土壌分類システム（USCS）などのシステムで、土壌が良好に級配されている（幅広い粒径範囲）か、不良に級配されている（狭い粒径範囲）かを分類するために使用されます。
フィルターおよび排水設計に不可欠
ダムの排水システムやフィルターを設計する際、フィルター材料のD10は、保護対象の土壌の特性に基づいて慎重に選択されます。これにより、フィルターが土壌粒子が洗い流されるのを防ぐのに十分な細かさ（目詰まり防止）でありながら、水が自由に排水されるのに十分な粗さであることが保証されます。
一般的な落とし穴と誤解
D10値は強力ですが、その文脈と限界を明確に理解して使用する必要があります。
D10だけでは全体像はわからない
D10だけに頼るのは誤解を招く可能性があります。土壌の全体的な挙動は、その完全な粒度分布に依存するため、均等係数（Cu）と曲率係数（Cc）は常にD10と併せて計算されます。
粒状土壌に限定される
有効径の概念は、砂や砂利のような非粘着性の粒状土壌に最も意味があります。粘土やシルトのような粘性土壌の場合、特性は粒子の形状や電気化学的力によって支配され、サイズだけではありません。
代表的なサンプリングに依存する
分析全体は、それが基づいているサンプルと同じくらいしか良くありません。現場の土壌を代表しないサンプルは、サンプルに対しては技術的に正しいD10値を生成しますが、より大きな土壌堆積物の挙動を予測するには役に立ちません。
これを目標に適用する
D10値の解釈は、特定の工学的目標によって決定されるべきです。
- 水の流れと透水性に重点を置く場合：D10値が大きいほど、透水性の高い材料であることを示し、水がより容易に通過できます。
- 土壌の安定性と締固めに重点を置く場合：D10だけでなく、均等係数（Cu）と曲率係数（Cc）を見て、土壌が良好に級配されており、密で安定した状態に締固められるかどうかを判断する必要があります。
- 保護フィルターの設計に重点を置く場合：フィルター材料のD10は、目詰まりなく適切な排水を確保するために、基礎土壌に対して慎重にサイズを決定する必要があります。
最終的に、有効径は土壌の機械的および水理学的挙動をより深く理解するための基礎となるデータポイントです。
要約表：
| 主要な側面 | 説明 |
|---|---|
| D10とは？ | サンプルの10%がこの粒径より細かく、90%が粗い粒径。 |
| 主な用途 | 粒状材料の透水性および排水特性を示す主要な指標。 |
| 発見方法 | ふるい分け分析後にプロットされた粒度分布曲線から決定される。 |
| 不可欠なもの | 土壌分類、フィルター設計、砂や砂利などの土壌を通過する水の流れの予測。 |
