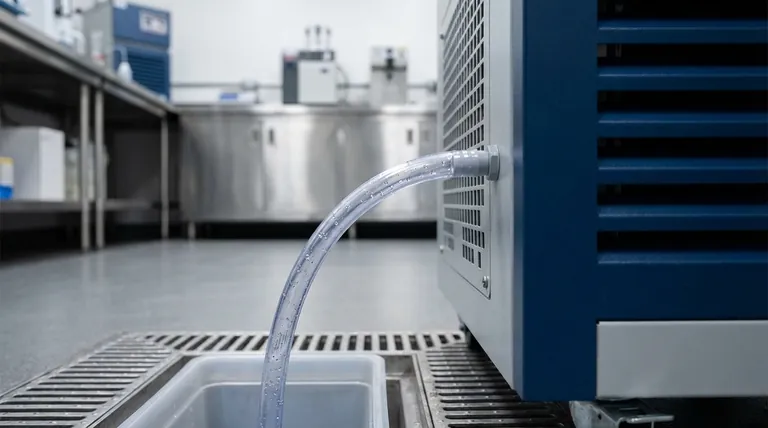

現代の暖房または冷房システムにおいて、凝縮チューブは、機器から水を安全に排出する役割を担う専用の排水ラインです。このコンポーネントは、多くの場合、シンプルなPVCまたは柔軟なビニールパイプで、エアコン、除湿機、または高効率凝縮型炉の運転中に自然に形成される水分を集めます。その主な役割は、この水が逆流したり、溢れたりして、システムや家に損害を与えるのを防ぐことです。
一見すると小さな部品ですが、凝縮チューブはシステムにとって重要な動脈です。このシンプルなチューブの故障は、HVACの完全なシャットダウンや、高額な水害修理の依頼につながる最も一般的な理由の1つです。
凝縮水排水の重要な役割
チューブを理解するには、まず、なぜ水（凝縮水として知られる）がそこにあるのかを理解する必要があります。このプロセスは、機器が機能する基本的な部分です。
凝縮水が形成される理由
エアコンの場合、家からの暖かく湿った空気が、蒸発器コイルと呼ばれる非常に冷たい金属コイルのセットを通過します。空気が急速に冷やされると、含まれている湿気が凝縮して液体の水になります。これは、夏の日に冷たいアイスティーのグラスに水滴がつくのとよく似ています。
高効率炉またはボイラーの場合、燃焼プロセスからの水蒸気を多く含む高温の排気ガスが、二次熱交換器を通過します。このプロセスは非常に多くの熱を抽出するため、蒸気は家を出る前に冷却され、液体の水に戻って凝縮します。
チューブの唯一の目的
どちらの場合も、この集められた水は収集パンに滴り落ちます。凝縮チューブ、または凝縮水ドレンラインは、このパンに接続するシンプルですが不可欠なパイプです。重力を使って、ユニットから床排水口、サンプポンプ、ユーティリティシンクなどの適切な排出場所に水を安全に運びます。
一般的な問題とその結果
凝縮水ライン内の暗く湿った環境は、問題が発生するのに最適な温床です。このコンポーネントを無視することは、多くのシステム障害の根本原因です。
主な故障箇所：詰まり
時間が経つにつれて、ほこり、破片、カビ、藻類がチューブ内に蓄積し、詰まりを引き起こすスラッジを形成することがあります。これは、凝縮水排水システムにとって最も一般的な単一の故障箇所です。パイプが詰まると、水は行き場を失います。
システムに組み込まれた安全装置
ほとんどの最新システムには、詰まったラインからの浸水を防ぐための安全機能が備わっています。小さなフロートスイッチまたはオーバーフローキルスイッチがドレンラインまたはパンに取り付けられています。水が逆流して一定のレベルまで上昇すると、フロートが上昇し、HVACシステム全体を直ちにシャットダウンするスイッチが作動します。
システムが突然起動しなくなるのは、主要な機械的故障ではなく、単純なドレンラインの詰まりが原因であることが多いのはこのためです。
故障の大きなコスト
この安全スイッチがないか故障した場合、ドレンパンは溢れるまで満たされ続けます。これにより、天井、壁、床、そして炉やエアハンドラー自体に重大かつ高額な水害が発生する可能性があります。
凝縮チューブのメンテナンス方法
予防メンテナンスは簡単であり、システムのシャットダウンや損傷を避けるための鍵となります。
定期的なフラッシングの重要性
詰まりを防ぐ最も効果的な方法は、特に使用量の多い季節（例：エアコンは春、暖房は秋）の開始前に、定期的にラインをフラッシングすることです。この簡単な作業により、潜在的なスラッジや堆積物の初期段階が除去されます。
簡単なDIYクリーニング方法
ほとんどのシステムでは、このメンテナンスを自分で行うことができます。室内ユニットから出るドレンラインを見つけ、アクセスポート（多くの場合、取り外し可能なキャップが付いたT字型の継手）を見つけます。
蒸留白酢1部と水3部の溶液をゆっくりとラインに注ぎます。酢の穏やかな酸性が、詰まりの原因となるカビや藻類を殺すのに役立ちます。約30分間放置した後、きれいな水でラインをフラッシングします。
目標に合った選択をする
凝縮水管理へのアプローチは、システムの全体的な信頼性における重要な要素です。
- 予期せぬシャットダウンを防ぐことに重点を置く場合：年次HVAC点検の一環として、専門家に凝縮水ラインの点検と清掃を依頼してください。
- 水害を避けることに重点を置く場合：システムに機能するオーバーフロー安全スイッチがあることを確認し、究極の安心のために水アラーム付きの二次ドレンパンの設置を検討してください。
- 積極的なDIYメンテナンスに重点を置く場合：ピークシーズン中に1～2ヶ月ごとに希釈した酢溶液でラインを定期的にフラッシングし、詰まりがないようにしてください。
このシンプルなチューブを適切に管理することで、最も一般的で厄介なHVACシステム障害のいくつかを防ぐことができます。
要約表：
| 側面 | 主要情報 |
|---|---|
| 主な機能 | AC、除湿機、高効率炉から凝縮水を排出 |
| 一般的な材料 | PVCまたは柔軟なビニールパイプ |
| 主な故障箇所 | カビ、藻類、破片による詰まり |
| メンテナンスのヒント | ピークシーズン中に1～2ヶ月ごとに酢/水溶液でフラッシング |
