プレス金型は、その核心において、特殊な工具です。パンチとダイという2つの主要な半分で構成されており、圧力を加えて材料を成形するために連携して機能します。ただし、具体的なコンポーネントは成形プロセスによって異なりますが、一般的には、基礎となるダイセット、位置合わせのためのガイドポスト、および工具を保持、剥離、支持するためのプレートが含まれます。
プレス金型は単一のエンティティではなく、特定のタスクのために設計されたコンポーネントのシステムです。「パンチ」と「ダイ」が工具の心臓部を形成しますが、ダイセット、ガイドポスト、ストリッパープレートなどの補助部品を理解することは、量産においていかに精度と再現性が達成されるかを把握するために不可欠です。

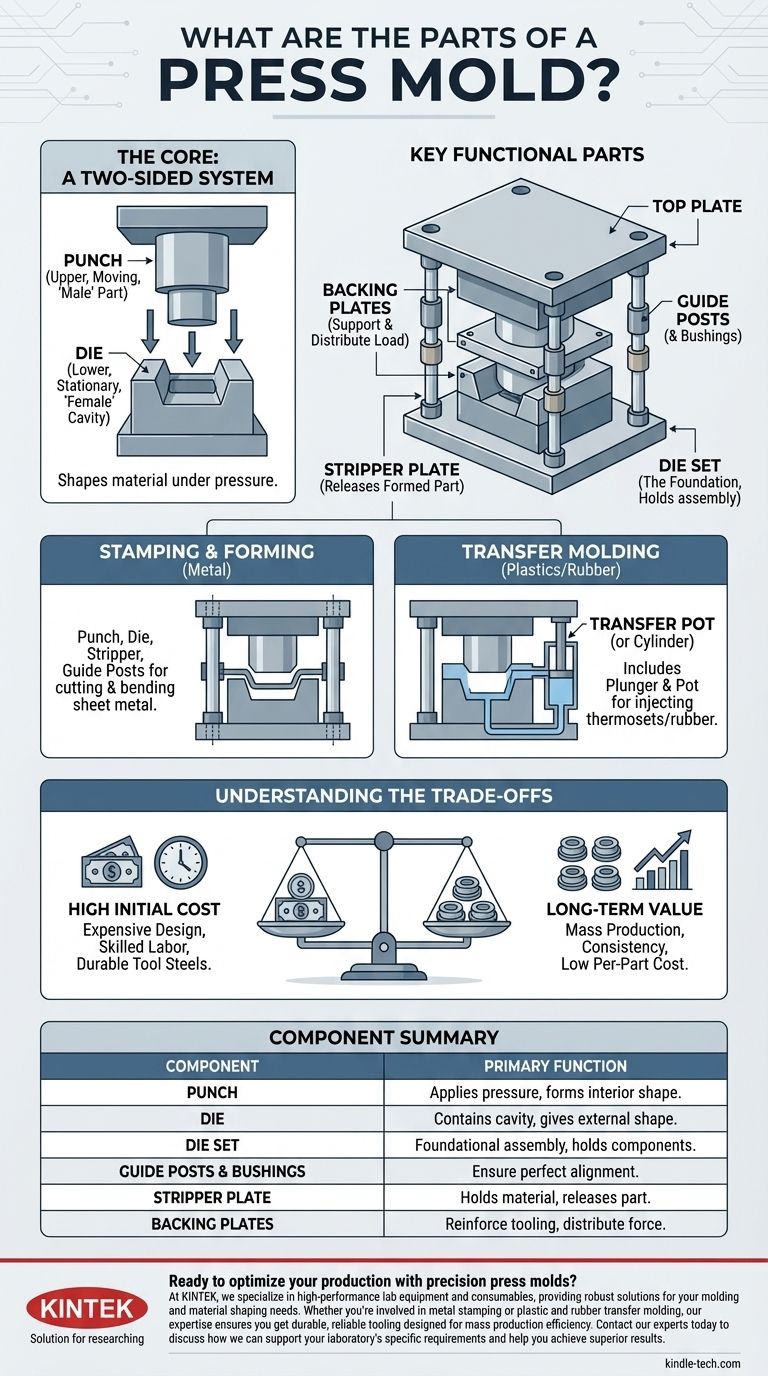

主要コンポーネント：両面システム
すべてのプレス金型は、上半分と下半分が結合して力を加えるという基本的な原理に基づいて動作します。これら2つの側面には、主要な成形コンポーネントが含まれています。
パンチ（上半分）
パンチは通常、金型の上部の可動部分です。これは工具の「雄」部分であり、下降して圧力を加え、多くの場合、部品の内部形状を形成します。
ダイ（下半分）
ダイは金型の下部の固定部分です。部品に最終的な外部形状を与える「雌」のキャビティが含まれています。プレスサイクルが始まる前に、原材料はダイの上またはダイの中に置かれます。
主要な支持部品と機能部品
2つの主要な成形コンポーネントに加えて、一連の重要な部品が、金型が精度、安全性、効率性をもって機能することを保証します。
ダイセット：基盤
ダイセットは、すべてをまとめるアセンブリです。上部プレート（パンチ用）と下部プレート（ダイ用）で構成されており、金型をプレス機に取り付けるための強固な基盤を提供します。
ガイドポストとブッシング：精度を確保
ガイドポストは、ダイセットの片側にある硬化鋼製のピンで、もう一方の側のブッシングに滑り込みます。その唯一の目的は、パンチとダイが毎回完全に位置合わせされることを保証することであり、これは部品の品質と工具の損傷を防ぐために不可欠です。
ストリッパープレート：部品の取り出し
部品が成形された後、パンチに固着することがあります。ストリッパープレートは、プロセス中に材料を保持するか、パンチが後退するときに完成した部品をパンチから機械的に剥がすように設計されたコンポーネントです。
バッキングプレート：サポートの提供
プレス成形に伴う莫大な力は、主要な工具を変形させる可能性があります。バッキングプレートは、パンチとダイのコンポーネントの背後に配置される厚い硬化鋼板で、補強を提供し、荷重を分散させます。
異なるプロセスへの金型の適合
「プレス金型」という用語は、金属のスタンピングやプラスチック、ゴムの成形に使用される工具を指すことがあります。基本的な原理は同じですが、コンポーネントは材料に合わせて調整されます。
スタンピングおよび成形（金属用）
これは上記の古典的な構成です。パンチ、ダイ、ダイセット、およびストリッパープレートを使用して、板金を切断、曲げ、または成形して目的の形状にします。
トランスファー成形（プラスチック/ゴム用）
熱硬化性プラスチックやゴムなどの材料を扱う場合、金型には追加の部品が必要です。プランジャーは、ポットまたはシリンダーと呼ばれる別のチャンバーから、チャネルを通って閉じた金型キャビティに原材料を押し込みます。
トレードオフの理解
プレス金型を使用する際の経済的および運用上の現実を認識することが重要です。
高い初期費用
プレス金型は、設計と製造に非常に費用がかかります。高度なスキルを持つ労働力が必要であり、繰り返しの高圧サイクルに耐えるために、特殊な耐久性のある工具鋼から機械加工されます。
長期的な価値
高い初期投資は、量産における金型の性能によって正当化されます。一度製造されたプレス金型は、非常に高い一貫性と品質のばらつきがほとんどなく、何千、何百万もの部品を生産でき、部品あたりのコストを非常に低く抑えることができます。
成形目標別の主要コンポーネント
適切な設計を選択するには、まず目的を定義する必要があります。
- 板金のスタンピングまたは成形が主な焦点である場合：主要コンポーネントは、精密な位置合わせのためのパンチ、ダイ、ストリッパープレート、およびガイドポストです。
- ゴムまたは熱硬化性樹脂のトランスファー成形が主な焦点である場合：コアコンポーネントに加えて、材料を金型キャビティに注入するためのトランスファーポット（またはシリンダー）とプランジャーが必要になります。
これらの個々の部品がシステムとしてどのように機能するかを理解することが、プレス成形プロセスを習得するための第一歩です。
概要表：
| コンポーネント | 主な機能 |
|---|---|
| パンチ | 圧力を加え、内部形状を形成する、可動式の上部「雄」部品。 |
| ダイ | 部品に外部形状を与える、固定式の下部「雌」キャビティ。 |
| ダイセット | 金型コンポーネントを保持する基礎アセンブリ（上部および下部プレート）。 |
| ガイドポスト＆ブッシング | 一貫した部品品質のために、パンチとダイ間の完璧な位置合わせを保証します。 |
| ストリッパープレート | 材料を保持するか、成形後に完成した部品をパンチから剥がします。 |
| バッキングプレート | プロセスに伴う莫大な力を分散させることで、工具を補強します。 |
