その核心において、化学気相成長（CVD）ダイヤモンドは、極端な熱的、機械的、または光学的特性が要求される用途において、高性能エンジニアリング材料として使用されます。その用途は、産業用切削工具や高出力電子機器用のヒートシンクから、より広く知られている消費者向けジュエリーでの用途に加え、レーザーやミサイルシステム用の特殊な光学窓にまで及びます。
宝石と関連付けられることが多いですが、CVDダイヤモンドの真の重要性は、天然ダイヤモンドの比類のない特性を、設計されたスケーラブルな形で提供する合成材料としての役割にあります。これにより、他の材料では達成不可能な熱管理、機械加工、高度な光学における性能が可能になります。
基礎：CVDダイヤモンドが優れた材料である理由
CVDダイヤモンドの多用途性は、最高品質の天然ダイヤモンドの物理的特性と一致し、場合によってはそれを超える独自の組み合わせから生まれています。これらの特性を理解することが、その用途を理解するための鍵となります。
比類のない熱伝導率
CVDダイヤモンドは既知の物質の中で最高の熱伝導体の一つであり、銅をはるかに凌駕します。これにより、熱を急速に放散するための非常に価値のある材料となります。
高出力密度電子機器、レーザーダイオード、高度なトランジスタの放熱板またはヒートシンクとして使用され、過熱や故障を防ぎます。
極度の硬度と耐摩耗性
天然ダイヤモンドと同一の硬度を持つCVDダイヤモンドは、摩耗や擦り減りに対して例外的に耐性があります。
この特性は、切削工具、ドリルビット、その他の摩耗しやすい産業部品に薄いダイヤモンド膜をコーティングすることで活用されます。これにより、工具の寿命が劇的に延び、非常に硬い材料の加工が可能になります。
優れた光透過性
CVDダイヤモンドは、深紫外線から遠赤外線、さらにはマイクロ波に至るまで、電磁スペクトルの非常に広い範囲で透明です。
これにより、高出力レーザー、X線装置、ミサイルのセンサー・ドームなど、過酷な環境下での保護窓やレンズに理想的な材料となります。
電気的特性と化学的特性
CVDダイヤモンドは優れた電気絶縁体であり、化学的に不活性であるため、ほとんどの腐食性化学物質とは反応しません。
これらの特性は、水処理および浄化システムの耐久性のある電極の作成など、電気化学における用途や、過酷な環境下で動作するセンサーにとって極めて重要です。
主要な応用分野
CVDダイヤモンドの特性は、いくつかのハイテク分野における主要な用途に直接結びついています。性能が最優先される場合に選ばれる問題解決材料です。
熱管理とエレクトロニクス
現代のエレクトロニクスにおいて、熱の管理は主要な制限要因です。CVDダイヤモンドはその解決策を提供します。
半導体デバイスの基板や、高周波無線・光通信機器の放熱板として設計され、より高い電力レベルでの動作を可能にします。
機械的・産業用工具
耐久性の低い基板に超硬コーティングを施す能力は、主要な産業用途です。
CVDダイヤモンド膜は、バルブリング、ベアリング、非粘着面上に成長させられます。目的は、摩耗率が劇的に低く、摩擦係数が低いコンポーネントを作成することです。
高度な光学
極端な条件下で動作する光学システムにとって、CVDダイヤモンドの耐久性と透明性の組み合わせに匹敵する材料は他にありません。
核融合炉（ITER）、軍事センサーシステム、その他の光学材料が熱や放射線によって損傷を受ける高出力産業用レーザー向けの堅牢な窓を作成するために使用されます。
トレードオフの理解
その特性は優れていますが、CVDダイヤモンドは万能の解決策ではありません。その採用は、性能要件と経済的実現可能性のバランスによって左右されます。
経済的スケールアップの課題
より広範な採用の主な障壁は、コストと製造規模であることが多いです。CVDプロセスは高度な技術を要し、エネルギー集約的です。
その硬度と低摩擦性から焦げ付き防止調理器具には理想的ですが、大型の消費者向けアイテムを経済的にコーティングすることは依然として大きな課題です。その使用は通常、性能上の利点がプレミアムコストに見合う用途に限定されます。
製造の複雑さと品質管理
欠陥のない宝石品質のダイヤモンドを作成することは、光学窓用の大きくて均一な膜を製造することとは異なります。各用途には、純度、粒径、厚さに関して特定の要件があります。
特定の技術的用途に必要な正確な特性を実現するには、堆積プロセスに対する洗練された制御が必要です。高圧・高温（HPHT）処理などの後処理は、特に宝石用途において、ダイヤモンドの特性をさらに洗練させるために使用できます。
目標に合わせた適切な選択
CVDダイヤモンドを使用するという決定は、特定の、要求の厳しい性能目標によって推進されるべきです。
- 熱管理が主な焦点の場合：CVDダイヤモンドを、高出力密度電子機器やレーザー光学用の優れた放熱板として使用します。
- 機械的耐久性が主な焦点の場合：CVDダイヤモンドコーティングを切削工具や摩耗面に適用し、動作寿命を劇的に延ばします。
- 高度な光学システムが主な焦点の場合：極端な条件下または広いスペクトル範囲で機能する必要がある窓やレンズには、CVDダイヤモンドを指定します。
- 宝石の入手が主な焦点の場合：高い透明性、倫理的な生産、より競争力のある価格設定のためにCVDダイヤモンドを検討してください。
結局のところ、CVDダイヤモンドの特性を理解することが、それをエンジニアリングと科学における強力な問題解決材料として活用するための鍵となります。
要約表：
| 応用分野 | 利用される主要な特性 | 一般的な用途 |
|---|---|---|
| 熱管理 | 極度の熱伝導率 | 高出力電子機器、レーザーダイオード用の放熱板 |
| 産業用工具 | 極度の硬度と耐摩耗性 | コーティングされた切削工具、ドリルビット、摩耗しやすい部品 |
| 高度な光学 | 広い光透過性 | 高出力レーザー、X線装置、センサー・ドーム用の窓 |
| エレクトロニクスとセンシング | 優れた電気絶縁性と化学的不活性 | 水処理用の電極、過酷な環境下でのセンサー |
研究室や生産ラインでCVDダイヤモンドの比類のない特性を活用する準備はできていますか？
KINTEKでは、最新の研究開発および産業の厳しいニーズに対応するために調整された高性能ラボ機器と消耗品の提供を専門としています。次世代のエレクトロニクス、高度な光学システム、または耐久性のある産業用ツールの開発に取り組んでいるかどうかにかかわらず、当社の専門知識は、CVDダイヤモンドのような最先端材料を統合して優れた結果を得るのに役立ちます。
当社のソリューションが熱管理、機械的耐久性、光学性能をどのように向上させることができるかについて、今すぐお問い合わせください。一緒にあなたの最も困難なエンジニアリングの課題を解決しましょう！

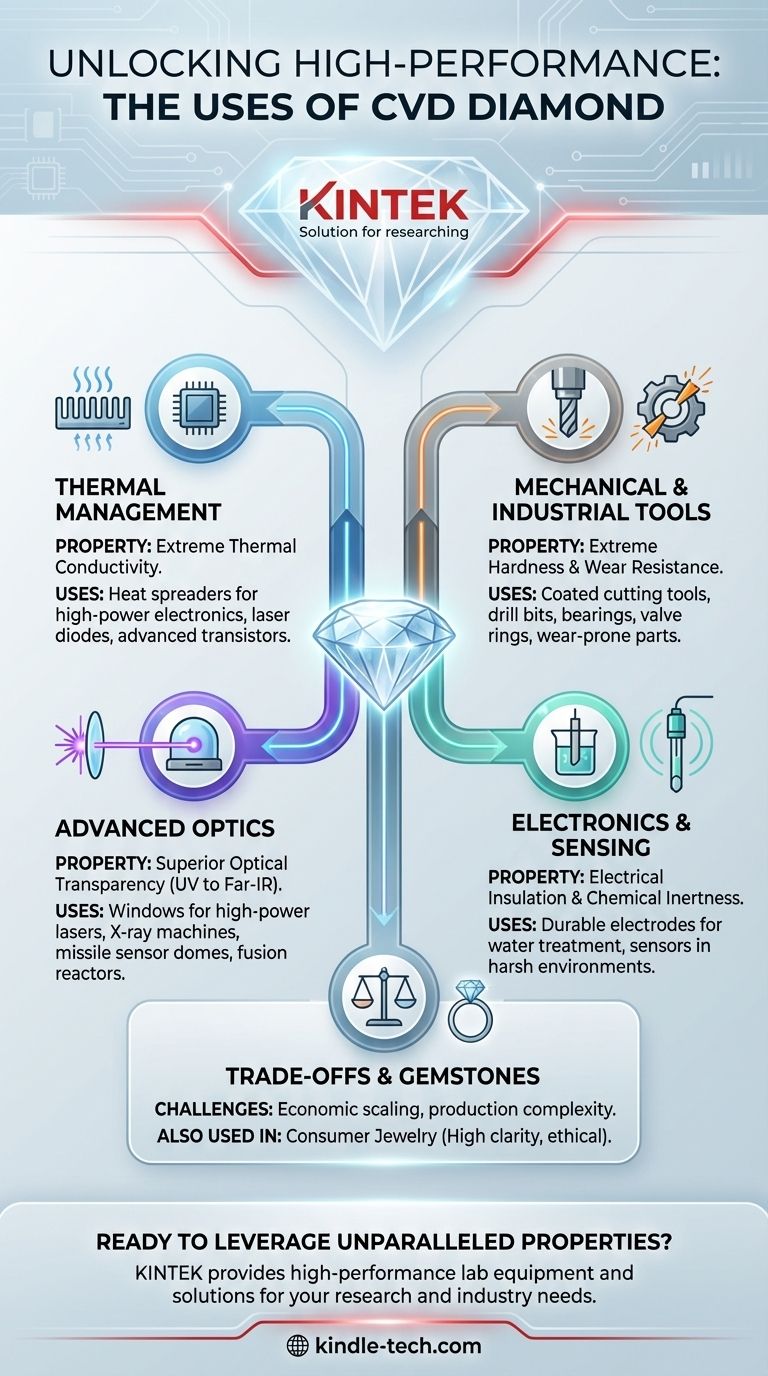

ビジュアルガイド
