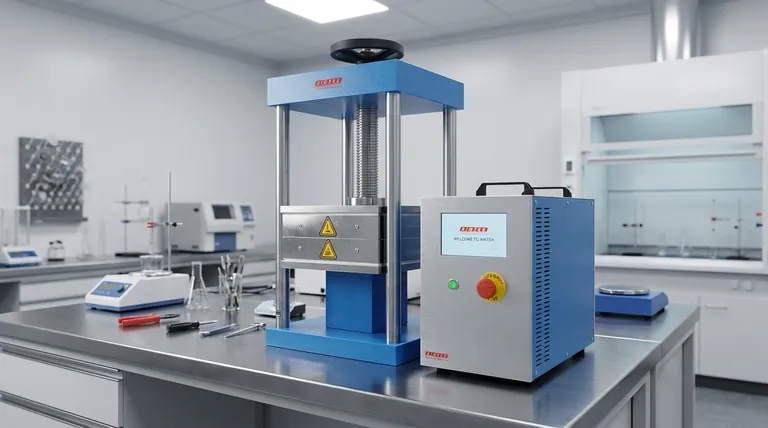

油圧プレス機の構造とは？そのコアシステムと力発生の仕組みについてのガイド

油圧プレスは、その核となる部分で3つの基本的なシステムから構成されています。これらは、構造的な基盤を提供するメインフレーム、圧力を発生させる動力システム、そして力を制御する油圧制御システムです。これらのコンポーネントは一体となって機能し、流体圧力の原理を利用して、わずかな初期の力から巨大な機械的力を生み出します。

油圧プレスの全動作は、単純な物理原則であるパスカルの法則に依存しています。非圧縮性の流体を使用し、小さいシリンダーから大きいシリンダーへ圧力を伝達することにより、この機械は初期の力を増幅させ、重工業的な作業に必要なパワーを生み出します。

油圧プレスの主要コンポーネント

油圧プレスがどのように機能するかを理解するためには、まずその主要部品を調べる必要があります。各コンポーネントは、力の発生と適用において、明確かつ極めて重要な目的を果たします。

メインフレーム（構造の背骨）

メインフレームは、他のすべてのコンポーネントを保持し、動作中に発生する巨大な力に耐える、剛性の高い重厚な構造体です。

これには通常、プレスされる材料やワークピースを支える平らで安定した面であるベッドまたはボルスタープレートが含まれます。フレームの強度は、安全性と精度のために最も重要です。

動力システム（力のエンジン）

このシステムは、油圧圧力を生成する役割を担っています。これは単一の部品ではなく、相互接続されたコンポーネントの集合体です。

ポンプが原動力であり、油圧作動油（通常はオイル）をシステム内に送り込む役割を果たします。これは、プレス動作全体の出発点となります。

油圧作動油は機械の生命線です。これは、密閉されたシステム内で圧力をある点から別の点へ効率的に伝達するために使用される非圧縮性の液体です。

油圧シリンダー（力の増幅器）

プレスには、サイズの異なる2つの主要な相互接続されたシリンダーがあり、これが力の増幅の核心部分です。

小さい方のシリンダーはプランジャーとして知られています。油圧作動油がここに送り込まれると、圧力が開始されます。

大きい方のシリンダーはラムです。これはワークピースを押すために動く部品です。その断面積はプランジャーよりもはるかに大きいため、ラムによって加えられる力は比例して大きくなります。

制御システム（操作の頭脳）

バルブ、パイプ、制御装置で構成される油圧制御システムは、油圧作動油の流れを管理します。

このシステムにより、オペレーターはラムの方向、速度、圧力を制御でき、正確で再現性のある操作が可能になります。

これらのコンポーネントがいかにして力を発生させるか

油圧プレスの優れた点は、その複雑さではなく、基本的な物理原理の優雅な応用点にあります。

パスカルの法則の適用

このシステムはパスカルの法則に基づいて動作します。これは、密閉された流体に加えられた圧力は、流体のすべての部分および容器の壁に減衰することなく伝達される、という法則です。

わずかな力から巨大な力へ

ポンプが流体を小さいプランジャーシリンダーに送り込むと、圧力が生成されます（圧力＝力／面積）。この同じ圧力が流体を通じて大きいラムシリンダーに伝達されます。

ラムは表面積がはるかに大きいため、結果として生じる出力の力（力＝圧力×面積）は大幅に増幅されます。プランジャーにかかるわずかな力は、ラムでは巨大な力となって現れます。

一般的な落とし穴と考慮事項

強力で用途が広い一方で、油圧プレスの構造には、注意を要する固有の操作上の課題が伴います。

作動油汚染のリスク

油圧システムは閉ループであるため、作動油中の汚れや金属粒子などの汚染物質に対して非常に敏感です。汚染はポンプ、バルブ、シールの早期摩耗を引き起こし、故障につながる可能性があります。

作動油漏れ（リーク）の可能性

システムは極めて高い圧力下で動作します。時間の経過とともにシールやホースが劣化し、油圧作動油の漏れのリスクが生じます。これは性能を低下させるだけでなく、安全および環境上の危険ももたらします。

動作速度の遅さ

純粋な機械式プレスと比較して、油圧プレスはサイクルタイムが遅くなることがあります。流体が移動し圧力が構築されるのにかかる時間は、非常に高速で大量のスタンピング作業には理想的ではない可能性があることを意味します。

用途に応じた適切な選択

油圧プレスの構造を理解することで、特定の目標にとってどの機能が最も重要かを評価できます。

• 主な焦点が重負荷の鍛造または成形である場合： 最大の力に耐え、たわみを防ぐために、非常に堅牢なメインフレームと大口径のラムを備えた機械を優先してください。
• 主な焦点が精度と制御である場合： 油圧制御システムの洗練度が最も重要であり、圧力、速度、ストローク深さの微調整を可能にします。
• 主な焦点が長期的な信頼性と低メンテナンスである場合： 漏れや汚染のリスクを最小限に抑えるために、シールの品質、ろ過システム、ポンプに注目してください。

これらのコアコンポーネントがどのように構築され、相互作用するかを理解することで、作業のために油圧の巨大な力を効果的に活用することができます。

要約表：

コンポーネント	主な機能
メインフレーム	構造的サポートを提供し、力を保持する。
動力システム（ポンプと作動油）	油圧圧力を生成し伝達する。
油圧シリンダー（プランジャーとラム）	入力された力を増幅し、巨大な出力の力を生み出す。
制御システム	ラムの方向、速度、圧力を管理する。
