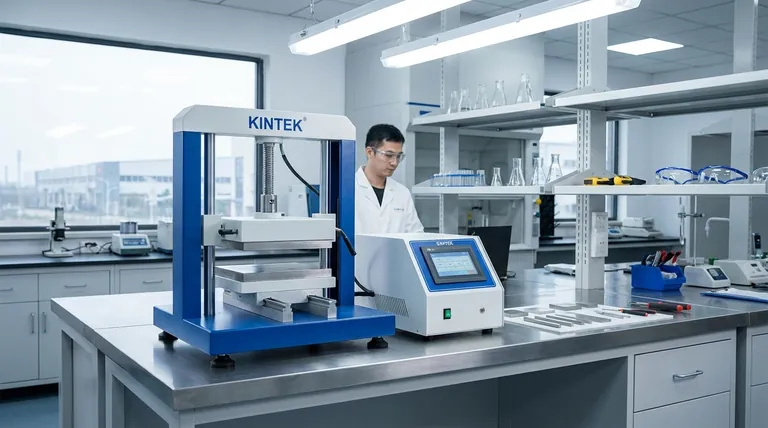

油圧プレス（ハイドロリックプレス）の構造とは？主要コンポーネントを解説

油圧プレスは、基本的に、サイズが異なる2つの連動したシリンダーに非圧縮性の流体を満たしたシステムです。 基本的な構成要素には、構造フレーム、プランジャーと呼ばれる小さい方のシリンダー、ラムと呼ばれる大きい方のシリンダー、これらのシリンダー内で動くピストン、そして通常はオイルである作動油を循環させる動力システム（ポンプ）が含まれます。この単純な構造により、機械は加えられた小さな力から非常に大きな出力の力を変換することができます。

油圧プレスの巧妙さは、個々の部品にあるのではなく、それらの配置がいかに物理学の基本原理であるパスカルの法則を利用しているかにあります。この法則は、密閉された流体に加えられた圧力が、流体のすべての部分および容器の壁に減衰することなく伝達されると述べています。

基本原理：作用するパスカルの法則

構造を理解するには、まずその「理由」を理解する必要があります。設計全体は、力の増幅の実用的な応用です。

圧力がどのように力を生み出すか

圧力は単位面積あたりの力（P = F/A）と定義されます。パスカルの法則によれば、小さなプランジャーによって生成された圧力は、流体全体を介して大きなラムに均等に伝達されます。

圧力は両方のピストンで同じですが、面積が異なるため、発生する力も異なります。小さなプランジャーに加えられた小さな力が、大きなラムにはるかに大きな力を生み出します。

力の増幅の公式

関係は単純です。力は2つのピストンの面積の比率によって増幅されます。ラムのピストンがプランジャーのピストンの表面積の100倍である場合、出力される力は入力される力の100倍になります。

油圧プレスの解剖学

設計は異なりますが、ほぼすべての油圧プレスはこれらの主要な機能グループから構築されています。各コンポーネントは、巨大な力を生成し、保持する上で明確な役割を果たします。

フレーム：構造的な背骨

フレームは、すべてのコンポーネントを保持する頑丈な構造です。プレスによって生成される巨大な力に耐え、曲がったり壊れたりしないように、信じられないほど堅牢でなければなりません。

油圧シリンダー：プランジャーとラム

これはシステムの心臓部です。

プランジャー（またはスレーブシリンダー）は、初期の力が加えられる小さい方のシリンダーです。
ラム（またはマスターシリンダー）は、作業を行うために増幅された力が伝達される、はるかに大きい方のシリンダーです。

ピストン：力の伝達

ピストンは、各油圧シリンダー内にぴったりと収まるソリッドシリンダーまたはディスクです。上下に動き、作動油からワークピースへ、またはその逆に力を伝達します。

動力・作動油システム：圧力の生成

このシステムは圧力を生成し、伝達します。

作動油をシステムに送り込むためのポンプ。
圧力を伝達するのに最適である、ほとんど圧縮されない作動油（通常はオイル）。
シリンダーとポンプを接続するためのパイプとホース。

作業エリア：ベッドとボルスター

ベッド、ベースプレート、またはボルスターは、プレスされる材料を支える平らで安定した表面です。これはラムの真下にあり、プレス力に耐えるのに十分な強度もなければなりません。

トレードオフの理解

油圧プレスの巨大な力増幅は、ただで得られるものではありません。その主な制限を理解することは、適切な用途のために不可欠です。

避けられないトレードオフ：力対距離

中心となるトレードオフは、力とラムが移動する距離との間にあります。大きなラムをわずかな距離だけ動かすために、小さなプランジャーははるかに長い距離を移動する必要があります。

たとえば、ラムを1インチ持ち上げるには、面積が1/100のプランジャーを100インチ移動させる必要があります。これにより、油圧プレスは強力になりますが、多くの場合、動作が遅くなります。

システムの完全性とメンテナンス

油圧システムは極度の圧力下で動作します。これにより、圧力と力の損失を引き起こす漏れを防ぐために高品質のシールが必要になります。

作動油も清潔に保つ必要があります。汚染物質はポンプを損傷し、シリンダー壁に傷をつけ、バルブの故障を引き起こし、システム全体を危険にさらす可能性があります。

用途に応じた適切な選択

油圧プレスの構造は、その目的に直接反映されています。コンポーネントがどのように連携して機能するかを理解することで、その応用をよりよく理解することができます。

主に力を最大化することに焦点を当てる場合： ラムとプランジャーシリンダーの面積比が最も重要な設計要素です。
主に速度と制御に焦点を当てる場合： ポンプ、バルブ、制御システムの洗練度が、流れと圧力を効率的に調整するために最も重要になります。
主に信頼性に焦点を当てる場合： フレームの構造品質と油圧シールの完全性は譲れません。

結局のところ、油圧プレスの構造は流体力学の優雅で強力な実証であり、小さな入力を巨大で制御可能な出力に変換するように設計されています。

要約表：

コンポーネント	機能
フレーム	巨大な力に耐えるための頑丈な構造
プランジャーシリンダー	作動油に初期の力を加える
ラムシリンダー	プレス作業のために増幅された力を発生させる
ピストン	流体とワークピースの間で力を伝達する
油圧システム	圧力を生成し伝達するポンプと作動油
ベッド/ボルスター	プレスされる材料を支える安定した表面
