油圧プレスが作動する原理は何に基づいていますか？巨大な力を生み出すパスカルの法則を活用する

油圧プレスが作動する原理は、完全にパスカルの法則に依存しています。流体力学のこの基本原理は、密閉された非圧縮性流体に圧力が加えられると、その圧力が流体のすべての部分および容器の壁に均等に減衰することなく伝達されることを示しています。これにより、機械は強力な力増幅器として機能し、小さな入力力を巨大な出力力に変換することができます。

油圧プレスは本質的に力増幅器です。密閉された流体の特性を利用して、小さな面積に加えられた最小限の力を、はるかに大きな面積によって及ぼされる巨大な力に変換し、そうでなければ不可能な作業を可能にします。

基本原理：パスカルの法則の解説

油圧プレスがこれほど途方もない力を生み出す仕組みを理解するには、まず力、圧力、面積の関係を理解する必要があります。システムのパワーは魔法から生まれるのではなく、閉じた油圧回路内でこれらの変数を操作することから生まれます。

密閉された非圧縮性流体

油圧プレスは、通常特殊なオイルである流体に依存しており、これはシリンダーとパイプのシステム内に密閉されています。この流体の重要な特性は、その非圧縮性、つまり圧力下で体積が大幅に減少するわけではないことです。

圧力が均等に伝達される

パスカルの法則によれば、この流体に加えられた圧力は瞬時にシステム全体に分配されます。システムの片側に100 PSI（1平方インチあたりのポンド）を加えても、その同じ100 PSIの圧力がシステムの内部表面の他のすべての平方インチに及ぼされます。

力増幅効果

ここにシステムの真のパワーが解き放たれます。このシステムは、小さな入力ピストン（プランジャー）と大きな出力ピストン（ラム）という2つの異なるサイズのピストンを使用します。

圧力＝力／面積であり、流体全体で圧力が一定であるため、各ピストンによって及ぼされる力は、その表面積に正比例します。小さなピストンに小さな力を加えることで、特定の圧力が生成されます。この同じ圧力が、はるかに大きな表面積を持つ出力ピストンに作用し、その結果、比例して大きな出力力が得られます。

システムの主要コンポーネント

原理は単純ですが、それを実現するためにいくつかの主要コンポーネントが連携して機能します。これらの部品は、油圧流体を封じ込め、誘導する閉ループを形成します。

小さなピストン（プランジャー）

これはシステムの入力側です。外部の力（ポンプまたはレバーから）がこの小さなピストンを押して、油圧流体内に初期圧力を発生させます。

大きなピストン（ラム）

これは作業を行う出力側です。流体からの圧力がこのピストンの大きな表面積に作用し、巨大な力でそれを駆動して材料をプレス、破砕、または成形します。

作動油

これはエネルギーを伝達するために使用される媒体です。作動油は、その非圧縮性、潤滑性、高温での安定性から、一般的に使用されます。

油圧シリンダー

これはピストンと流体を収容するハウジングです。作動中に発生する高圧に耐えられるだけの強度が必要です。

トレードオフの理解

油圧プレスの力増幅は、妥協なしに得られるものではありません。これらの制限を理解することは、その適切な適用にとって極めて重要です。

速度 対 力量

力と速度の間には逆の関係があります。大きなピストンを短い距離だけ動かすために、小さなピストンははるかに大きな距離を移動する必要があります。これにより、油圧プレスは非常に強力になりますが、多くの場合、機械式プレスよりも低速になります。

流体の完全性が重要

システム全体は、密閉された閉ループであることに依存しています。漏れがあると圧力損失が発生し、力の壊滅的な損失とシステム障害につながります。シールやコンポーネントの損傷を防ぐために、流体も清潔に保つ必要があります。

制御と精度

油圧システムは低速になることがありますが、力と速度に関して比類のない制御を提供します。オペレーターはラムの動きを正確に管理できるため、圧力を徐々に加える必要があるデリケートまたは複雑な鍛造および成形作業に最適です。

目標への適用方法

プレス技術の選択は、作業の特定の要件に完全に依存します。油圧プレスの原理は、特定のタスクに独自に適しています。

• 巨大な力と高い制御を主な目的とする場合： 油圧プレスは、その力がストローク全体で一貫しており、容易に調整できるため、優れた選択肢です。
• 高速で反復的なスタンピングを主な目的とする場合： 機械式プレスの方が適していることがよくあります。これは、サイクルレートを上げるために力制御を犠牲にするためです。
• 複雑な形状や深絞り加工を主な目的とする場合： 油圧プレスにおける速度と圧力の正確な制御は、複雑な鍛造および成形作業に最適です。

結局のところ、油圧プレスは、単純な物理原理をいかにして活用して、信じられないほどのパワーと精度の機械を生み出すことができるかを示す証拠として立っています。

要約表：

主要概念	説明
基本原理	パスカルの法則：密閉流体に加えられた圧力は、均等に減衰することなく伝達される。
力増幅	小さなピストンへの小さな入力力が圧力を生成し、より大きなピストン上に大きな出力力を発生させる。
主要コンポーネント	作動油、小さなピストン（プランジャー）、大きなピストン（ラム）、油圧シリンダー。
主なトレードオフ	高い出力の力は速度を犠牲にして達成される。システムは低速だが、優れた制御を提供する。

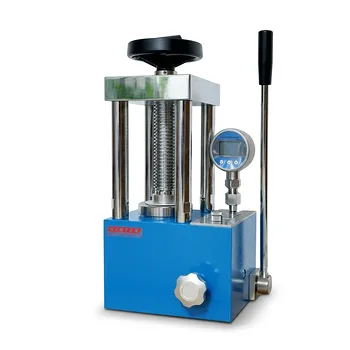

研究室または生産ラインで信頼できる油圧プレスが必要ですか？
