産業における蒸発の用途とは？食品濃縮からハイテク薄膜まで

産業において、蒸発は主に2つの異なる目的で使用されます。1つは水やその他の溶媒を除去して液体製品を濃縮すること、もう1つは固体材料の超薄層を表面に堆積させて高性能コーティングを作成することです。その用途は、大規模な食品加工から、高度な電子機器の微細加工まで多岐にわたります。

蒸発は単一の技術ではなく、2つの方法で適用される基本的な物理原理です。それは、濃度を高めるためのバルク材料処理、または特定の光学的、電気的、保護的特性を持つ薄膜を堆積させるための高精度表面工学のいずれかに使用されます。

第一の主要な応用：バルク濃縮

蒸発の最も直感的な使用法は、溶液から液体溶媒を除去し、より濃縮された製品を残すことです。これは、質量を除去することに焦点を当てた減算プロセスです。

液体食品の濃縮

食品産業では、フルーツジュースや牛乳のような多くの原材料は、最終製品に望まれるよりも多くの水分を含んでいます。

この過剰な水分を蒸発させるために熱を加えることは、濃縮物、粉末、ペーストを作成するための効率的な方法であり、貯蔵寿命を延ばし、輸送量とコストを削減します。

産業廃棄物の削減

蒸発は、廃棄物管理においても重要なプロセスです。産業廃水を濃縮するために使用でき、処理、保管、または輸送する必要がある液体の量を大幅に削減し、それによって廃棄コストを削減します。

第二の主要な応用：薄膜堆積

より高度な産業応用は、蒸発を利用して高度に制御された機能性コーティングを作成することです。このプロセスは、多くの場合真空中で行われ、原料を加熱して気化させ、その後、ターゲットオブジェクト（基板）上に固体膜として凝縮させることを含みます。

高度な電子機器の製造

熱蒸着は、OLEDディスプレイ、太陽電池、微小電気機械システム（MEMS）などのコンポーネントを製造するために不可欠です。

アルミニウムや銀などの材料を真空中で慎重に加熱することにより、メーカーは電気接点や導電経路として機能する純粋な薄層を堆積させることができます。このプロセスは、各ソースの温度を正確に制御することにより、複数の材料の共堆積を可能にします。

高性能光学コーティングの作成

航空宇宙および光学産業では、蒸発はレンズ、ミラー、その他のコンポーネントに特殊なコーティングを施すために使用されます。

これらの超薄層は、しばしば光学的干渉コーティングと呼ばれ、反射率を高め、グレアを低減し、特定の波長の光をフィルタリングし、全体的な耐久性を向上させることができます。これは、衛星ミラーから消費者向けカメラレンズまで、あらゆるものに不可欠です。

機能性および保護表面の設計

蒸発は、新しい特性を追加するために製品の表面を改質するために使用されます。これは、化粧品パッケージやスポーツ用品に装飾的な金属仕上げを施すためによく行われるプロセスで、真空蒸着として知られています。

その他の機能的な用途には、電子機器のEMI/RFIシールド用の膜の堆積や、内容物を空気や湿気から保護するためのフレキシブルパッケージ上の透過バリア膜の作成などがあります。

トレードオフの理解

強力である一方で、蒸発プロセスには、理解することが不可欠な固有のトレードオフが伴います。

バルク蒸発におけるエネルギーコスト

液体を気体に変える（蒸発）ことは、非常にエネルギー集約的なプロセスです。食品や廃水の濃縮のようなバルク用途では、エネルギー消費が主要な運用コストであり、システム設計と実現可能性における主要な要素となります。

薄膜堆積の制約

蒸発によって薄膜を作成するには高真空が必要であり、これにより装置のコストと複雑さが大幅に増加します。

さらに、これは見通し線プロセスです。気化した材料は直線的に移動するため、複雑な3次元形状を均一にコーティングするには、高度な基板操作が必要です。

目標に合った適切な選択をする

適切な蒸発アプローチの選択は、望む結果に完全に依存します。

• 液体を濃縮したり、廃棄物の量を減らしたりすることが主な焦点である場合：主な考慮事項は、熱効率と、溶媒を気化させることに関連する多大なエネルギーコストを最小限に抑えることです。
• 機能的な電子または光学膜を作成することが主な焦点である場合：成功は、材料の純度、高真空条件、および堆積速度と厚さの正確な制御に依存します。
• 装飾的または保護的なコーティングを施すことが主な焦点である場合：真空蒸着は費用対効果が高く高品質な方法を提供しますが、部品の形状に対してその見通し線特性を考慮する必要があります。

最終的に、蒸発を習得することは、特定の産業目標を達成するために基本的な状態変化を制御することです。

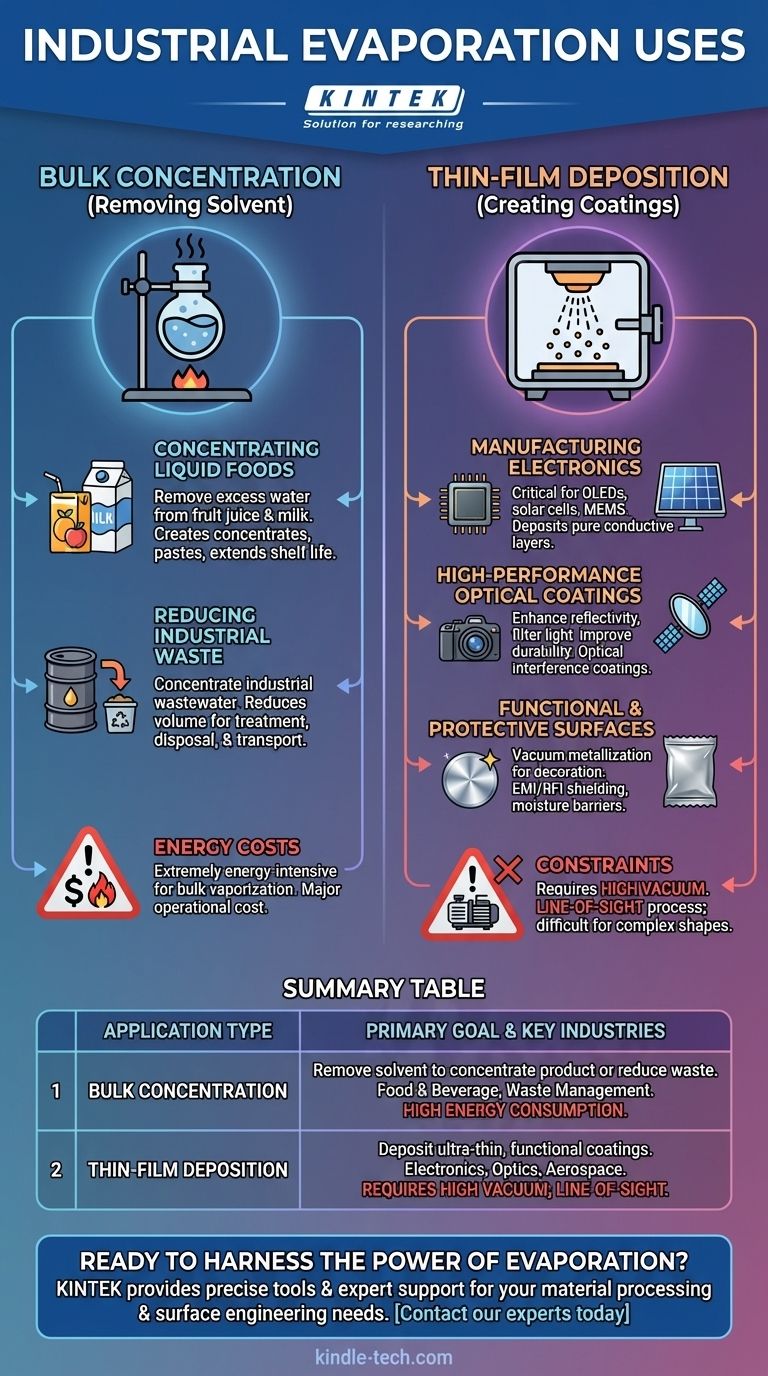

要約表：

応用タイプ	主な目標	主要産業	主な考慮事項
バルク濃縮	溶媒を除去して製品を濃縮するか、廃棄物の量を減らす。	食品・飲料、廃棄物管理	気化のための高いエネルギー消費。
薄膜堆積	超薄型の機能性コーティングを表面に堆積させる。	電子機器、光学、航空宇宙	高真空が必要。見通し線プロセス。
