油圧システムにおける力の関係とは何ですか？力の倍増の力を解き放つ

その核心において、油圧システムにおける力の関係はパスカルの法則によって支配されており、これにより小さな入力力を大幅に大きな出力力に増幅させることができます。この力の倍増の原理は、油などの密閉された非圧縮性流体に圧力を加えることによって達成されます。

基本的な関係は、閉じた油圧システム全体で圧力が一定に保たれるということです。この圧力が作用する表面積を操作することにより、小さな面積に作用する小さな力を、大きな面積で発生する大きな力と直接交換できます。

基本原理：パスカルの法則

油圧の力のすべての基礎は、17世紀に発見された単純な原理に基づいています。これを理解することが、自動車のブレーキから300トンのプレス機に至るまで、すべての油圧機械がどのように動作するかを理解するための鍵となります。

パスカルの法則とは？

パスカルの法則は、密閉された非圧縮性流体内の任意の点での圧力変化は、流体全体に均等に伝達されると述べています。簡単に言えば、ある一点で流体を押し下げると、容器内のどこでも圧力が同じ量だけ増加します。

圧力の役割

圧力は力 ÷ 面積 (P = F/A)と定義されます。この単純な式が、力の倍増を解き放つ鍵となります。面積を制御することで、力に直接影響を与えることができます。

力の増幅方法

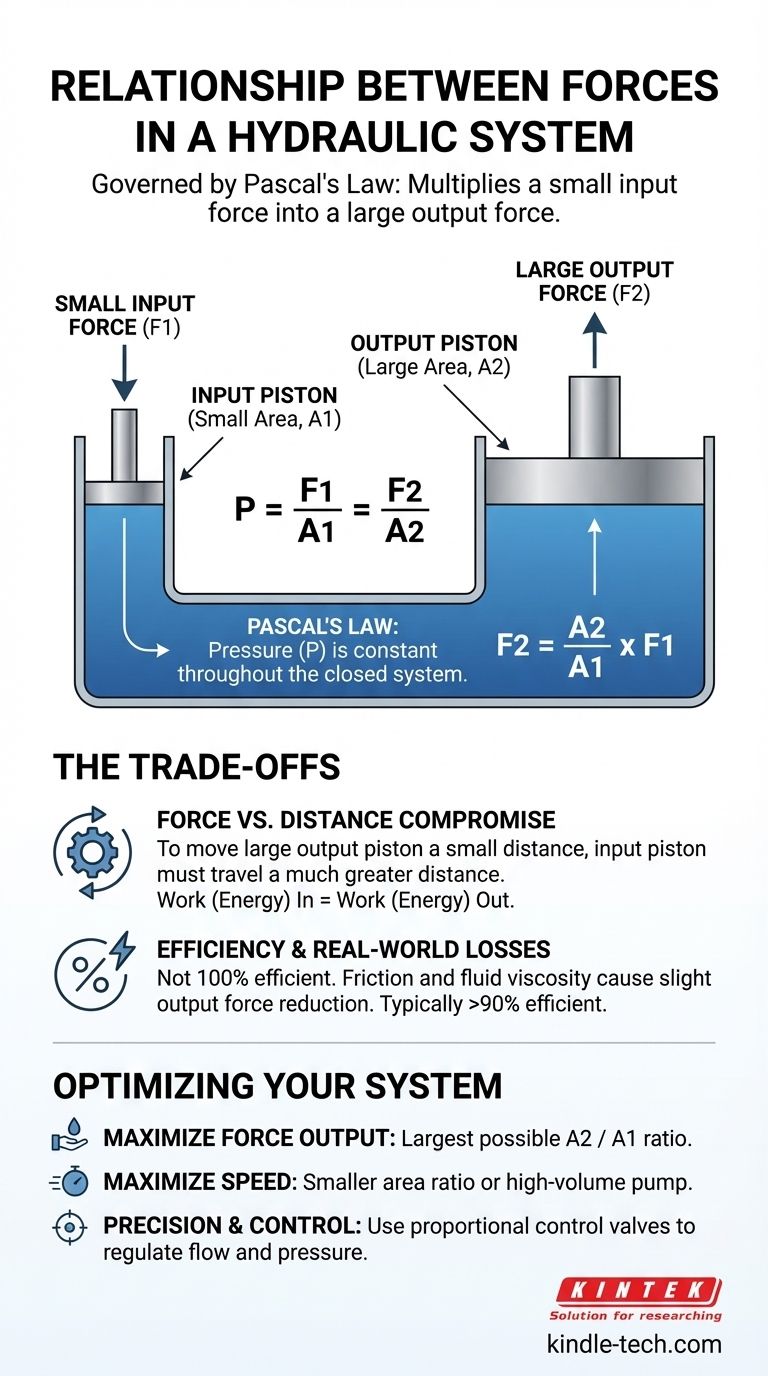

サイズの異なる2つのピストン（小さな入力ピストン（面積1）と大きな出力ピストン（面積2））を備えた密閉容器を想像してください。

小さなピストンに小さな力（力1）を加えると、圧力が発生します（圧力 = 力1 / 面積1）。

この圧力が流体全体に均等に伝達されるため、同じ圧力が大きな出力ピストンを押し上げます。これにより、はるかに大きな出力力（力2 = 圧力 x 面積2）が発生します。

圧力が同じであるため、F1/A1 = F2/A2と言うことができます。この式は、出力力（F2）が出力面積の比率に直接比例することを示しています。出力ピストンが入力ピストンの面積の10倍の面積を持つ場合、力の10倍が得られます。

トレードオフの理解

力の倍増は、何もないところからエネルギーを生み出すわけではありません。この強力な利点は、実際的な応用のいずれにおいても理解することが不可欠な固有の妥協点を伴います。

力と距離のトレードオフ

最も重要なトレードオフは、力とピストンが移動しなければならない距離との間にあります。大きな出力ピストンを小さな距離だけ動かすために、小さな入力ピストンははるかに大きな距離だけ押されなければなりません。

仕事（エネルギー）は力×距離として計算されます。入力側で行われた仕事は、出力側で行われた仕事と等しくなければなりません（摩擦は無視）。力を10倍に増幅する場合、同じ出力移動を達成するために入力ピストンの移動距離も10倍にする必要があります。

効率と現実世界の損失

F1/A1 = F2/A2の式は、完璧で摩擦のないシステムを表しています。実際には、常に効率の損失が発生します。

シールとシリンダー壁の間の摩擦、および作動油の内部摩擦（粘度）により、実際の出力力はわずかに減少します。適切に設計されたシステムは通常90%以上の効率を持ちますが、決して完璧な100%ではありません。

制御の要素

生のパワーは、それを管理する能力がなければ役に立ちません。単にピストンに力を加えるだけでは、その力の速度や大きさについて精度は得られません。

ここで、比例制御弁や比例ポンプ制御などのコンポーネントが不可欠になります。これらは力を生成しませんが、流体の流量と圧力を正確に調整し、オペレーターが複雑な作業のために油圧アクチュエータの速度と力を微調整できるようにします。

目標に合わせた適切な選択

この力の関係を理解することで、主な目的に基づいてシステム設計を評価できるようになります。

主な焦点が出力力の最大化である場合：目標は、出力面積と入力面積の比率が可能な限り大きくなるようにシステムを設計することです。
主な焦点が速度である場合：力の倍率（面積比）を低く受け入れるか、必要な量の流体をより速く移動させるために大容量ポンプを利用する必要があるかもしれません。
主な焦点が精度と制御である場合：機械的優位性は方程式の半分にすぎません。システムの有効性は、油圧の圧力と流量を正確に調整するための高品質のバルブと制御に依存します。

圧力、面積、変位のこのバランスを把握することが、油圧パワーの応用を習得するための第一歩です。

要約表：

概念	主要な公式	実際的な意味合い
パスカルの法則	圧力は均等に伝達される	小さな入力力が大きな出力力を生み出す
力の倍増	F1/A1 = F2/A2	出力力は面積比に比例する
トレードオフ	仕事 (入力) = 仕事 (出力)	力の増加には入力距離の増加が必要
効率	通常 >90%	実際のシステムでは摩擦損失を考慮する
