薄膜干渉は、光の波が薄膜の上面と下面で跳ね返るときに起こる魅力的な現象である。この相互作用により、異なる波長で反射された光の強度を変えることができる。この原理は、光学コーティング、半導体デバイス、さらには腐食防止など、多くの分野で非常に重要である。
5つのポイント
1.干渉のメカニズム

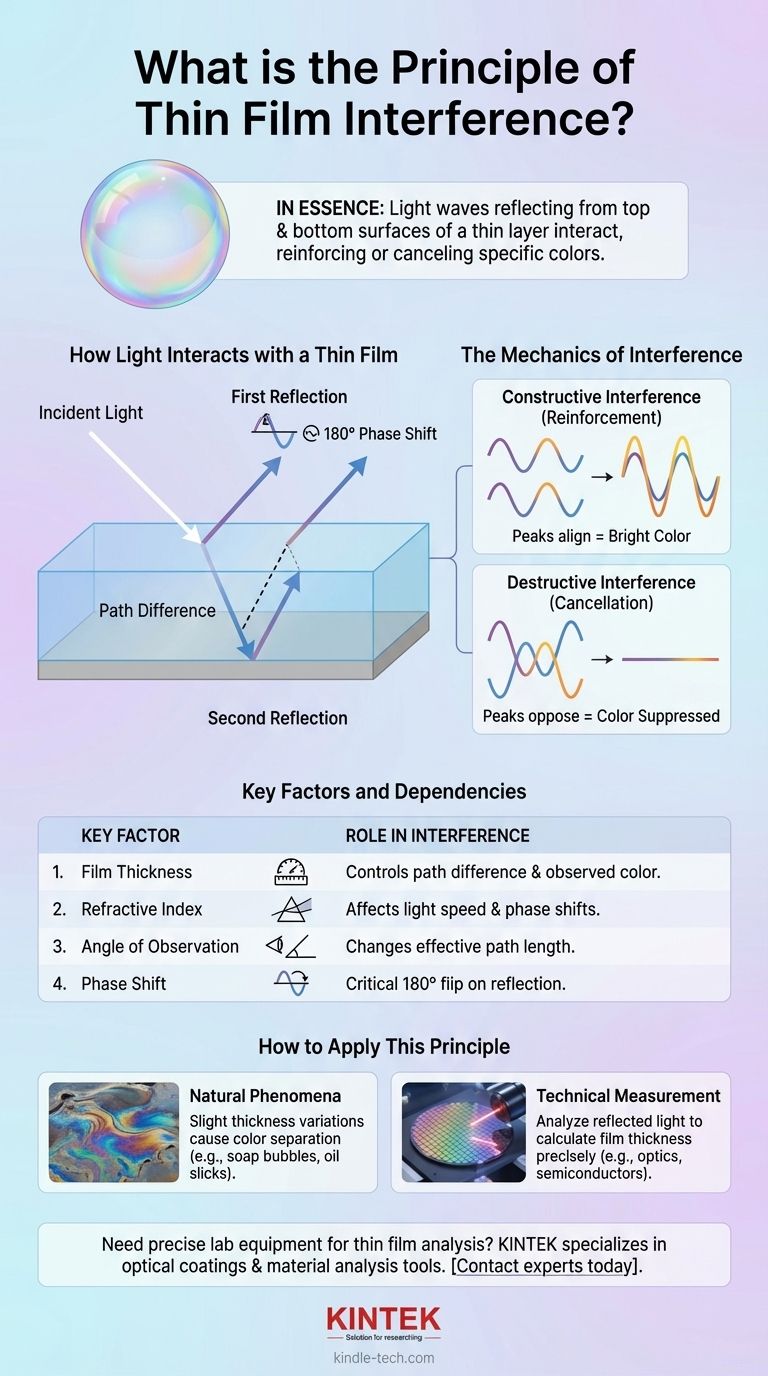

薄膜干渉は、薄膜の上下の境界から反射された光波が相互作用することで起こる。この相互作用は、波長によって反射光を明るくしたり（建設的干渉）、暗くしたり（破壊的干渉）する。
2.干渉に影響を与える要因
干渉パターンは、フィルムの厚さ、材料の屈折率、光がフィルムに当たる角度の3つの主な要因によって影響を受けます。建設的干渉は、2つの反射波の経路差が波長の整数倍である場合に起こります。破壊的干渉は、この差が波長の半整数倍であるときに起こる。
3.薄膜干渉の応用
薄膜干渉は多くの実用的な方法で使用されている：
- 光学コーティング:光学コーティング：光の反射を強化または低減するために、光学コーティングに広く使用されている。例えば、反射防止コーティングでは、破壊的干渉を利用して反射を最小限に抑え、レンズを通る光の透過率を向上させます。
- 半導体デバイス:薄膜は半導体デバイスにおいて非常に重要であり、その正確な厚みと屈折率は電子部品や光学部品の性能にとって不可欠である。
- 腐食と摩耗保護:薄膜は、腐食や摩耗から表面を保護します。例えば、様々なデバイスの金属部品は、酸化を防ぎ耐久性を高めるために薄膜でコーティングされています。
4.薄膜の厚さの測定
薄膜の厚さは様々な方法で測定することができる：
- 分光光度法:分光光度計を使用し、反射光の干渉パターンを分析する方法。膜厚0.3～60μmに有効。
- 顕微分光光度法:微小なサンプリング領域で、薄膜の上下界面からの光の干渉を測定し、正確な膜厚を測定します。
5.技術の進歩
薄膜技術は常に進化している：
- 先端材料:高純度材料：薄膜堆積物や基板を形成または修正するために、高純度材料が使用される。これには、プリカーサーガス、スパッタリングターゲット、蒸着フィラメントなどが含まれる。これらの材料の純度と組成は、様々な用途における薄膜の性能にとって非常に重要です。
- 量子閉じ込め:異なる材料の薄膜を交互に並べた周期構造は超格子を形成し、電子現象を2次元に制限することで量子閉じ込めを利用することができる。これは、高度な電子・光学デバイスの開発に重要な意味を持つ。
環境的・機能的利点
薄膜にはいくつかの利点がある：
- 軽量化とコスト削減:大量の材料を必要とせずに機能的なコーティングを作ることができるため、軽量化とコスト削減につながる。例えば、クロム膜は自動車部品の硬質金属コーティングに使用され、全体的な重量とコストを削減しながら、紫外線から部品を保護している。
- 表面相互作用の改質:薄膜は、新たに形成されるプラットフォームの表面相互作用をバルクの基材特性から変化させ、コーティング表面の機能性と性能を向上させる。
まとめると、薄膜干渉は技術や産業において幅広い応用が可能な基本的な現象である。薄膜干渉の原理を理解し制御することで、光学的、電子的、保護的特性が向上した先端材料やデバイスの開発が可能になる。
