二枚プレート金型の主な欠点は、その柔軟性のないゲート方式と、成形後の手動によるランナー除去の必要性です。単一のパーティングラインを持つシンプルな構造のため、プラスチックが部品のキャビティに入るゲートは、ほとんどの場合、部品の端に制限されます。これはまた、ランナーシステムが突き出し時に部品に付着したままであり、それらを分離するために二次的な、しばしば手動の工程が必要であることを意味します。
そのシンプルさと低い初期費用が評価される一方で、二枚プレート金型の核心的な欠点は単一の源に由来します。その設計は、部品とランナーシステムの両方が同じ平面上に存在することを強制し、それが下流の非効率性と設計上の制約を生み出します。
核心的な制約：単一のパーティングライン
欠点を理解するためには、まず二枚プレート金型の基本的な構造を理解する必要があります。そのシンプルさは、最大の強みであると同時に、その限界の源でもあります。
二枚プレート金型とは？
二枚プレート金型は、最も基本的な射出成形金型です。キャビティ側とコア側の2つの主要な半分で構成されており、これらはパーティングラインとして知られる単一の平面で接合します。
単一平面の結果
金型が開くと、この1つのパーティングラインでのみ分離します。これは、部品自体と、プラスチックを供給するスプルーとランナーからなる供給システム全体が、突き出しのためにこの平面上に配置されなければならないことを意味します。この構造的な制約が、その主な欠点の根本原因です。
欠点1：柔軟性のないゲート方式
単一のパーティングラインは、溶融プラスチックを部品キャビティに射出する場所と方法を厳しく制限します。
なぜゲートが部品の端に限定されるのか
ランナーシステムがパーティングライン上になければならないため、ランナーは部品がそのラインと接する場所でのみ部品に接続できます。ほとんどの場合、これは部品の外縁または周囲です。これはエッジゲートまたはサイドゲートとして知られています。
エッジゲートの問題点
ゲートを部品の側面に強制することは、重大な問題となる可能性があります。分離点に化粧上の欠陥、すなわちバリを残し、これは目に見える表面では許容できない場合があります。また、複雑な部品では理想的でないプラスチックの流れパターンを引き起こし、欠陥につながる可能性もあります。
例外：ダイレクトゲート
単一キャビティの二枚プレート金型では、ダイレクトスプルーゲートを利用できます。これは、スプルーがプラスチックを部品の中心に直接供給する方法です。しかし、これは非常に大きく、しばしば外観上劣る痕跡を残し、そのような欠陥が隠されるか重要でない特定の部品形状にのみ適しています。
欠点2：手動でのランナー除去
2番目の大きな欠点は、供給システムが部品に付着していることの直接的な結果です。
ランナーは付着したまま
成形サイクルが完了し、金型が開くと、硬化したランナーシステムと完成した部品は、単一の接続されたプラスチック片として押し出されます。

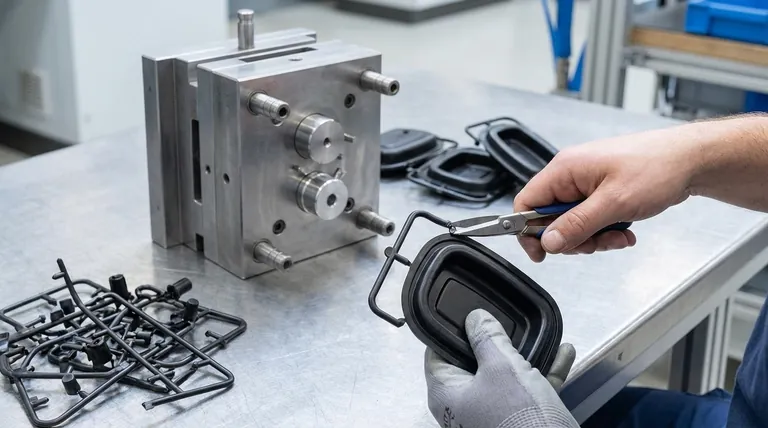

二次作業のコスト
この一体化した部品は、ランナーを部品から分離するための二次作業を必要とします。これはしばしば機械オペレーターによって手動で行われ、人件費が増加し、各ショットの全体的なサイクルタイムが長くなります。
自動化の課題
手動分離の必要性により、完全に自動化された「無人」製造プロセスを導入することが困難になります。この非効率性により、二枚プレート金型は、サイクルタイムの1秒が重要となる非常に大量生産にはあまり適していません。
トレードオフの理解
二枚プレート金型の欠点は、その主な利点である費用対効果と比較検討する必要があります。
低い初期金型費用
二枚プレート金型は設計がシンプルで、複雑な機械加工が少なくて済みます。これにより、金型を製造するための初期費用が低くなり、予算が厳しいプロジェクトにとって優れた選択肢となります。
高い長期運用コスト
初期の節約は、運用コストの増加によって相殺される可能性があります。ゲート除去のための追加の労力と長いサイクルタイムは、特に大量生産の場合、より複雑な金型よりも部品あたりの価格を高くする可能性があります。
シンプルさが適切な選択である場合
限界があるにもかかわらず、二枚プレート金型は、プロトタイピング、少量生産、またはエッジゲートが外観上および構造上許容される部品にとって、しばしば完璧なソリューションです。
プロジェクトに最適な選択をする
適切な金型タイプを選択するには、金型の能力をプロジェクトの特定の目標と一致させる必要があります。
- 初期金型費用を最小限に抑えることが最優先で、生産量が少ない場合： 二枚プレート金型は、ほとんどの場合、最も経済的で実用的な選択肢です。
- 部品の外観とゲート跡を隠すことが最優先の場合： 三枚プレート金型またはホットランナー金型を検討する必要があります。二枚プレート設計では、ゲートが部品の目に見える端に強制されるためです。
- 大量生産、自動化された生産が最優先の場合： 二枚プレート金型で必要とされる手動でのランナー除去は、サイクルタイムと人件費を増加させるため、より高度な金型設計の方がはるかに効率的です。
最終的に、これらの基本的な制約を理解することで、金型への投資と長期的な生産効率のバランスを取ることができます。
要約表：
| 欠点 | 核心的な問題 | 生産への影響 |
|---|---|---|
| 柔軟性のないゲート方式 | 単一のパーティングラインにより、ゲートが部品の端（エッジゲート）に制限される。 | 外観上の欠陥、理想的でないプラスチックの流れ、潜在的な欠陥。 |
| 手動でのランナー除去 | ランナーシステムと部品が単一の接続された部品として排出される。 | 二次作業が必要、人件費とサイクルタイムが増加、自動化を妨げる。 |
