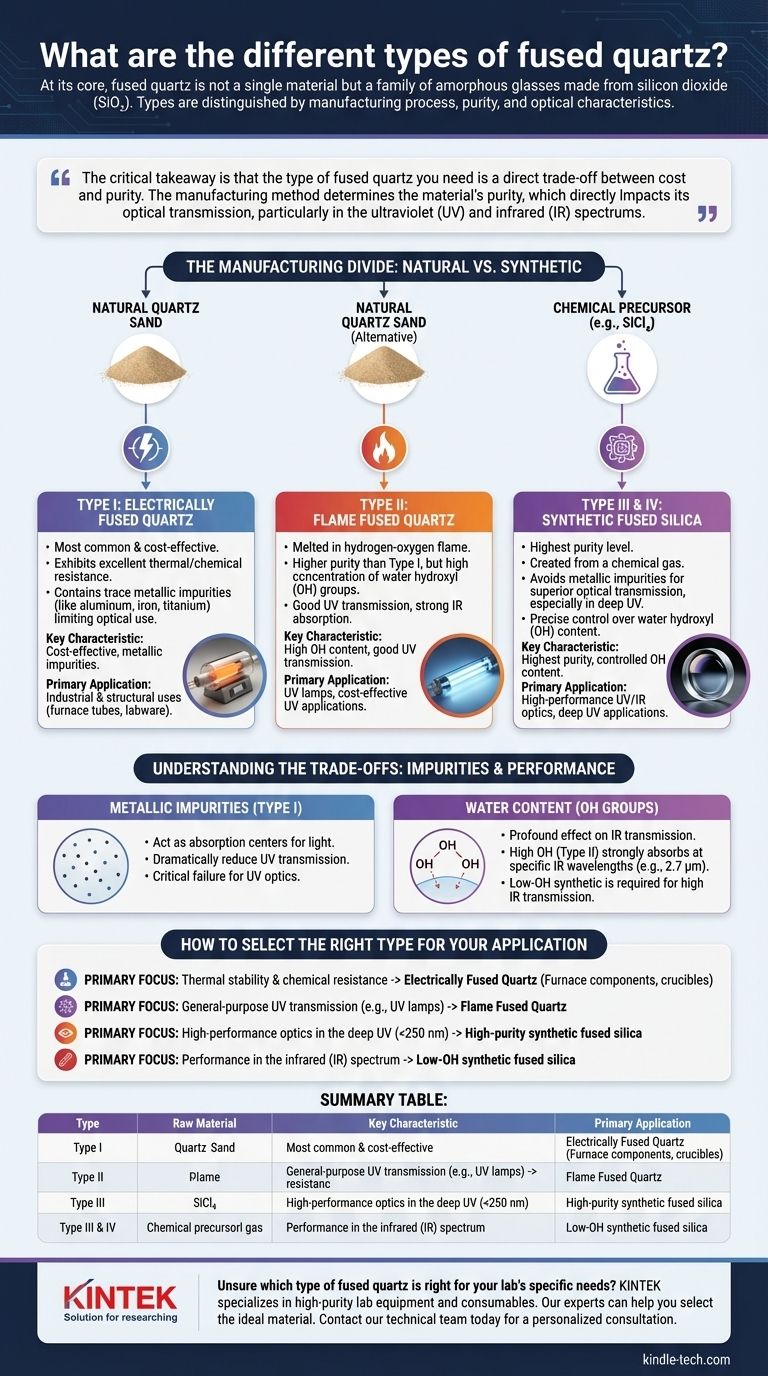

溶融石英は、その核となる部分では単一の材料ではありませんが、二酸化ケイ素（SiO₂）から作られたアモルファスガラスのファミリーです。異なる「タイプ」は、主に製造プロセスによって区別され、それが純度レベルと光学特性を決定します。主なカテゴリは、天然の石英砂または化学的に合成された前駆体から派生しています。
重要なポイントは、必要な溶融石英の種類が、コストと純度の間の直接的なトレードオフであるということです。製造方法は材料の純度を決定し、それが特に紫外線（UV）および赤外線（IR）スペクトルにおける光学透過率に直接影響します。
製造による分類：天然 vs. 合成
溶融石英を分類する最も基本的な方法は、その原材料源によるものです。この単一の要因が、最終製品の特性とコストに最大の影響を与えます。
タイプI：電気溶融石英
これは最も一般的で費用対効果の高い溶融石英です。高純度の天然石英砂を電気アーク炉で溶融して製造されます。
溶融石英が知られている優れた耐熱性および耐薬品性を示しますが、天然砂には微量の金属不純物（アルミニウム、鉄、チタンなど）が含まれています。これらの不純物は、要求の厳しい光学用途での使用を制限します。
タイプII：火炎溶融石英
このタイプも天然石英砂から製造されますが、水素-酸素炎で溶融されます。このプロセスにより、電気溶融石英よりも純度が高く、金属不純物が少ない材料が得られます。
火炎溶融の主な特徴は、ガラス中に閉じ込められる高濃度の水酸基（OH基）です。これにより、UVスペクトルで優れた透過率が得られますが、赤外線（IR）領域で強い吸収帯が生じます。
タイプIII & IV：合成溶融石英
この材料は、利用可能な最高純度レベルを表します。天然砂から始めるのではなく、合成溶融石英は、最も一般的には四塩化ケイ素（SiCl₄）などの化学ガス前駆体から生成されます。
このプロセスは、天然石英に固有の金属不純物を回避し、特に深紫外域で優れた光学透過率をもたらします。このプロセスにより、水酸基（OH）含有量を正確に制御することも可能になり、明確なサブタイプが生まれます。
トレードオフの理解：不純物と性能
種類の選択は、すべての面で「より良い」ものが一つあるというものではめったにありません。それは、特定の用途と材料固有の特性に基づいた計算された決定です。
金属不純物の影響
主に電気溶融石英（タイプI）に見られる金属不純物は、光の吸収中心として機能します。これにより、材料の紫外線スペクトルでの光透過能力が劇的に低下します。
炉管、熱電対シース、または一般的な実験器具など、光学透過率が主要な懸念事項ではない用途では、これは完全に許容されます。UV光学系では、これは重大な故障点となります。
水分含有量（OH基）の役割
水酸基（OH基）は、赤外線（IR）透過率に大きな影響を与えます。火炎溶融石英（タイプII）のようにOH含有量が高い材料は、特定のIR波長、特に2.7 µm付近で光を強く吸収します。
合成溶融石英は、「低OH」または「高OH」として製造できます。高OHグレードは優れた深紫外性能を提供し、低OHグレードは近赤外スペクトル全体で高い透過率を必要とする用途向けに特別に設計されています。
決定要因としてのコスト
製造の複雑さはコストに直接相関します。電気溶融石英は、工業用および構造用として最も経済的な選択肢です。
火炎溶融石英は中間的な位置を占め、UV性能とコストの良好なバランスを提供します。合成溶融石英は、高純度化学プロセスが関与するため最も高価であり、その卓越した光学品質が不可欠な用途のために確保されています。
用途に合った種類の選び方
正しい材料を選択するには、その特性を主要な目標に合わせる必要があります。
- 熱安定性と耐薬品性が主な焦点である場合：電気溶融石英は、炉部品、るつぼ、ロッドに不可欠な利点を最低コストで提供します。
- 汎用UV透過率（例：UVランプ）が主な焦点である場合：火炎溶融石英は、近UVスペクトルで良好な性能を持つ費用対効果の高いソリューションを提供します。
- 深紫外（<250 nm）での高性能光学系が主な焦点である場合：高純度合成溶融石英が、最大の光透過率を確保するための唯一の選択肢です。
- 赤外線（IR）スペクトルでの性能が主な焦点である場合：水分含有量による吸収帯を避けるために、低OH合成溶融石英が必要です。
製造が純度と性能をどのように決定するかを理解することで、技術的要件と予算要件の両方を満たす正確な種類の溶融石英を自信を持って選択できます。
要約表：
| タイプ | 原材料 | 主な特徴 | 主な用途 |
|---|---|---|---|
| タイプI：電気溶融 | 天然石英砂 | 費用対効果が高い、金属不純物を含む | 工業用および構造用（炉管、実験器具） |
| タイプII：火炎溶融 | 天然石英砂 | 高OH含有、良好なUV透過率 | UVランプ、費用対効果の高いUV用途 |
| タイプIII & IV：合成溶融石英 | 化学前駆体（例：SiCl₄） | 最高純度、OH含有量を制御 | 高性能UV/IR光学系、深紫外用途 |
あなたの研究室の特定のニーズにどのタイプの溶融石英が適しているか不明ですか？ KINTEKは、要求の厳しい熱および光学用途向けの溶融石英部品を含む、高純度実験器具および消耗品を専門としています。当社の専門家は、UV/IR透過率、熱安定性、予算に関するお客様の要件に基づいて、理想的な材料を選択するお手伝いをいたします。
今すぐ当社の技術チームにご連絡ください。個別相談を通じて、お客様の実験プロセスに最適な性能を確保します。
