油圧鍛造プレスは最大力を発揮できますか？油圧の限界を理解する

はい、もちろんです。油圧鍛造プレスには厳密な最大力制限があります。この制限は任意のものではなく、プレスの油圧システムの最大圧力やコンポーネントの物理的なサイズを含む、プレスの設計によって決定される基本的な特性です。

油圧プレスの最大力は計算上の上限であり、油圧システムが安全に発生できる最高圧力と、それが作用するピストンの表面積という2つの主要な要因によって定義されます。この限界を超えると、システムの壊滅的な故障につながります。

油圧プレスが力を発生させる仕組み

基本原理：パスカルの原理

すべての油圧プレスの核心には、パスカルの原理として知られる流体力学の基本原則があります。この原理は、密閉された非圧縮性流体に加えられた圧力が流体全体に均等に伝達されることを示しています。

簡単に言えば、油圧ポンプがシステム内のオイルに高圧を発生させます。この加圧されたオイルは、大きなシリンダーに送られます。

圧力を力に変換する

プレスの巨大な力は、この高圧流体がラム（ram）とも呼ばれる大きなピストンに押し付けられるときに発生します。この関係は、力 = 圧力 × 面積というシンプルで強力な公式によって支配されています。

わずかな油圧圧力が、主ピストンの大きな表面積に作用することで、莫大な出力の力に増幅されます。これにより、プレスは何千トンもの力として定格されるのです。

最大力を決定する要因

要因1：最大システム圧力

ポンプ、ホース、シールを含む油圧システムには、最大作動圧力があります。これは重要な安全および設計上の制限です。

ポンプは特定の最大圧力（PSIまたはbarで測定）を発生するように設計されています。システムをこの定格圧力以上に押し上げようとすると、ホースの破裂、シールの吹き抜け、ポンプの壊滅的な故障を引き起こす危険があります。

要因2：ピストン表面積

2番目の重要な要因は、油圧シリンダー内の主ピストンの表面積です。公式が示すように、ピストン面積が大きいほど、利用可能な圧力がより大きな出力の力に掛け合わされます。

したがって、最大理論力は、システムが維持できる最高の安全圧力に、その主ピストンの表面積を掛けたものになります。

要因3：構造的完全性

プレス自体—そのフレーム、コラム、ベッド—は、発生する巨大な力に耐えられるほど強くなければなりません。構造は、加えられる力に対する等しく反対の反作用に抵抗するように設計されています。

もしプレスが何らかの方法で定格トン数を超えて作動させられた場合、鋼鉄のフレーム自体が次の故障点となり、構造的崩壊につながります。

トレードオフの理解

力と速度の関係

一般的な誤解は、プレスが最大力と最大速度を同時に供給できるというものです。与えられた油圧動力ユニットでは、この2つは逆相関の関係にあります。

非常に大きなピストンを持つプレスはより大きな力を発生しますが、特定の距離を移動させるにはより多くのオイル量が必要です。これは、同じ油圧流体流量を前提とすると、小さなピストンを持つプレスよりも自然に遅く動くことを意味します。

サイクルタイム対トン数

大量生産では、サイクルタイムが重要です。より速いプレスは1時間あたりのサイクル数を多く完了します。しかし、高トン数で高速を実現するには、より多くのオイル流量を供給できる、より大きく、より強力で、より高価な油圧動力ユニットが必要になります。

これにより、基本的な設計と購入のトレードオフが生じます。生のパワー（トン数）の必要性と生産速度（サイクルタイム）の必要性のバランスを取る必要があります。

アプリケーションに最適な選択をする

プレスを選択または操作するには、主な目的を理解する必要があります。「最良の」プレスとは、特定の操作ニーズに合致するものです。

• 厚い材料や高強度材料の成形が主な焦点である場合： 大きなピストンと高圧油圧システムを備えた高トン数定格のプレスを優先する必要があります。
• 小型部品の大量生産が主な焦点である場合： サイクルタイムを短縮し、時間あたりの部品数を最大化するために、低トン数、高速プレスが役立つ場合があります。
• 汎用性が主な焦点である場合： 圧力と速度の両方を正確に調整できる最新の制御を備えたプレスを探してください。これにより、各サイクルを特定の作業に合わせて調整できます。

結局のところ、プレスの最大力が厳格な限界であることを理解することで、機器を安全かつ効果的に選択し、操作することができます。

要約表：

要因	説明	最大力への影響
最大システム圧力	油圧ポンプとシールが処理できる最高の安全圧力（PSI/bar）。	力 = 圧力 × 面積の式の圧力変数を直接制限します。
ピストン表面積	油圧シリンダー内の主ピストン/ラムのサイズ。	面積が大きいほど、利用可能な圧力がより大きな出力の力に掛け合わされます。
構造的完全性	プレスフレーム、コラム、ベッドの強度。	構造は力を支える必要があり、トン数を超えると壊滅的な故障の危険があります。
油圧動力ユニット	ポンプがオイル流量を供給する能力。	最大力とプレス速度（サイクルタイム）のトレードオフを決定します。

お客様の力と速度の要件に完全に一致する油圧鍛造プレスが必要ですか？

KINTEKでは、油圧プレスを含む堅牢なラボ機器の提供を専門としており、精度と耐久性のために設計されています。当社の専門家は、材料成形または生産プロセスを最適化するために、適切なトン数とサイクルタイムのプレスを選択するお手伝いをいたします。

当社のチームに今すぐお問い合わせいただき、お客様の特定のアプリケーションについてご相談の上、KINTEKのソリューションがラボの効率と安全性をどのように向上させることができるかをご確認ください。

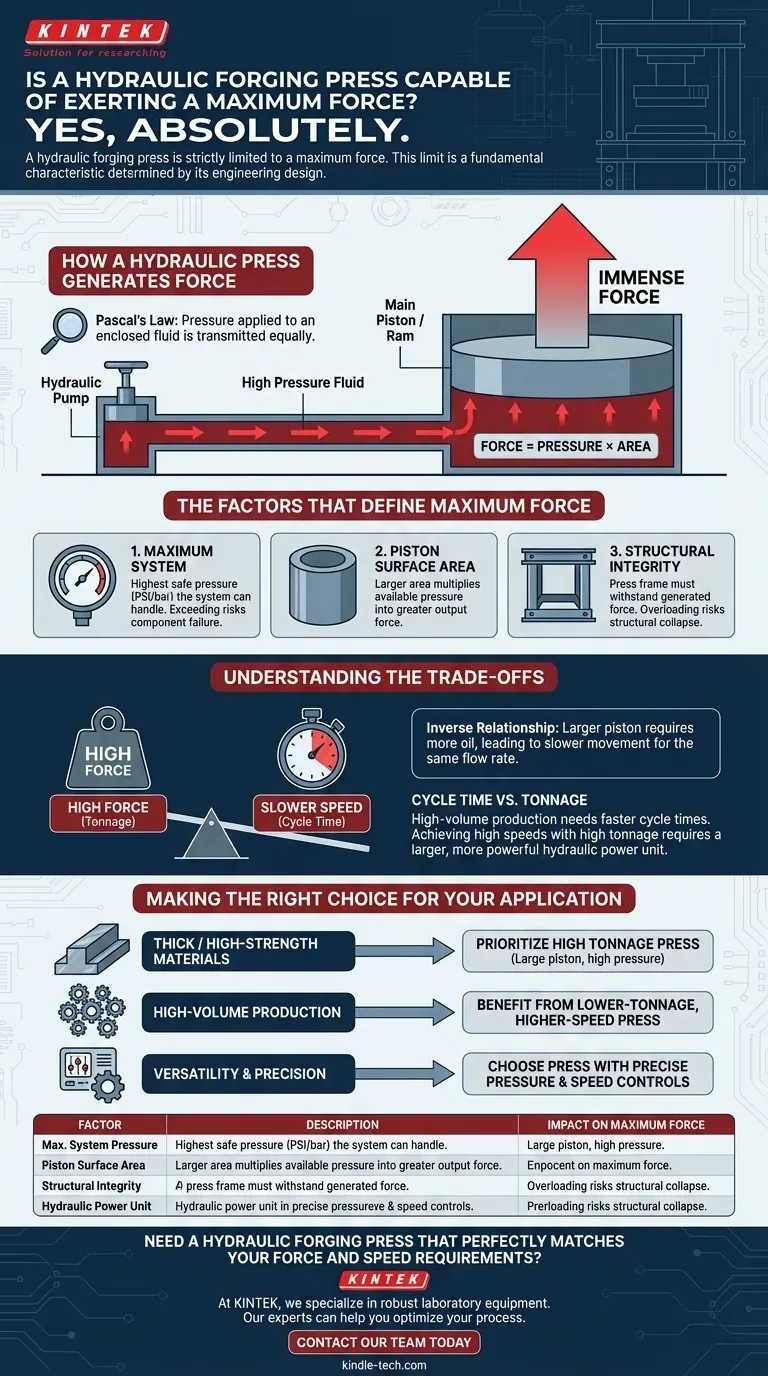

ビジュアルガイド
