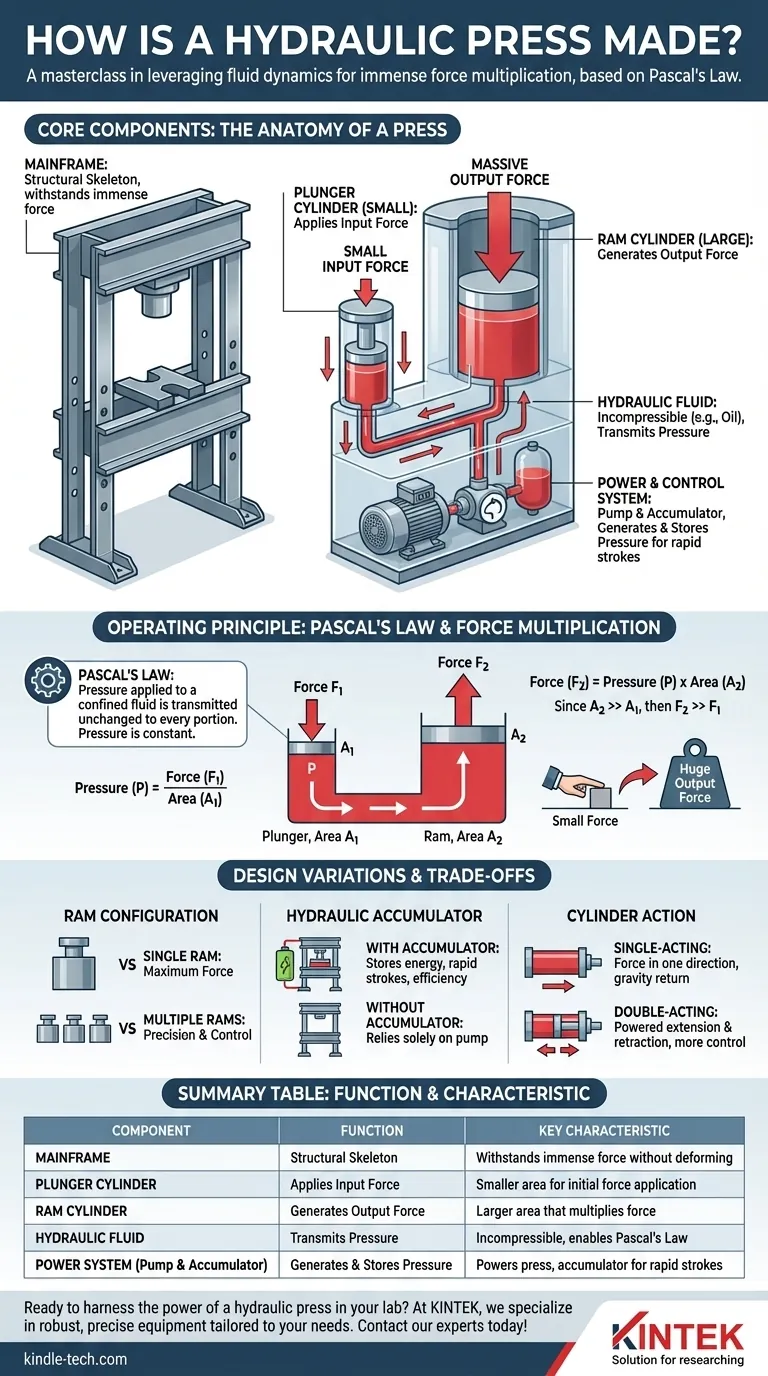

油圧プレスはどのように作られるのか？フレームから力まで：強力な機械の構築

本質的に、油圧プレスはいくつかの主要なコンポーネントから構成されています。メインフレーム、サイズの異なる2つの連結されたシリンダー（小さなプランジャーと大きなラム）、そしてそれらの間で油圧作動油を送り込む動力システムです。アセンブリ全体は、圧力を保持するだけでなく、力を増幅するように設計されています。この増幅は、流体力学の基本原理を利用することによって達成されます。

油圧プレスは強度のためだけに作られるのではなく、パスカルの法則を利用するために設計された工学システムです。その構造の巧妙さは、非圧縮性の流体を使用して、小さなピストンに加えられた小さな入力力を、大きなピストン上で巨大な出力力に変換することにあります。

油圧プレスの主要コンポーネント

油圧プレスは、構造要素、油圧要素、および制御要素のアセンブリです。各部品には明確で重要な機能があります。

メインフレーム

メインフレームはプレスの構造的骨格です。作動中に発生する巨大な力に耐え、変形しないように、信じられないほど堅牢でなければなりません。

油圧シリンダー（プランジャーとラム）

この2シリンダーシステムがプレスの心臓部です。

プランジャーとして知られる小さい方のシリンダーは、初期の力が加えられる場所です。ラムと呼ばれる大きい方のシリンダーは、物体を破砕したりプレスしたりするなど、作業を行うために動く部分です。両者は、流体がそれらの間を通過できるようにする経路によって接続されています。

作動油

非圧縮性の流体、通常は特殊なオイルがシリンダーを満たします。その主な役割は圧力を伝達することです。容易に圧縮されないため、システムの一部の部分に加えられた圧力は、システム全体に均等に伝達されます。

動力および制御システム

このシステムがプレスを機能させます。これには、流体に圧力をかける油圧ポンプと、圧力のための充電式バッテリーのように機能する油圧アキュムレータが含まれます。アキュムレータは高圧流体を貯蔵し、要求に応じて放出して、迅速で強力な推力を得ます。

作動原理：パスカルの法則による力の増幅

プレスがどのように「作られるか」を理解することは、それが機能する物理学を理解することと切り離せません。設計全体はパスカルの法則の応用です。

パスカルの法則とは？

この法則は、閉じ込められた非圧縮性流体に加えられた圧力が、流体のすべての部分および容器の壁に変化せずに伝達されることを述べています。簡単に言えば、システム内のどこでも圧力が一定であるということです。

プランジャーへの力の印加

比較的少量の機械的力がプランジャーに加えられ、それを油圧作動油に押し込みます。これにより流体内に圧力が生成され、これは圧力 = 力 / 面積として計算されます。

ラムでの巨大な力の生成

圧力が流体全体に均等に伝達されるため、同じ圧力がはるかに大きいラムシリンダーに加えられます。しかし、ラムは表面積がはるかに大きいため、結果として得られる出力力は大幅に増幅されます。

力 = 圧力 x 面積の公式がこれを証明します。小さな面積に加えられた小さな力は、大きな面積に適用されると巨大な出力力を生み出す圧力を生成します。これが油圧プレスの機械的利点です。

トレードオフと設計のバリエーションの理解

すべての油圧プレスが同じように作られているわけではありません。特定の設計は、意図された用途と必要な性能に基づいて選択されます。

シングルラムとマルチプルラム

単一の大きなラムは最大の力を提供しますが、多くの最新のプレスでは一連の小さなラムを使用しています。この構成により、作業面全体にわたる力の分布をはるかに細かく制御できます。

油圧アキュムレータの役割

アキュムレータのないプレスは、動力のためにポンプだけに頼らなければなりません。アキュムレータを含めることで、システムはアイドル中にエネルギーを貯蔵し、それを迅速に放出して高速で強力なストロークを可能にし、全体的な効率とサイクル速度を向上させることができます。

単動シリンダーと複動シリンダー

単動シリンダーは一方向（通常は伸長）にのみ力を加えます。リターンスロークは重力やスプリングによって処理されます。複動シリンダーは、油圧を使用して伸長ストロークと収縮ストロークの両方に動力を供給し、より多くの制御とパワーを提供します。

目標に合った適切な選択をする

油圧プレスの構造は、その意図された目的に左右されます。コンポーネントとパフォーマンスの関係を理解することが鍵となります。

主な焦点が力の最大化である場合： ラムの表面積とプランジャーの比率が最も重要な設計要因です。
主な焦点が精度と制御である場合： 複数の小さなラムと洗練された油圧制御システムを備えた設計は、単一の巨大なラムよりも優れています。
主な焦点が速度と効率である場合： 適切にサイズ設定された油圧ポンプと油圧アキュムレータの組み合わせが、エネルギーを管理し、迅速なサイクルを可能にするために不可欠です。

結局のところ、油圧プレスの構築は、単純な原理から強力なツールを作成するために物理学を活用するマスタクラスです。

要約表：

コンポーネント	機能	主な特性
メインフレーム	構造的骨格	変形せずに巨大な力に耐える必要がある
プランジャーシリンダー	入力力の印加	初期の力が加えられる小さい方の面積
ラムシリンダー	出力力の生成	作業のために力を増幅する大きい方の面積
作動油	圧力の伝達	パスカルの法則を可能にする非圧縮性の流体（例：オイル）
動力システム（ポンプおよびアキュムレータ）	圧力の生成と貯蔵	プレスに動力を供給する。アキュムレータは迅速で強力なストロークを可能にする
