プレス機械はどのように機能するのか？産業用パワーのための力増幅の活用

プレス機械の核心は、動力源を使用して、特定の領域に制御された巨大な力を生成し、印加することにあります。 この力は、通常、油圧式または空気圧式システムによって生成され、ラムまたはプレートを介して伝達され、静止したベッド上に置かれた材料を圧縮、成形、接合、または打ち抜きます。

ほとんどの産業用プレスを支える真の原理は、単に力を加えることではなく、力の増幅です。非圧縮性の流体を使用することにより、小さく管理しやすい入力力を非常に大きな出力力に変換し、最も頑丈な材料の成形さえも可能にします。

基本的な原理：力の増幅

プレスが機械的な入力よりもはるかに大きなトン数を生成できる能力は、流体力学の基本的な原理に基づいています。これは、これらの強力な機械がどのように動作するかを理解するための鍵です。

パスカルの原理の紹介

油圧プレスを支える原動力はパスカルの原理です。これは、密閉された非圧縮性流体に加えられた圧力が、流体のすべての部分および容器の壁に均等に減衰することなく伝達される、というものです。

小型と大型の2つの連結されたシリンジを想像してください。小型シリンジのプランジャーをわずかな力で押すと、流体内に圧力が生成されます。この同じ圧力が、大型プランジャーの全表面に作用し、より大きな出力力を生み出します。

これは、油圧プレスがどのように力を増幅させるかというまさにその仕組みです。ポンプが作動油に加える小さな力が、メインのプレスシリンダーによって加えられる巨大な力となって現れます。

主要な油圧システム

典型的な油圧プレスは、この原理を次の3つの主要コンポーネントを使用して動作に移します。

1. 油圧ポンプ： これは、作動油（通常はオイル）に初期圧力を加えるモーターです。これは、私たちのシリンジの例における「小さな力」を生み出します。
2. 流体： オイルは圧力を伝達する媒体として機能します。ほとんど圧縮されないため、損失なく効率的にポンプからシリンダーへ力を伝達します。
3. シリンダーとピストン： これは大型の「出力」シリンダーです。加圧された流体が大きなピストン（ラムとも呼ばれる）に押し付けられ、これが巨大な増幅された力で下降し、作業を実行します。

プレスの作動サイクル

基本的な原理は一定ですが、プレスの動作は、油圧システムによって制御される、明確で反復可能なサイクルで発生します。

作動：下降ストローク

サイクルは、ポンプが作動すると開始されます。ポンプは作動油をメインシリンダーに送り込み、ピストンとそれに接続されたラムを下降させてワークピースに向かわせます。

保持：一定の力の印加

ラムが接触した後、システムは特定の時間、設定された圧力を維持します。これは保持時間（dwell time）として知られています。これは、接着剤の硬化、複雑な形状の成形、または完全な接合の確保などのプロセスにとって極めて重要です。

後退：上昇ストローク

保持時間が完了すると、油圧システムのバルブが反転します。流体圧力が解放され、ピストンが始点位置に後退し、完成した部品を取り外し、新しいワークピースを装填できるようになります。

バリエーションとトレードオフの理解

すべてのプレスが同じではありません。必要な力、速度、および用途に基づいて、特定の動力源と追加機能が選択されます。

油圧プレス：比類のないパワーと制御

これは、高荷重用途で最も一般的なタイプです。信じられないほどの力生成能力と、圧力および速度に対する正確な制御を提供します。主なトレードオフは、一般的に他のタイプよりも遅く、オイル漏れを防ぐためのメンテナンスが必要になることです。

空気圧プレス：速度とシンプルさ

これらのプレスは、オイルの代わりに圧縮空気を使用します。空気が圧縮可能であるため、油圧プレスほどの極端な力を生成することはできません。しかし、これらは非常に高速でクリーン、機械的にも単純であるため、小型部品の高速打ち抜き、穴あけ、組み立てに最適です。

特殊プレス：熱と複雑さの追加

多くの産業プロセスでは、単なる力以上のものが必要です。

• 熱プレス（Hot Presses） は、接着剤の硬化、材料の積層、複合材料の接合のために、加熱要素をプラテンに組み込みます。
• 熱間静水圧プレス（HIP） は、これをさらに進め、密閉チャンバー内で高温と均一なガス圧力を全方向から印加します。これは、金属粉末や先進セラミックスから高密度で欠陥のない部品を作成するために使用されます。

目標に合わせた適切な選択

適切なプレスは、常に実行する必要のある作業によって決まります。決定は、要求される力、サイクル速度、および材料自体の性質にかかっています。

• 鍛造や厚い金属の成形のために最大の力を最優先する場合： その比類のないパワーのため、油圧プレスが唯一の選択肢となります。
• 打ち抜きや軽度の組み立てのために高速の繰り返しを最優先する場合： 空気圧プレスは、大量生産に必要な速度とシンプルさを提供します。
• 複合材料の接合や先進材料の作成を最優先する場合： 力と熱エネルギーの両方を印加するために、特殊な熱プレスまたは熱間静水圧プレスが必要です。

力の増幅の原理を理解することで、あなたは今やプレスを単なる蛮力機械としてではなく、産業用パワーの精密な道具として見ることができるようになります。

要約表：

特徴	油圧プレス	空気圧プレス	熱プレス / HIP
動力源	作動油（オイル）	圧縮空気	作動油＋熱／ガス圧力
主な利点	比類のない力と制御	高速性とシンプルさ	接合・硬化のための熱と圧力
標準的な力	非常に高い	中程度	高い〜非常に高い
理想的な用途	鍛造、厚い金属の成形	高速打ち抜き、軽度の組み立て	複合材料、先進材料、積層材

あなたの用途に最適なプレスを見つける準備はできましたか？

油圧プレスの巨大な力、空気圧システムの高速性、または特殊な熱プレスの高度な機能が必要な場合でも、KINTEKはあなたの研究所および産業ニーズを満たす専門知識と設備を備えています。当社のチームは、生産効率と材料の成果を高めるために適切なプレスを選択するお手伝いをします。

KINTEKに今すぐお問い合わせいただき、パーソナライズされたコンサルテーションを受け、当社のプレスソリューションがどのようにあなたの成功を後押しできるかを発見してください。

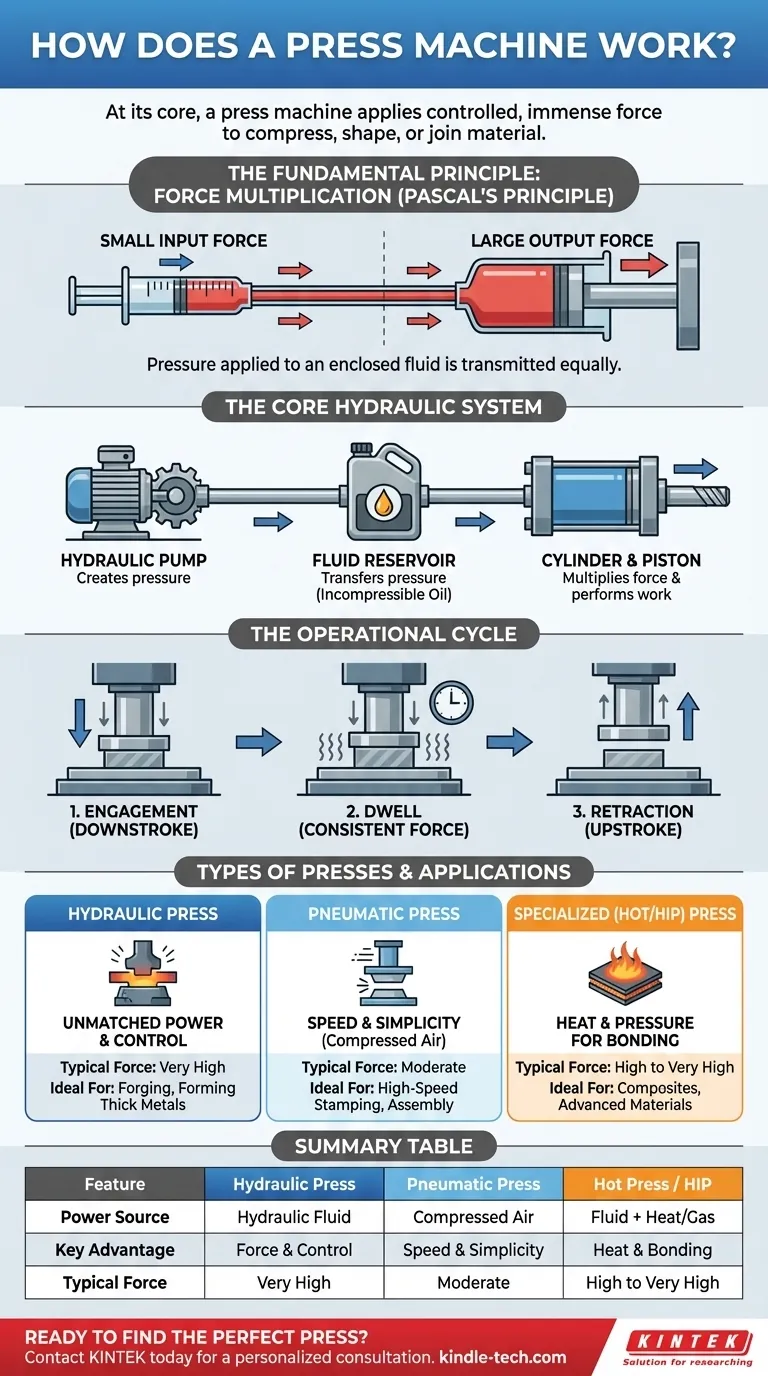

ビジュアルガイド
