細骨材のふるい分けに使用される標準的な装置は、機械式ふるい振とう機です。 この装置は、積み重ねられた試験ふるいのスタックを攪拌するプロセスを自動化し、粒子をサイズ別に効率的かつ再現性高く分離することを可能にします。適切なふるい分析は、砂のような材料の粒度、つまり粒度分布を決定するための基本であり、これはコンクリート、アスファルト、および地盤工学における重要な品質管理試験です。
ふるい振とう機の特定のモデルは、ふるいスタックに一貫した再現性のあるエネルギーを供給する能力よりも重要ではありません。あなたの真の目標は、ASTM C136などの業界標準に準拠した正確な粒度分析を達成することであり、サンプル準備から最終計算までのテスト手順全体がその結果を保証します。
ふるい分析の構造
ふるい振とう機は、管理された試験プロセスの一つの構成要素に過ぎません。細骨材に関する信頼性の高いデータを取得するには、システム全体を理解することが重要です。
ふるいスタック：標準化された測定
分析の核となるのは、試験ふるいのスタックです。これらは、正確に指定された正方形の開口部を持つワイヤーメッシュスクリーンを保持する円形のフレームです。
細骨材（砂）の場合、一般的なスタックは、上から下へ、U.S.標準ふるいサイズNo. 4 (4.75mm)、No. 8 (2.36mm)、No. 16 (1.18mm)、No. 30 (600µm)、No. 50 (300µm)、No. 100 (150µm)を含みます。一番下には、No. 100ふるいを通過したすべての材料を収集するための固いパンが置かれます。
ふるい振とう機：一貫したエネルギーの供給
振とう機の目的は、手動での振とうのばらつきをなくすことです。粒子が適切なふるいに保持されるまで、メッシュの開口部を通過する十分な機会が与えられるように、標準化された機械的動作を与えます。
この一貫したエネルギーこそが、異なる技術者や異なるラボ間で試験の再現性を高め、品質保証にとって不可欠なものとなります。
サンプル：真実の源
最も高度な振とう機でも、不適切なサンプルを修正することはできません。試験される細骨材は、より大きな山から四分法またはサンプルスプリッターを使用して採取された、代表的なサブサンプルでなければなりません。
さらに、サンプルはふるい分けの前に恒量になるまで乾燥させる必要があります。これにより、水分含有量が変数から除外され、骨材粒子自体の重量のみを測定することが保証されます。
ふるい振とう機の種類とそのメカニズム
同じ機能を果たしますが、異なる振とう機は異なる機械的動作を使用します。使用される方法は、従うべき試験標準によって指定される場合があります。
機械式タッピング振とう機
これらは業界の伝統的な主力であり、一般的に「Ro-Tap」というブランド名で呼ばれることもあります。水平方向の円運動と、ふるいスタックの上部にあるハンマーアームからの垂直方向のタッピング動作を組み合わせます。
この積極的な動作は粒子の分離に非常に効果的であり、多くの古いASTMおよびAASHTO標準で明示的に参照されているため、適合性試験で一般的な選択肢となっています。
振動式振とう機
これらのより近代的なユニットは、電磁駆動を使用して、サンプルをふるい表面上で上下および横方向に動かす三次元の投げ動作を生成します。
タッピング振とう機よりも大幅に静かで、多くの場合、振幅とふるい分け間隔を調整できます。これにより、より多くの制御が可能になり、激しいタッピング試験中に崩壊する可能性のある脆い骨材に対してより穏やかです。
音波ふるい機
この特殊なカテゴリは、主に非常に細かい粉末や150µm未満（No. 100ふるいを通過する）の材料に使用され、標準的な細骨材の粒度分析には使用されません。機械的な攪拌ではなく、振動する空気の柱を使用して粒子を分離します。
トレードオフと重要な考慮事項の理解
装置の選択には、コンプライアンス、ラボ環境、および材料タイプのバランスを取ることが含まれます。
標準への準拠
これが最も重要な要素です。多くの建設材料仕様書や政府契約では、ASTM C136のような標準を参照しており、これらはしばしば機械式タッピング振とう機を使用して開発されました。振動式振とう機も受け入れられていますが、使用する場合は、統計的に同等の結果が得られることを実証する必要があるかもしれません。
騒音とラボ環境
機械式タッピング振とう機は非常に騒がしく、安全で快適なラボ作業のために専用の防音エンクロージャーが必要です。振動式振とう機ははるかに静かで、開放的なラボ環境にはるかに適しています。
粒子の完全性
タッピング振とう機の積極的な動きは、より柔らかいまたは脆い骨材を劣化させ、大きな粒子を分解して、粒度結果が実際よりも細かく見えるように歪める可能性があります。振動式振とう機のより穏やかな動作は、このリスクを最小限に抑えます。
目標に合った適切な選択をする
主要な試験要件に基づいて機器を選択してください。
- 契約作業のための従来のDOTまたはASTM仕様への厳格な遵守が主な焦点である場合： 機械式タッピング振とう機が最も弁護可能で広く認識されている選択肢です。
- 現代のラボ環境での内部品質管理が主な焦点である場合： 振動式振とう機は、優れたオペレーターの快適性、より多くの制御、およびより広範な材料タイプに適しています。
- 壊れやすい材料の可能な限り真の粒度サイズが主な焦点である場合： 振幅調整可能な振動式振とう機は、粒子の劣化を避けるためにエネルギーを調整できます。
最終的に、最良の装置は、プロジェクトの特定の試験要件に準拠した再現性のある結果を提供するものです。
要約表：
| ふるい振とう機タイプ | 主要メカニズム | 最適用途 | 主な考慮事項 |
|---|---|---|---|
| 機械式タッピング（例：Ro-Tap） | 水平円運動＋垂直タッピング | 従来のASTM/DOT仕様への厳格な準拠 | 騒がしい、壊れやすい粒子を劣化させる可能性あり |
| 振動式 | 電磁3D投げ動作 | モダンなラボ、壊れやすい材料、オペレーターの快適性 | より静か、振幅調整可能 |
| 音波ふるい機 | 振動する空気の柱 | 非常に細かい粉末（<150µm） | 標準的な細骨材の粒度分析には不向き |
KINTEKの適切な機器で、正確で再現性のある細骨材分析を実現しましょう。
お客様のラボが機械式振とう機による厳格なASTM C136準拠を必要とする場合でも、振動式モデルのより静かで穏やかな操作を求める場合でも、KINTEKには解決策があります。当社は、ふるい振とう機や試験ふるいを含む高品質のラボ機器を専門とし、お客様の粒度試験が正確で効率的であり、業界標準を満たしていることを保証します。
お客様の特定のニーズに最適な機器の選択をお手伝いいたします。今すぐ専門家にご連絡ください。個別にご相談を承ります！

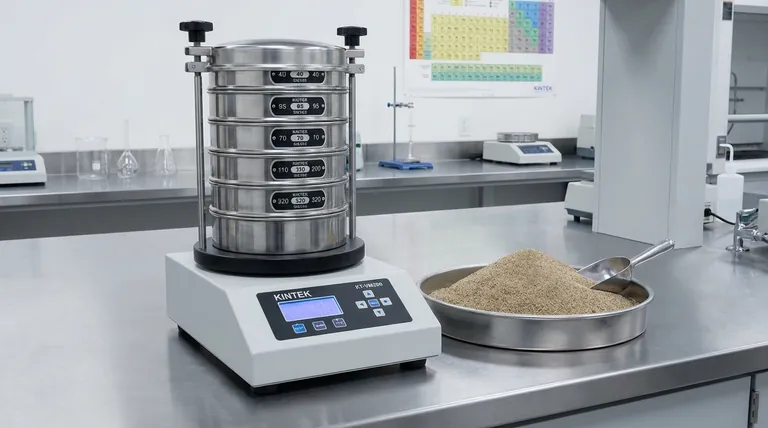

ビジュアルガイド
