XRF膜厚測定の原理とは？非破壊コーティング分析を解き明かす

その核心において、X線蛍光（XRF）膜厚測定の原理は、X線を使って原子に「話させ」、その話を聞くことにあります。XRF分析装置は、コーティングされたサンプルに一次X線ビームを照射し、コーティング層と下地材料（基板）の両方の原子に、それぞれ固有の特性X線を放出させます。各層から戻ってくる信号の強度を測定することで、装置はコーティングに触れることなく、その厚さを正確に計算できます。

基本的な洞察は次のとおりです。コーティングの厚さは、基板からの信号がどれだけ遮断されるか、そしてコーティング自身の信号がどれだけ強いかを直接的に決定します。XRFは、この信号間の関係を測定することで、高速、非破壊、かつ非常に正確な膜厚測定値を提供します。

XRFが蛍光を膜厚に変換する方法

この原理を理解するには、一連の出来事に分解して考えるのが最善です。各ステップは、高度に制御された物理プロセスの重要な部分です。

ステップ1：一次X線による励起

プロセスは、装置が高エネルギーX線の集束ビームを生成するところから始まります。この一次ビームは、サンプルの表面の小さなスポットに照射されます。このビームを、材料を「活性化」する初期のエネルギー源と考えてください。

ステップ2：原子蛍光

これらの一次X線がサンプルに当たると、原子の内殻から電子を弾き出すのに十分なエネルギーが伝達されます。これにより、不安定な空孔が生じます。

安定性を取り戻すために、より高エネルギーの外殻の電子がすぐに落ちてきて、その穴を埋めます。この遷移により、蛍光と呼ばれるプロセスで、二次X線という形で特定の量のエネルギーが放出されます。

決定的なのは、この蛍光X線のエネルギーが、それが由来する元素の固有の「指紋」であるということです。金原子は、銅原子や亜鉛原子とは異なるX線信号を放出します。

ステップ3：検出と信号分離

XRF分析装置内の高感度検出器が、これらの戻ってくる蛍光X線を捕捉します。分析装置の電子機器は、エネルギーレベルを区別できるため、コーティング材料から来るX線と基板材料から来るX線の数を数えることができます。

ステップ4：計算原理

ここで測定が行われます。装置のソフトウェアは、主に次の2つの方法で信号強度を分析します。

1. 基板信号の減衰： コーティングが厚くなるにつれて、下にある基板から脱出しようとする蛍光X線をますます吸収します。薄いコーティングは多くの基板信号を通過させますが、厚いコーティングはそれらのほとんどを遮断します。

2. コーティング信号強度： 逆に、コーティングが厚いほど、励起される原子が多くなります。これにより、コーティング自体からの蛍光信号が強くなります。

コーティング信号と基板信号の比率と強度を、事前にロードされた校正曲線と比較することで、ソフトウェアは正確な膜厚を計算します。

トレードオフと限界の理解

XRF技術は強力ですが、万能な解決策ではありません。その運用要件を理解することが、効果的に使用するための鍵となります。

校正の重要な役割

XRF分析装置は、膜厚を絶対的に測定するものではありません。信号強度を測定し、校正標準（既知の膜厚を持つ認定サンプル）からのデータと比較します。正確な校正が、正確な測定の基盤となります。

元素の違いが必須

XRFは、コーティングの「指紋」と基板の「指紋」を区別できることに依存しています。したがって、コーティングと基板は異なる元素で構成されている必要があります。XRFを使用して、アルミニウム基板上のアルミニウムコーティングの厚さを測定することはできません。

飽和膜厚

任意の材料の組み合わせについて、XRFが測定できる最大膜厚があります。これを飽和膜厚と呼びます。この点を超えると、コーティングが非常に厚いため、一次X線が基板に到達する前に完全に吸収されるか、基板からのすべての蛍光信号が遮断されます。分析装置は、膜厚がこの限界以上であることしか報告できません。

スポットサイズによる平均化

測定結果は、X線ビームによって照射される領域（「スポットサイズ」）全体の平均膜厚です。これは均一な表面では問題になりませんが、小さかったり不規則な形状の部品を測定する場合には要因となることがあります。

XRFが適切なツールとなるのはいつか？

この技術を正しく適用するかどうかは、測定目標に完全に依存します。

• 金属めっきの迅速な非破壊QCが主な焦点である場合： XRFは、鋼上の亜鉛、銅上の金、真鍮上のクロムなどの単層コーティングを測定するための業界標準です。
• 複雑な多層コーティングの分析が主な焦点である場合： 高度なXRFは理想的です。金/ニッケル/銅下地のような複数の異なる層の厚さを同時に測定できます。
• 有機コーティング（塗料、粉体塗装）や非常に軽い元素の測定が主な焦点である場合： XRFは一般的に最良の選択ではありません。これらの材料は非常に弱い蛍光信号しか生成しないためです。渦電流や超音波などの他の方法がより適していることがよくあります。

XRFが元素の指紋と信号強度をどのように利用するかを理解することで、精密な品質管理のためにその力を効果的に活用できます。

要約表：

主要な側面	説明
原理	コーティング層と基板層から放出される特性X線の強度を分析することで、膜厚を測定します。
方法	非破壊的で、信号減衰と蛍光強度を校正標準と比較することに基づいています。
最適用途	金属コーティング（例：鋼上の亜鉛、銅上の金）、多層コーティング。
限界	コーティング/基板に異なる元素が必要。飽和膜厚の限界がある。有機コーティングには不向き。

コーティングの精密で非破壊的な膜厚測定が必要ですか？ KINTEKは、ラボ機器と消耗品を専門とし、お客様のラボの品質管理ニーズに合わせた高度なXRF分析装置を提供しています。当社のソリューションは、金属および多層コーティングに対して高速で正確な結果を提供し、お客様の製品が最高の基準を満たすことを保証します。今すぐお問い合わせください。お客様の用途に最適なXRFツールを見つけます！

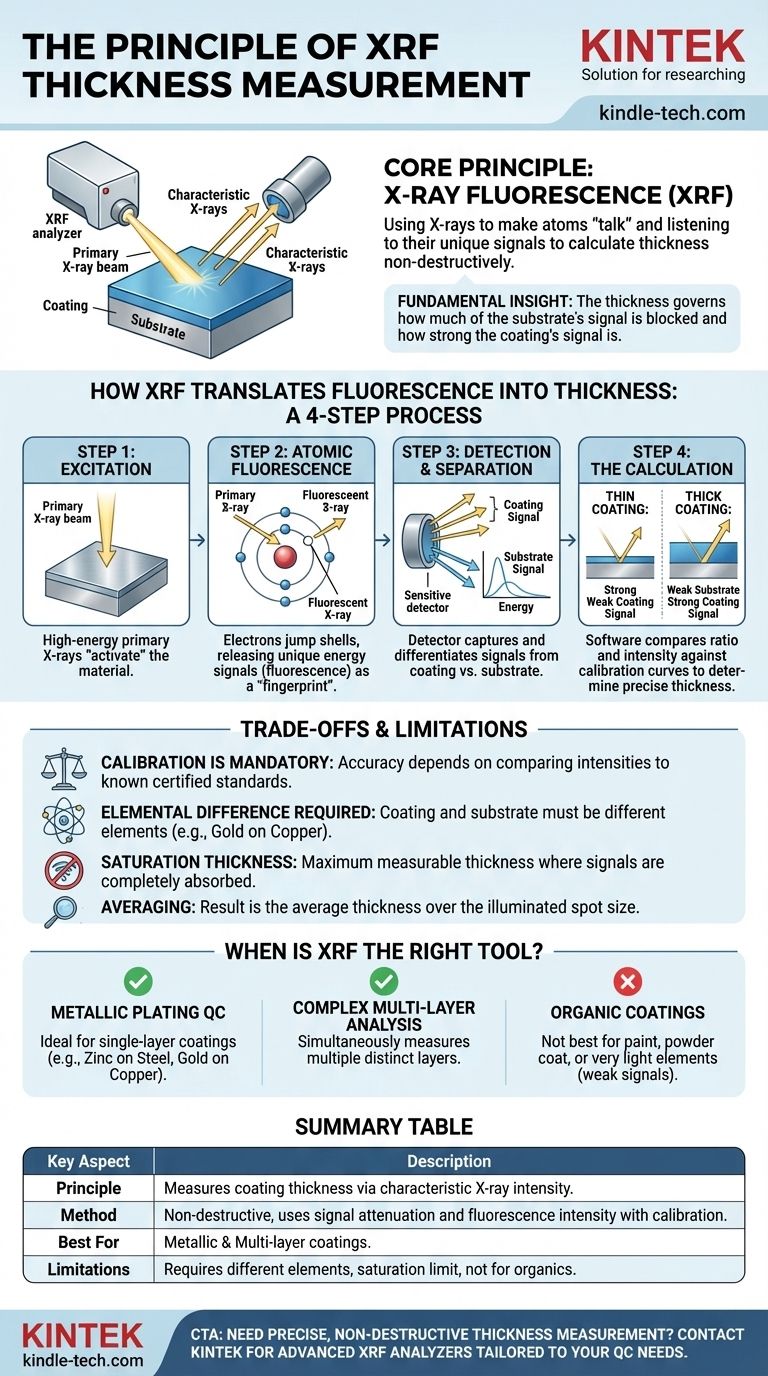

ビジュアルガイド
