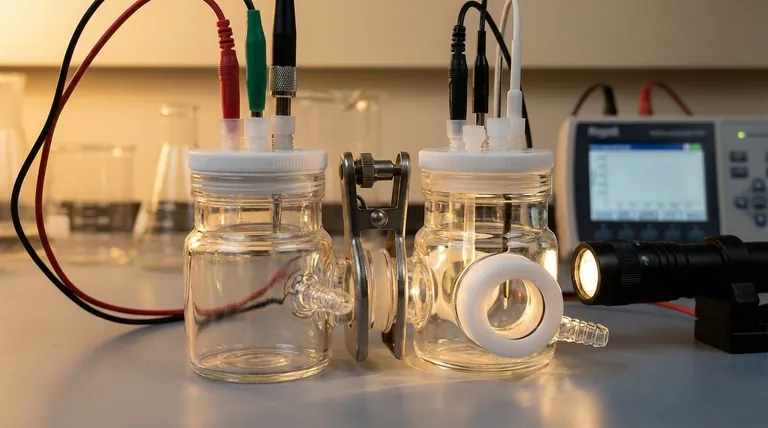

本質的に、H型光電気化学セル（PEC）は、光駆動化学反応を研究するために設計された特殊な二室構造の電気化学セルです。その特徴的な「H」の形状は、2つの分離したチャンバーで構成され、これらはブリッジで接続されています。このブリッジには、各チャンバー内の溶液が混合するのを防ぎつつ、イオンの通過を可能にするための膜が組み込まれています。この設計では、一方のチャンバーに透明な光学窓が設けられており、光源が作用電極を照射できるようになっています。
H型セルの基本的な目的は、光電気化学プロセスの2つの半反応を物理的に分離することです。この分離により、研究者は酸化反応と還元反応を個別に制御および分析することができ、これは標準的な単一チャンバーセルでは不可能です。
H型セルの構造
H型セルは、精密な電気化学分析のために特注されたツールです。その設計は、水の分解やCO2還元のような複雑な反応を研究する際に遭遇する一般的な課題に直接対応しています。
二室構造
セルは、2つの垂直なガラスチャンバーが水平なチューブで接合され、明確な「H」字型を形成しています。一方のチャンバーには、電解質中の光電極（作用電極）が収められ、もう一方のチャンバーには、別の電解質中の対極が収められています。
分離膜
2つのチャンバーを接続するブリッジには、通常、イオン交換膜（ナフィオンなど）または多孔質ガラスフリットなどのセパレーターが保持されています。この膜がセルの機能の鍵となります。これは、電気回路を完成させるためにイオンがチャンバー間を流れることを可能にしますが、2つの電解質のバルク混合を防ぎます。
光学窓
チャンバーの1つは、石英などのUV光および可視光に対して透明な材料で作られた光学窓を備えています。これにより、光源を光電極に正確に照射し、研究対象の光依存性反応を開始させることができます。
多用途な電極構成
この設計は、正確な電気化学測定の標準である完全な三電極システムをサポートしています。作用電極（試験対象の材料）と参照電極は一方のチャンバーに配置され、対極はもう一方のチャンバーに配置されます。これにより、作用電極と対極での反応が分離されます。
光電気化学において分離が極めて重要である理由
H型セルを使用する主な理由は、一方の半反応の生成物や反応物が他方の半反応に干渉するのを防ぐことです。この分離は、正確で意味のあるデータを取得するために不可欠です。
生成物のクロスオーバーの防止
水の分解を例にとると、光アノードでは光が酸素（O₂）の生成を助け、カソードでは水素（H₂）が生成されます。これらが単一チャンバーセルで起こるように混合してしまうと、再反応したり、爆発性の混合物を生成したりして、測定を台無しにし、安全上のリスクをもたらす可能性があります。
半反応の独立した最適化
異なる反応の最適な条件は大きく異なる場合があります。例えば、酸素発生反応はアルカリ性（高pH）溶液で最もよく機能するのに対し、CO₂還元反応は中性またはわずかに酸性の溶液でより効率的です。H型セルを使用すると、各チャンバーで異なるpHと電解質組成を維持し、両方の半反応の効率を同時に最大化できます。
望ましくない副反応の排除
セルの両半分を分離することで、一方の電極で生成された生成物がもう一方の電極に移動して望ましくない反応を起こすことがないように保証されます。この分離により、測定される電流が、研究しようとしている特定の反応の直接的な結果であることが保証されます。
トレードオフと限界の理解
H型セルは強力ですが、欠点がないわけではありません。その特殊な設計は、研究者が管理しなければならない複雑さをもたらします。
セル抵抗の増加
2つのコンパートメントを分離する膜は、システムにかなりのイオン抵抗を追加します。この抵抗は、反応を駆動するためにより高い電圧（過電圧）が必要になることを意味し、プロセスの全体的なエネルギー効率を低下させる可能性があります。
セットアップの複雑さ
単純なビーカーセルと比較して、H型セルは組み立て、洗浄、密閉がより複雑です。セルが漏れがないことを確認することが極めて重要です。なぜなら、2つのチャンバー間の汚染は、長時間の実験の結果を無効にする可能性があるからです。
物質輸送の制限
イオンが膜を通過できる速度は、特に高電流で実行されるように設計された実験において、ボトルネックになる可能性があります。イオンが十分に速く移動できない場合、測定しようとしている反応の全体的な速度が制限される可能性があります。
実験に適したセルの選択
H型セルを使用するかどうかの決定は、研究の目的に完全に依存します。
- 特定の半反応に関する基礎研究が主な焦点である場合： H型セルは、干渉なしに酸化または還元のいずれかを分離して研究するための理想的な選択肢です。
- 完全なデバイス（例：水の分解やCO₂変換用）の開発が主な焦点である場合： H型セルは、アノライトとカソライトを統合前に個別にテストおよび最適化するために不可欠です。
- 新しい材料の迅速なスクリーニングが主な焦点である場合： より単純な単一チャンバーセルの方が、H型セルのセットアップの複雑さを回避できるため、多くの材料の基本的な光活性を迅速に評価するのに実用的であることがよくあります。
適切な実験セットアップを選択することは、正確で意味のある光電気化学実験を設計するための最初のステップです。
要約表：
| 特徴 | 目的 |
|---|---|
| 二室構造 | 酸化半反応と還元半反応を物理的に分離する。 |
| イオン交換膜 | 反応物/生成物の混合を防ぎつつ、イオン電流の流れを可能にする。 |
| 光学窓（石英） | 光電極を照射し、反応開始を可能にする。 |
| 三電極システム | 分離された電極による正確な電気化学測定を可能にする。 |
