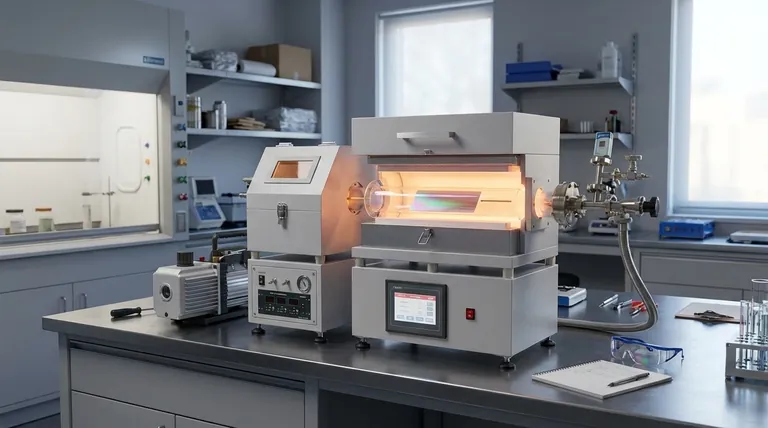

薄膜にはどのような種類がありますか？光学、電気、機能性コーティングのガイド

薄膜は、その主な機能によって分類されるのが一般的です。無数の材料が使用できますが、最も一般的な2つの分類は、光を操作するように設計された光学薄膜と、電流の流れを管理するように設計された電気薄膜です。

薄膜の「種類」は、その材料組成よりも、その意図された目的によって定義されます。光、電気、または物理的特性を制御する必要があるかどうかを理解することが、この技術をナビゲートする第一歩です。

機能的分類：主な区別

薄膜を区別する最も基本的な方法は、それが何を達成するように設計されているかによります。この機能的な区別が、材料の選択、成膜方法、そして最終的な用途を決定します。

光学薄膜

これらの膜は、光と相互作用するように設計されています。その目的は、表面が異なる波長を反射、透過、または吸収する方法を変えることです。

用途は広範囲にわたり、眼科用レンズの反射防止コーティング、鏡の反射層、光吸収を最大化するための太陽電池の特殊コーティングなどが含まれます。

電気薄膜

このカテゴリは、電気的特性の制御に焦点を当てています。これらの膜は、高導電性、高抵抗性（絶縁性）、または特定の半導体挙動を示すように設計できます。

それらは現代エレクトロニクスの基盤を形成し、集積回路、トランジスタ、その他の半導体デバイス内の複雑な層を作成するために使用されます。

その他の重要なカテゴリ

光学と電気は最も広範な分類ですが、多くの薄膜は他の重要な機能によって分類されます。

これらには、工具の腐食や摩耗に対する保護膜、宝飾品の装飾コーティング、バイオセンサーや薄膜電池用の特殊層などが含まれます。

薄膜の製造方法：成膜の概要

薄膜の特性は、それがどのように作成されるかと密接に関連しています。成膜として知られるこのプロセスは、材料を基板上に層ごとに、時には単一の原子層まで堆積させることを含みます。

化学成膜

これらの方法は、制御された化学反応を使用して表面に膜を形成します。前駆体材料が反応して目的の化合物が形成され、それが基板上に堆積します。

一般的な技術には、半導体産業で広く使用されている化学気相成長（CVD）と、非常に精密な制御を提供する原子層堆積（ALD）があります。

物理成膜

これらの方法は、物理的または機械的な手段を使用して、膜材料を基板上に輸送します。これはしばしば真空環境下で行われます。

主な例としては、ターゲット材料から原子が放出されるスパッタリングと、材料が蒸発して基板上に凝縮するまで加熱される熱蒸着があります。

トレードオフの理解

成膜方法の選択は、重要なトレードオフを伴う決定です。単一の「最良の」方法というものはなく、理想的な選択は、望ましい結果と制約に完全に依存します。

精度 vs コスト

原子層堆積（ALD）や分子線エピタキシー（MBE）のような方法は、比類のない精度を提供し、原子層単位で膜を構築することを可能にします。この制御は、速度とコストを犠牲にします。

逆に、スピンコーティングや電解めっきのような方法は、より広い面積に対してはるかに高速で費用対効果が高いですが、膜の構造や厚さに対する制御は劣ります。

材料と基板の適合性

すべての方法がすべての材料に機能するわけではありません。選択された技術は、堆積される材料とそれが適用される基板の両方と互換性がある必要があります。

例えば、フレキシブルOLEDディスプレイ用の高分子化合物を堆積させるには、金属工具に硬い耐摩耗性コーティングを作成するのとは異なる方法と条件が必要です。

目標に合った適切な選択をする

適切な薄膜技術を選択することは、まず主要な目的を明確に定義することから始まります。

高性能光学系が主な焦点の場合：特定の多層構造を作成するために、スパッタリングや蒸着のような精密な物理成膜方法が必要になるでしょう。
大量生産される電子機器が主な焦点の場合：半導体デバイスの複雑な層を作成するには、CVDのようなスケーラブルな化学成膜方法が業界標準です。
表面保護または装飾が主な焦点の場合：電解めっきやスパッタリングのような、より経済的で堅牢な方法が、多くの場合最も実用的な選択肢となります。

最終的に、薄膜の世界をナビゲートすることは、特定の機能をタスクに最も効果的な作成方法と一致させるプロセスです。

要約表：

カテゴリ	主な機能	一般的な用途
光学薄膜	光を操作する（反射、透過、吸収）	反射防止コーティング、太陽電池、鏡
電気薄膜	電流の流れを制御する（導電性、抵抗性、半導体）	集積回路、トランジスタ、半導体デバイス
保護/装飾膜	腐食/摩耗に耐える、または外観を向上させる	工具コーティング、宝飾品、バイオセンサー
