超低温フリーザーの一般的な設計とは何ですか？研究室向けの縦型とチェスト型を比較

基本的に、超低温（ULT）フリーザーは、縦型とチェスト型の2つの基本的な設計で製造されています。縦型フリーザーは、省スペースな垂直方向の設置面積と整理されたサンプルへの容易なアクセスが評価され、研究室環境で最も一般的に選択されています。チェストフリーザーは、床面積をより多く必要としますが、本質的な熱効率が高いため、長期間の非撹拌保管には優れた選択肢となります。

縦型とチェスト型のどちらを選ぶかは、重要なトレードオフです。頻繁なサンプルのアクセス利便性の必要性と、長期保管のための最大限の温度安定性とエネルギー効率の要求とのバランスを取る必要があります。

2つの主要な設計の解読

どちらの設計も極低温（通常-80°C～-86°C）という同じ目標を達成しますが、その物理的な形状が理想的な使用例、効率、日々のワークフローへの影響を決定します。

縦型フリーザー：アクセスを優先

縦型フリーザーは、前面開きのドアと内部棚を備えた標準的な冷蔵庫のように設計されています。これにより、忙しい研究室での標準的な選択肢となります。

その垂直レイアウトにより、ラックやボックス内でのサンプルの整理が直感的になり、取り出しが迅速かつ簡単になります。

フットプリントが小さいため、床面積が限られている研究室では収納容量を最大化できます。多くのモデルでは、メインドアを開けたときのコールドエアの損失を最小限に抑えるために、各コンパートメントに個別の内部ドアが設けられています。

チェストフリーザー：安定性を重視

チェストフリーザーは、上部開閉式の蓋で設計されています。この向きの単純な違いが、その最大の強みです。

蓋を開けたとき、密度の高い冷たい空気はチャンバー内に留まる傾向があり、縦型モデルで見られるような大きな温度変動を防ぎます。

この優れた温度安定性により、チェストフリーザーは、めったにアクセスしない非常に貴重なサンプルや交換不可能なサンプルの長期保管に理想的なソリューションとなります。

すべてのULT設計に共通する主要機能

向きに関係なく、いくつかの重要な技術的および安全機能が最新の超低温フリーザーを定義します。これらを理解することは、貴重な資産を保護するために不可欠です。

冷凍システム

ULTフリーザーの心臓部は、カスケード冷凍システムです。この設計は、2つの別個の冷凍回路を直列に使用して、-86°Cまでの低温を効率的に達成し維持します。

このシステムは、迅速な温度降下（初期の冷却速度）やドア開閉後の迅速な温度回復といった主要な性能指標にも関与しています。

サンプルセキュリティとモニタリング

内容物の保護が最優先事項です。すべてのULTフリーザーには、設定温度から外れた場合やドアが開きっぱなしになった場合に作動する視覚的および聴覚的アラームが装備されています。

保護を強化するため、多くの研究室では、主冷却システムが故障した場合に自動的に作動する液体窒素（LN2）や二酸化炭素（CO2）注入などのバックアップシステムを選択します。

構造と使いやすさ

ULTフリーザーは、熱的完全性を維持するために、厚いCFCフリーの発泡断熱材で構築されています。

加熱式圧力解放バルブなどの機能は真空の発生を防ぎドアを開けやすくし、マルチバルブガスケットは密閉性を高め、霜の蓄積を減らし温度均一性を維持します。

トレードオフの理解

フリーザーの設計を選択することは、単なる好みではなく、性能と利便性における根本的な妥協を認識することを含みます。

縦型フリーザー：利便性の代償

縦型フリーザーの主な欠点は、かなりのコールドエアの損失です。ドアを開けるたびに、冷たい重い空気がこぼれ落ち、より暖かく周囲の空気と入れ替わります。

これにより、圧縮機は設定温度に戻るためにより懸命に動作する必要があり、より多くのエネルギーを消費し、時間の経過とともにシステムに大きな負荷をかけます。

チェストフリーザー：アクセスの課題

チェストフリーザーの主な制限はサンプルのアクセス性です。底部のアイテムに到達するのは困難な場合があり、慎重な在庫管理と、場合によっては上層のアイテムを一時的に移動させる必要があります。

それらの大きな物理的なフットプリントも、優れた効率にもかかわらず、より小さく混雑した研究室スペースには非実用的です。

用途に合ったフリーザーの選択

選択は、主に用途とワークフローによって決定されるべきです。

• 頻繁なサンプルアクセスと研究室スペースの効率が主な焦点の場合： 縦型フリーザーは、その整理の利点と小さなフットプリントにより、明確な選択肢です。
• 長期保管とエネルギー効率が主な焦点の場合： チェストフリーザーは、めったにアクセスしないサンプルのために、比類のない温度安定性と低い運用コストを提供します。
• 非常に機密性の高い、交換不可能なサンプルを保存することが主な焦点の場合： その固有の安定性からチェストフリーザーを優先し、堅牢なバックアップおよび監視システムに投資してください。

最終的に、情報に基づいた選択をすることは、フリーザーの設計上の強みを研究の特定の要求と一致させることです。

要約表：

特徴	縦型フリーザー	チェストフリーザー
最適用途	頻繁なサンプルアクセス、スペース効率	長期保管、最大限の安定性
アクセス	内部棚付き前面開閉ドア	上部開閉式蓋
温度安定性	良好（ドア開閉時に冷気損失あり）	優れている（冷気損失が最小限）
エネルギー効率	低い（頻繁なドア開閉による）	高い
研究室フットプリント	より小さい、垂直設計	より広い床面積が必要

適切な超低温ソリューションで最も貴重なサンプルを保護しましょう。

縦型とチェスト型のフリーザーの選択は、研究室の効率とサンプルの完全性にとって極めて重要です。KINTEKは、お客様の特定の保管ニーズを満たす超低温フリーザーを含む信頼性の高い研究室機器の提供を専門としています。当社の専門家は、研究のために最適な温度安定性、エネルギー効率、サンプルセキュリティを確保するために、最適なモデルの選択をお手伝いします。

パーソナライズされたコンサルテーションについては、今すぐKINTEKにお問い合わせいただき、研究室が成功するための設備を備えていることを確認してください。

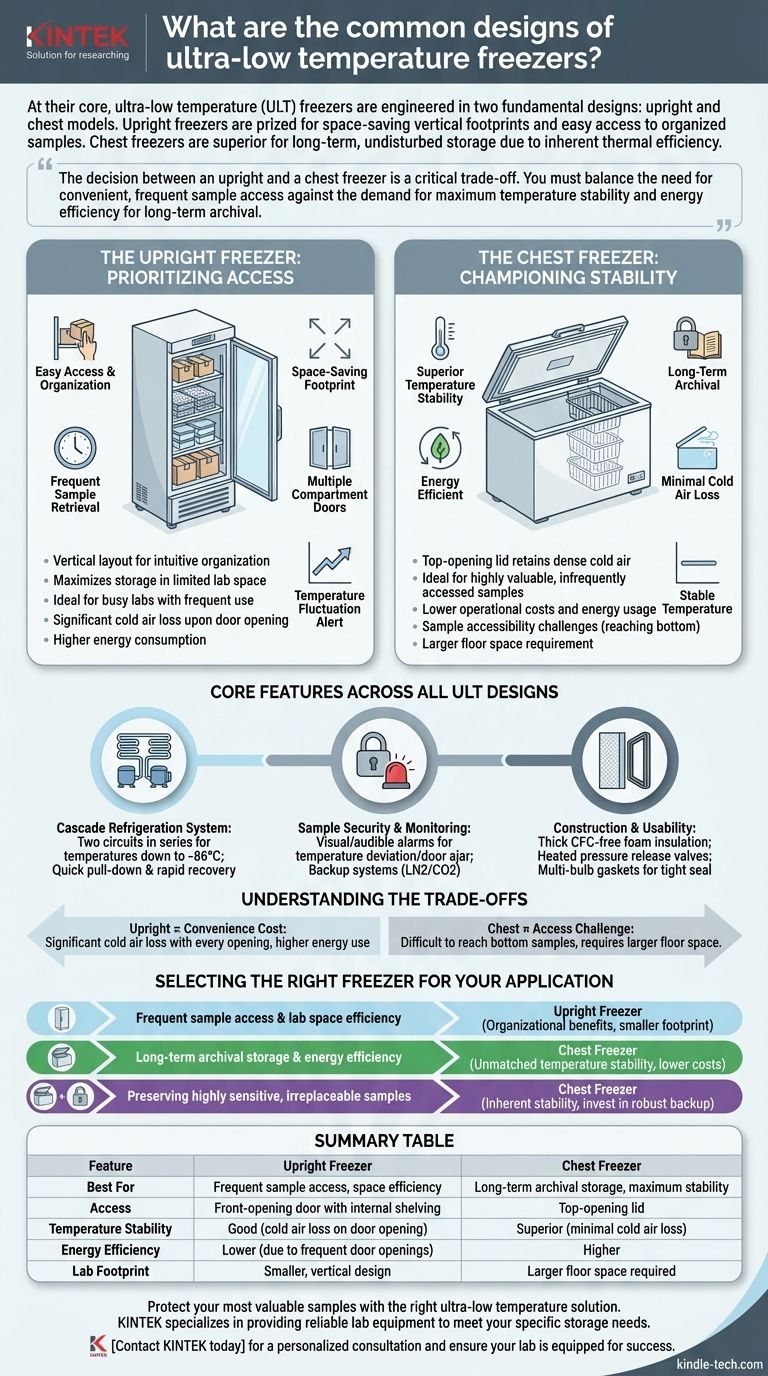

ビジュアルガイド
