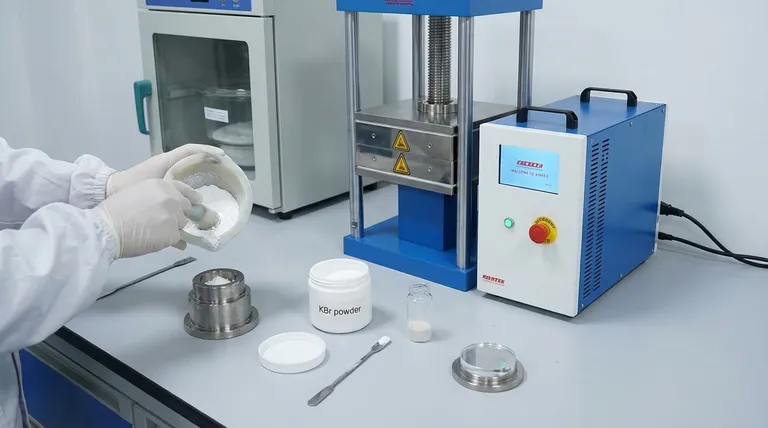

KBrディスクの作り方：クリアで正確なスペクトルを得るためのFTIRペレット技術を習得する

FTIR分析用のKBrディスクを作成するには、固体サンプルを微粉末に粉砕し、少量を乾燥したKBr粉末とよく混ぜ合わせ、油圧プレスを使用してダイセットで混合物を圧縮する必要があります。目標は、サンプルが塩マトリックス内に均一に分散した、薄くて透明なペレットを作成することです。

FTIRスペクトルの品質は、KBrディスクの品質によって直接決まります。ディスクをプレスする機械的なプロセスは単純ですが、真の課題は湿気の汚染を除去し、光の散乱を防ぐためにサンプルが十分に細かく粉砕されていることを確認することです。光の散乱は、結果を不明瞭にしたり歪ませたりする可能性があります。

基礎：準備がすべてである理由

KBrディスクの準備は、赤外分光法における基本的な技術です。アルカリハライド塩（KBr）は、典型的な中赤外領域（4000～400 cm⁻¹）のIR放射に対して透明であり、適切に調製されると多くの有機化合物と屈折率を一致させることができるため使用されます。

敵：湿気

臭化カリウムは吸湿性があり、大気中の湿気を容易に吸収します。水には強いIR吸収帯があり、サンプルのシグナルを容易に圧倒してしまいます。

したがって、最初の優先事項は無湿環境を作成することです。これには、使用前にダイセット、乳棒、乳鉢を（オーブンやヒートランプなどで）加熱すること、およびデシケーターに保管されていたKBr粉末を使用することが含まれます。

正しいサンプルとKBrの比率

理想的な濃度は、重量でサンプル1～2％、KBr 98～99％です。

サンプルを使いすぎると、不透明または曇ったペレットになり、光を吸収しすぎてピークが平坦になり、役に立たなくなります。少なすぎると、バックグラウンドノイズから区別するのが難しい弱いシグナルになります。

ステップバイステップのペレットプレスプロセス

再現性を確保し、高品質で透明なディスクを得るためには、正確なワークフローに従うことが不可欠です。

ステップ1：サンプルの粉砕

めのう製の乳鉢と乳棒を使用して、サンプルのみ（通常1～2 mg）をきめの細かい小麦粉のような粉末に粉砕します。

粒子サイズは、光の散乱（クリスティアンセン効果として知られ、深刻なベースラインの歪みを引き起こす）を防ぐために、IR放射の波長よりも小さくする必要があります。

ステップ2：KBr粉末との混合

粉砕したサンプルが入った乳鉢に、乾燥したKBr粉末を約100～200 mg加えます。

2つの粉末をヘラで優しく混ぜます。混合物をさらに粉砕し続けないでください。これはKBrの表面積を増やし、空気からの湿気吸収を促進するためです。目標は均一で均質な混合物です。

ステップ3：ダイの組み立てと充填

ダイセットのアンビルと本体が完全に清潔で乾燥していることを確認します。必要なのは、サンプル/KBr混合物の少量だけです。

ダイバレルに、薄くて均一な層を形成するのに十分な粉末を入れます。粉末を均等に広げることが、最終的なペレットのひび割れや厚さの不均一性を防ぐ鍵となります。

ステップ4：圧力の印加

充填したダイを油圧プレスに移動します。ダイに真空ポートがある場合は、プレスする前に数分間真空をかけて、閉じ込められた空気と残留水分を除去するのに役立てます。

圧力をゆっくりと着実に、約7～10メトリックトン（または約8,000～10,000 psi）まで印加します。KBrが「流れ」て明確で固体のディスクを形成するように、圧力を1～2分間保持します。

最後に、圧力をゆっくりと解放し、ダイを慎重に分解して、透明なペレットを取り出します。

避けるべき一般的な落とし穴

経験豊富な分析者でさえ、質の悪いペレットを作成することがあります。失敗する理由を理解することが、技術を習得する鍵となります。

落とし穴：曇ったまたは不透明なペレット

これは最も一般的な失敗です。通常、次の3つのうちの1つが原因です。

1. 圧力不足： KBr粒子が完全に融合しませんでした。
2. 粉砕が不十分： 大きなサンプル粒子が光を散乱させ、曇った外観を引き起こします。
3. 湿気や空気の閉じ込め： 濡れたKBrを使用したり、真空をかけなかったりすると、不透明になります。

落とし穴：水によるスペクトル汚染

3400 cm⁻¹付近のブロードな吸収帯（O-H伸縮振動）と、1640 cm⁻¹付近の鋭いバンド（H-O-H曲げ振動）が見える場合、ペレットは水で汚染されています。これは、濡れたKBrを使用したか、湿度の高い環境で作業したことによる直接的な結果です。

落とし穴：歪んだベースライン（クリスティアンセン効果）

スペクトルのベースラインが特に高周波数側で大きく傾斜したり歪んだりしている場合、それはサンプルの粒子が十分に細かく粉砕されなかったことによる光の散乱が原因である可能性が高いです。唯一の解決策は、より徹底的に粉砕されたサンプルでペレットを再作成することです。

目的に合った正しい選択をする

適用する厳密さのレベルは、分析の目的に依存します。

• 定量的分析が主な焦点の場合： 精度がすべてです。既知の再現性のある濃度を確保するために、サンプルとKBrを細心の注意を払って計量する必要があります。
• 定性的な同定が主な焦点の場合： 視覚的に完璧で透明なペレットが最優先事項であり、スペクトルアーチファクトがサンプルのピークを覆い隠したり、サンプルのピークと誤認されたりしないようにする必要があります。
• 劣化したスペクトルのトラブルシューティングを行っている場合： ペレットを再作成してください。不適切に調製されたディスクは、固体サンプルFTIR分析におけるエラーの最も一般的な原因です。

この技術を習得することは、FTIR分光法から信頼できるデータを求める人にとって、不可欠なスキルです。

要約表：

主要パラメータ	仕様
サンプル濃度	重量で1～2％
KBrの量	100～200 mg
プレス圧力	7～10メトリックトン（8,000～10,000 psi）
保持時間	1～2分
重要な要素	無湿環境と微粉砕

KINTEKの信頼できる機器で完璧なFTIR結果を達成しましょう。

KINTEKは、一貫した高圧性能のために設計された耐久性のあるペレットプレスやダイを含む、高品質の実験装置および消耗品の製造を専門としています。当社の製品は、一般的な調製エラーを排除し、KBrディスクの透明性とスペクトルデータの正確性を保証するのに役立ちます。

曇ったペレットや歪んだベースラインでの苦労はやめましょう。当社の専門家に今すぐお問い合わせいただき、お客様の研究所の特定のニーズに最適なプレスとアクセサリを見つけて、分析結果の完全性を確保してください。

ビジュアルガイド
