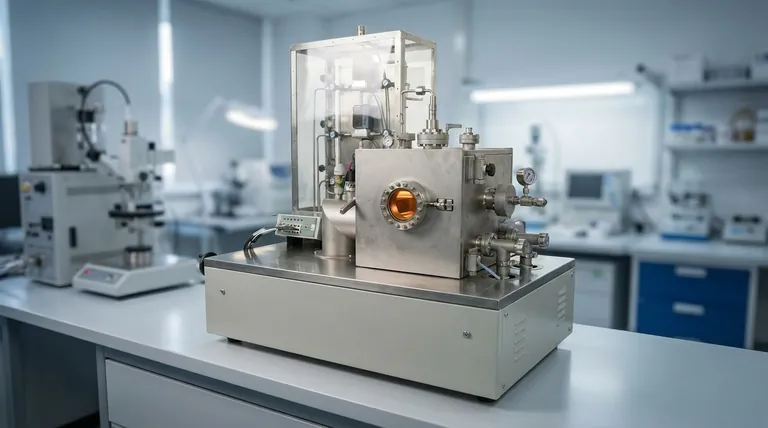

本質的に、スパッタリングは、原子レベルの精度で超薄膜材料を作成するために使用される物理プロセスです。真空中で、エネルギーを持つイオンで「ターゲット」と呼ばれるソース材料を爆撃することにより、その材料の原子をエジェット（叩き出す）します。放出された原子は移動し、「基板」と呼ばれる表面に凝縮し、新しく均一な層を形成します。
スパッタリングを理解する最も効果的な方法は、それを原子スケールのサンドブラストの一種として視覚化することです。表面を剥離するために砂を使う代わりに、超荷電ガス（プラズマ）を使用して、ソース材料から個々の原子を叩き落とし、それが別の物体上に新しい表面を原子ごとに再構築します。
基本原理：制御された原子衝突
スパッタリングは物理気相成長（PVD）の一種です。熱で材料を蒸発させるプロセスとは異なり、スパッタリングは運動量伝達のみを使用して原子を放出させます。これにより、膜の特性に対して優れた制御が可能になります。プロセス全体は、真空チャンバー内で慎重に制御された一連のステップで展開されます。
ステップ1：制御された環境の作成（真空）
プロセスを開始する前に、チャンバーを密閉し、極めて低い圧力まで排気します。
この真空は2つの理由から極めて重要です。第一に、膜に埋め込まれ、その純度を損なう可能性のある空気や水蒸気などの汚染物質を除去します。第二に、スパッタされた原子がターゲットから基板へ移動するための、障害物のない明確な経路を提供します。
ステップ2：プラズマの生成（「サンドブラスター」）
真空が確立されると、少量で精密に制御された量の不活性ガス、ほとんどの場合アルゴン（Ar）がチャンバーに導入されます。
次に、高電圧が印加されます。この電気エネルギーがアルゴン原子から電子を剥奪し、プラズマとして知られる発光するイオン化ガスを作成します。このプラズマは、正に帯電したアルゴンイオン（Ar+）と自由電子の「スープ」です。
ステップ3：ターゲットの爆撃（衝突）
ソース材料、すなわちターゲットには、強い負の電気的電荷が与えられます。
磁石の反対極が引き合うように、プラズマ中の正に帯電したアルゴンイオンは、負に帯電したターゲットに向かって強力に加速されます。これらは、ターゲットの表面に莫大な運動エネルギーで衝突します。
この衝突が「スパッタリング」イベントです。イオン衝突からのエネルギーがターゲット内の原子に伝達され、原子が表面から叩き出される、つまり放出されるのに十分なエネルギーを与えます。
ステップ4：輸送と堆積（膜の構築）
ターゲットから放出された原子は中性の粒子です。これらはチャンバー内の電界の影響を受けません。
これらの原子は真空内を直進し、表面に衝突するまで移動します。基板をターゲットの前に戦略的に配置することで、これらの移動する原子がそれに着地することを保証します。
原子が到着すると、基板表面に凝縮し、薄く、密で、非常に均一な膜を徐々に構築します。
トレードオフとバリエーションの理解
基本原理は同じですが、いくつかのスパッタリング技術が存在し、それぞれが異なる材料や結果に合わせて最適化されています。これらを理解することが、プロセスを効果的に活用するための鍵となります。
DCスパッタリングとRFスパッタリング：材料導電性の役割
最も単純な方法であるDC（直流）スパッタリングは、一定の負電圧を使用します。これは、ほとんどの金属のような電気伝導性のあるターゲットには完全に機能します。
しかし、ターゲットがセラミックのような電気絶縁体である場合、その表面に正電荷がすぐに蓄積し、侵入するアルゴンイオンを反発してプロセスを停止させます。これらの材料には、RF（高周波）スパッタリングが使用されます。これは電圧を急速に切り替え、電荷の蓄積を防ぎ、絶縁性材料のスパッタリングを可能にします。
マグネトロンスパッタリング：効率の向上
最新のスパッタリングシステムは、ほぼ常にターゲットの背後に磁石を組み込んでいます。この技術はマグネトロンスパッタリングと呼ばれます。
磁場は、プラズマからの自由電子をターゲット表面の近くに閉じ込めます。これらの閉じ込められた電子はらせん状の経路を移動し、より多くのアルゴン原子と衝突してイオン化する確率を劇的に増加させます。これにより、必要な場所、つまりターゲットのすぐ近くに、より高密度で強力なプラズマが生成され、堆積率が向上し、より低い圧力でのプロセス実行が可能になります。
反応性スパッタリング：化合物の作成
アルゴンは不活性であるため使用されますが、意図的に反応性ガス（酸素や窒素など）をアルゴンと一緒に導入することができます。
反応性スパッタリングとして知られるこのプロセスでは、スパッタされた金属原子は基板に向かう途中でガスと反応します。これにより、窒化チタン（硬質コーティング）や二酸化ケイ素（光学コーティング）などの化合物膜を基板上に直接堆積させることができます。
目標に応じた適切な選択
選択する特定のスパッタリング方法は、堆積させたい材料と、最終的な膜に必要とされる特性に完全に依存します。
- 主な焦点が単純な金属膜である場合：標準的なDCマグネトロンスパッタリングが最も効率的で広く使用されている方法です。
- 主な焦点がセラミックまたは絶縁膜である場合：非導電性のターゲット材料を扱うためには、RFマグネトロンスパッタリングが不可欠です。
- 主な焦点が化合物膜（酸化物や窒化物など）である場合：堆積中に目的の化学化合物を形成するためには、反応性スパッタリングが適切な技術です。
結局のところ、スパッタリングの力は、新しい表面の作成に対する正確で再現性のある制御にあります。
要約表：
| スパッタリングのステップ | 主要なアクション | 目的 |
|---|---|---|
| 1. 真空の作成 | チャンバーを低圧まで排気する | 汚染物質の除去、原子の移動経路の確保 |
| 2. プラズマの生成 | アルゴンガスを導入し、高電圧を印加する | 爆撃のためのイオン化ガス（Ar+イオン）を作成する |
| 3. ターゲットの爆撃 | イオンを負に帯電したターゲットに向かって加速する | 運動量伝達によるソース材料からの原子の放出 |
| 4. 膜の堆積 | 放出された原子が移動し、基板上に凝縮する | 均一で高純度の薄膜層を構築する |
| 主要なバリエーション | DCスパッタリング（金属）、RFスパッタリング（絶縁体）、マグネトロン（高効率）、反応性（化合物膜） | 特定の材料とコーティング要件に合わせてプロセスを調整する |
