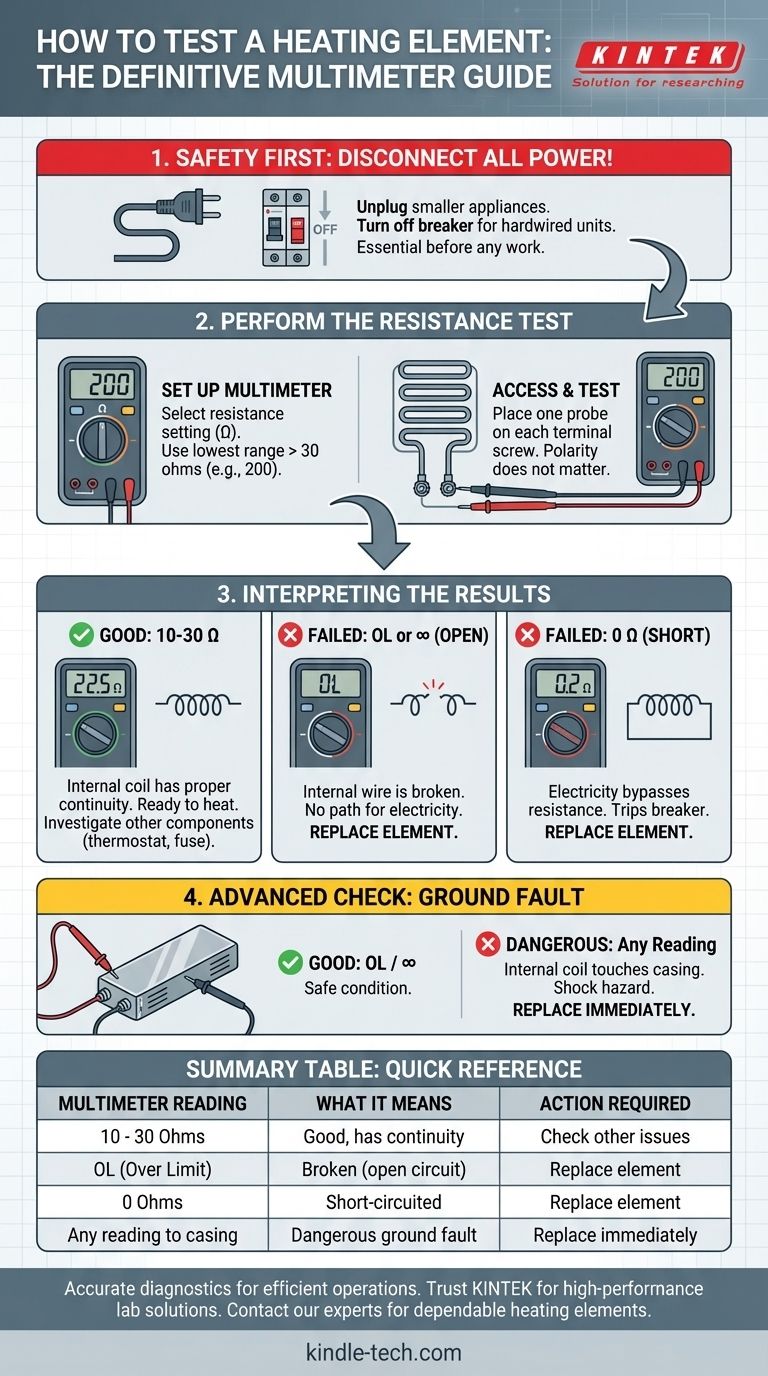

発熱体をテストする最も確実な方法は、マルチメーターで電気抵抗を測定することです。ほとんどの一般的な家庭用電化製品の場合、機能している発熱体は10〜30オームの間の値を示します。この範囲外の読み取り値（無限抵抗やゼロなど）は、エレメントが故障しており、交換が必要であることを示します。
電化製品が加熱しなくなった場合、発熱体が主な原因として疑われます。マルチメーターを使った簡単な抵抗テストは、決定的な診断を提供し、正しい部品を交換するか、システムの他の場所で問題を探すかを自信を持って判断できます。
始める前に：不可欠な安全対策
まず最初に、安全を確保することが絶対条件です。適切な予防措置を講じなければ、電気製品の作業は本質的に危険です。
すべての電源を切断する
パネルを開いたり、部品に触れたりする前に、必ずアプライアンスを電源から切断する必要があります。小型のアプライアンスの場合は、壁のコンセントからプラグを抜くだけで十分です。オーブンや給湯器のような大型の直結型アプライアンスの場合は、主電気パネルの対応するブレーカーをオフにする必要があります。
抵抗テストの実行
電源が切断された状態で、テストに進むことができます。目標は、エレメントの内部ワイヤーを介した導通（途切れていない電気経路）を確認することです。
マルチメーターのセットアップ
デジタルまたはアナログのマルチメーターが必要です。ダイヤルを抵抗設定（オメガ記号（Ω）でマークされています）に回します。メーターに複数の抵抗範囲がある場合は、30オームより大きい最も低い範囲（多くの場合200と表示されています）を選択します。
エレメントへのアクセスとテスト
エレメントの端子にアクセスする必要があります。衣類乾燥機の場合、これは通常、後部アクセスパネルの裏側にあります。給湯器の場合、小さなサイドカバーの裏側にあります。
マルチメーターのプローブの1つを発熱体の端子ネジの1つに置き、もう1つのプローブをもう一方の端子に置きます。このテストでは、プローブの極性は関係ありません。
結果の解釈
マルチメーターの画面に表示される数値は、知る必要があるすべてを教えてくれます。
- 10〜30オームの読み取り値：これは良好な発熱体に期待される結果です。内部コイルに適切な導通があり、加熱する準備ができていることを示します。
- 「OL」、「I」、または無限大（∞）の読み取り値：これは「オープンライン」または「オーバーリミット」を意味します。エレメントの内部ワイヤーが断線しています。電流の経路がないため、加熱できません。エレメントは故障しており、交換する必要があります。
- 0オームまたはそれに近い読み取り値：これは短絡を示します。電流が抵抗なしにエレメントを通過しているため、回路ブレーカーが作動する可能性が高いです。エレメントは故障しており、交換する必要があります。
一般的な落とし穴と高度なチェック
簡単な導通テストでほとんどのケースは解決しますが、より徹底的な診断は将来の問題を防ぐことができます。
目視検査の誤謬
発熱体は、目に見える断線、焼け、水ぶくれがなくても、電気的に不良である可能性があります。目視チェックだけに頼らないでください。マルチメーターが決定的な答えを提供します。
地絡の確認
地絡は、内部コイルがエレメントの外部金属ケーシングに接触する危険な状態です。これにより、アプライアンスのフレームが帯電する可能性があります。
これを確認するには、マルチメーターのプローブの1つを端子に置き、もう1つのプローブをエレメントの金属シースまたはケーシングに直接置きます。良好なエレメントは「OL」または無限大を示すはずです。高い抵抗値であっても、何らかの抵抗値が示された場合は地絡を示します。エレメントは危険であり、直ちに交換する必要があります。
エレメントが良好な場合
エレメントが健全な10〜30オームの読み取り値を示し、地絡がない場合、それが加熱問題の原因ではありません。問題は別の場所にあり、高制限サーモスタット、サーマルヒューズ、または制御基板などの他のコンポーネントを調査する必要があります。
目標に合った正しい選択をする
マルチメーターの読み取り値を使用して、自信を持って次の行動を導きましょう。
- 読み取り値が10〜30オームの場合：発熱体は良好です。サーモスタットやヒューズなど、加熱回路内の他のコンポーネントを調査してください。
- 読み取り値が無限大（OL）またはゼロ（0）の場合：発熱体が故障しており、問題の直接の原因です。交換する必要があります。
- 端子からケーシングへの抵抗値がある場合：発熱体に危険な地絡があり、たとえまだ加熱していても直ちに交換する必要があります。
この簡単な電気テストにより、アプライアンスの加熱システムの心臓部を正確に診断できます。
要約表：
| マルチメーターの読み取り値 | 意味 | 必要なアクション |
|---|---|---|
| 10 - 30 オーム | エレメントは良好で、導通があります。 | 他の問題（例：サーモスタット、ヒューズ）を探します。 |
| OL (オーバーリミット) | エレメントが断線しています（開回路）。 | 発熱体を交換します。 |
| 0 オーム | エレメントが短絡しています。 | 発熱体を交換します。 |
| ケーシングへの抵抗値がある場合 | 危険な地絡です。 | 直ちに発熱体を交換します。 |
