正確な測定値を得るために、銅/硫酸銅参照電極はどこに配置する必要がありますか？正確な構造物対土壌電位測定を確実にする

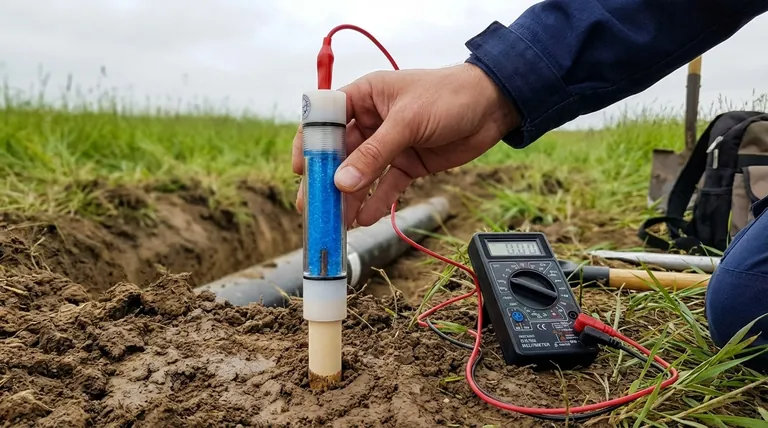

正確な構造物対土壌電位測定を行うためには、銅/硫酸銅参照電極は垂直に配置し、その多孔質チップが土壌と直接かつ確実に接触するようにする必要があります。この配置は通常、測定対象の埋設金属構造物の真上の地表で行うべきです。

適切な電極配置の目的は、電極と構造物の間に土壌を介して安定した信頼性の高い電気回路を形成することです。測定の精度は、この接続の品質に直接反映されます。

測定の原理

構造物対土壌電位測定値は絶対値ではありません。それは電圧の差です。これを理解することが、配置がなぜそれほど重要なのかを理解するための鍵となります。

構造物対土壌電位とは？

この測定は、埋設された金属構造物（パイプラインなど）とその周囲の土壌との間の電気的電位差です。これは、腐食を防ぐために設計されたカソード防食システムの有効性を判断するために使用される主要な指標です。

参照電極の役割

銅/硫酸銅電極は、安定した既知の電気化学的電位を提供します。これは、定規の「ゼロ」マークのように、一貫した基準点として機能します。電圧計を構造物とこの安定した基準点に接続することにより、構造物が土壌に対して持つ電位を正確に測定できます。

垂直位置が譲れない理由

電極は正しく機能するために垂直に保持されなければなりません。電極の内部では、銅棒が飽和した硫酸銅溶液に浸されています。この溶液は、棒と底部の多孔質プラグの両方に接触している必要があります。垂直に配置することで、この内部回路が完成し、安定した基準電位が維持されます。

正確な配置のための重要な要素

垂直方向の向き以外に、信頼できる測定値を得るためには他の2つの要素が重要です。

構造物の真上の配置

ほとんどの標準的な調査では、電極は試験対象の資産の真上の地表に配置する必要があります。この位置決めにより、測定回路内の土壌経路の長さ（IRドロップとして知られる土壌抵抗の影響）が最小限に抑えられ、測定値に大きな誤差が生じるのを防ぎます。

良好な土壌接触の確保

電極の多孔質プラグは、大地と低抵抗の電気的接続を持っている必要があります。これは、乾燥した草、アスファルト、または砂利の上ではなく、土壌の上に配置することを意味します。地面が過度に乾燥しているか凍結している場合は、良好な接続と安定した測定値を確保するために、その場所に少量の水で湿らせる必要があるかもしれません。

トレードオフと誤差の理解

理想的な世界では、測定は完璧になります。現場では、一般的な不正確さの原因を認識する必要があります。

電極の状態不良

誤差の最も一般的な原因は、手入れの行き届いていない電極です。硫酸銅溶液が飽和していない場合（つまり、目に見える硫酸銅の結晶が見えない場合）や、銅棒が汚染されている場合、電極は安定した基準電位を提供しません。これは、測定するすべての値を無効にします。

高い土壌抵抗率

非常に乾燥した砂質土壌や岩石質の土壌では、土壌自体の電気抵抗が高くなることがあります。この高い抵抗は、安定した測定値を得ることを困難にし、大きなIRドロップ誤差を引き起こし、構造物の電位が実際よりも保護されている（より負に）見える可能性があります。

外部干渉

電極を他の埋設金属構造物、交流電源線、または他のカソード防食システムの陽極接地極の近くに配置すると、干渉が発生する可能性があります。これらの外部電場は電圧計の測定値に影響を与え、構造物の保護レベルに関する不正確な結論につながる可能性があります。

目標に応じた適切な選択

あなたの特定の目標が、正確な配置戦略を決定します。

定期的なパイプ対土壌調査が主な焦点である場合： 電極を、指定された試験間隔でパイプラインの真上の土壌表面に垂直に配置します。
乾燥した舗装された地面や凍結した地面に遭遇した場合： 事前浸漬したスポンジを使用するか、少量の水で小さな湿ったスポットを作り、ギャップを埋めて良好な電気的接続を確保します。
測定値が不安定または疑わしい場合： まず、電極が適切に維持され、飽和していることを確認します。次に、隠れた岩や空気のポケットの上にないことを確認するために、配置をわずかに調整します。

参照電極の配置を厳密に制御することにより、データが資産の完全性の信頼できる指標であることを保証します。

要約表：

配置要因	重要な要件	重要性
向き	垂直位置	安定した基準電位のために、内部溶液が棒と多孔質プラグに接触することを保証します。
位置	構造物の真上	土壌経路長（IRドロップ）を最小限に抑え、測定誤差を低減します。
土壌接触	湿った土壌との確実な接触	大地への低抵抗の電気的接続を確立し、安定した測定値を得ます。
電極の状態	飽和溶液と清浄なロッド	手入れの行き届いていない電極は、不正確な測定値の最も一般的な原因です。
