先進的な製造業や材料科学において、スパッタ膜とは、スパッタ成膜と呼ばれるプロセスを用いて、原子レベルで表面に堆積された超薄膜の材料層のことです。この技術は物理蒸着（PVD）の一種であり、真空中でソース材料（「ターゲット」）から原子が物理的に放出され、基板上に凝縮して、非常に高い純度、密度、密着性を持つ膜を形成します。
スパッタリングは単なるコーティング方法ではなく、原子レベルで材料を設計するための基礎的なプロセスです。高エネルギーイオンを使用してソースから原子を物理的に弾き飛ばすことで、単純な蒸着や化学的方法では達成できない、優れた密着性と構造的完全性を持つ膜を生成します。
スパッタリングの仕組み：プラズマから膜へ
スパッタリングは、真空チャンバー内で行われる高度に制御されたプロセスです。一連の事象を理解することで、なぜ生成される膜がそのような独自の特性を持つのかが明らかになります。
真空環境
まず、基板（コーティングされる対象物）とターゲット（膜のソース材料）が超高真空チャンバー内に配置されます。この真空は、膜を汚染したりプロセスを妨害したりする可能性のある大気中のガスを除去するために不可欠です。
プラズマの生成
不活性ガス、最も一般的にはアルゴンが低圧でチャンバー内に導入されます。次に高電圧が印加され、アルゴンガスがイオン化されて、プラズマとして知られる、光り輝く高エネルギー状態の物質が生成されます。
「スパッタリング」現象
プラズマは正のアルゴンイオンと自由電子で構成されます。正に帯電したイオンは電界によって加速され、負電位に保たれたターゲットの表面に衝突します。この衝突は亜原子レベルのサンドブラストのようなもので、衝撃エネルギーはターゲット材料から個々の原子を物理的に弾き飛ばす、つまり「スパッタする」のに十分な高さです。
基板への堆積
これらのスパッタされた原子は真空チャンバー内を移動し、基板上に着地します。それらが蓄積するにつれて、薄く、非常に均一で密度の高い膜を形成します。原子はかなりの運動エネルギーを持って到達するため、基板表面に非常に強く結合します。
スパッタ膜の決定的な特性
スパッタリングの「方法」は、それが使用される「理由」に直接つながります。スパッタ膜の特性は、高性能アプリケーションにとって不可欠なものとなっています。
優れた密着性
スパッタされた原子は高エネルギーで基板に衝突するため、表面にわずかに埋め込まれることがあります。これにより、熱蒸着のように原子が低エネルギーで単純に凝縮する方法よりも、はるかに強力な機械的および化学的結合が形成されます。
高純度と高密度
高真空環境は不純物を最小限に抑え、高エネルギー堆積プロセスは原子を密に詰め込みます。これにより、予測可能な電気的および光学的特性を持つ、高密度で非多孔性の膜が生成されます。
比類のない材料の多様性
溶融および沸騰させることができる材料に限定される熱蒸着とは異なり、スパッタリングは事実上あらゆる材料を堆積させることができます。これには、非常に高い融点を持つ耐火金属（タングステンやタンタルなど）、合金（元の組成を保ったまま堆積）、さらにはセラミックスや絶縁体も含まれます。
化合物形成のための反応性スパッタリング
アルゴンとともに酸素や窒素のような反応性ガスをチャンバーに導入することで、複合膜を形成することができます。例えば、窒素雰囲気中でチタンターゲットをスパッタリングすると、非常に硬く、金色の窒化チタン（TiN）膜が基板上に直接生成されます。
トレードオフの理解
スパッタリングは強力な技術ですが、薄膜堆積の唯一の選択肢ではありません。その利点は、その限界と他の一般的な方法と比較して検討する必要があります。
スパッタリング vs. 熱蒸着
熱蒸着は、もう一つのPVD方法で、材料を加熱して蒸発させ、基板上に凝縮させるものです。純粋な金属の場合、より速く、より単純なことが多いですが、その膜は通常、スパッタ膜よりも密着性と密度が低いです。スパッタリングは、合金や高融点材料にははるかに優れています。
スパッタリング vs. 化学気相成長（CVD）
CVDは、前駆体ガスの化学反応を利用して、加熱された基板上に膜を成長させます。CVDの主な利点は、複雑な三次元形状を均一に覆うことができる、非常にコンフォーマルなコーティングを生成する能力です。スパッタリングは、視線方向のプロセスであるため、隠れた表面や深い溝のコーティングには苦労します。
堆積速度の課題
スパッタリングの主なトレードオフは、その堆積速度であり、熱蒸着や特定のCVDプロセスよりも低いことが多いです。これにより、最高の膜品質が最優先事項ではないアプリケーションでは、より遅く、より高価な選択肢となる可能性があります。
目標に合った適切な選択
堆積方法を選択するには、プロセスの能力と膜の最終用途要件を一致させる必要があります。
- 最高の膜品質と密着性を最優先する場合：スパッタリングは、特に合金、化合物、および重要な光学層や電子層にとって決定的な選択肢です。
- 単純な金属の迅速な堆積を最優先する場合：熱蒸着は、要求の少ないアプリケーションにとって、より費用対効果が高く、より速いソリューションを提供することがよくあります。
- 複雑な3Dオブジェクトを均一にコーティングすることを最優先する場合：化学気相成長（CVD）は、その非視線方向の性質により、一般的に優れた方法です。
最終的に、スパッタリングを習得することで、エンジニアや科学者は材料の基本的な特性を正確に制御し、原子レベルから高性能デバイスを構築することができます。
要約表：
| 特性 | スパッタ膜 | 熱蒸着 | 化学気相成長（CVD） |
|---|---|---|---|
| 密着性 | 優れている（高エネルギー衝突） | 良好 | 非常に優れている |
| 材料の多様性 | 非常に優れている（金属、合金、セラミックス） | 限定的（低融点材料） | 良好（前駆体に依存） |
| 膜密度/純度 | 高い（高密度、非多孔性） | 中程度 | 高い |
| コーティングのコンフォーマリティ | 視線方向（複雑な形状には不向き） | 視線方向 | 非常に優れている（非視線方向） |
| 堆積速度 | 遅い | 速い | 様々（しばしば速い） |
研究室や生産ラインで高性能薄膜を成膜する必要がありますか？ KINTEKは、スパッタリングやその他の物理蒸着（PVD）プロセス向けに、高度な実験装置と消耗品を専門としています。当社の専門知識は、エレクトロニクス、光学、先端材料における最も要求の厳しいアプリケーションに必要な、優れた密着性、純度、材料の多様性を実現するのに役立ちます。今すぐ専門家にお問い合わせください。お客様の特定の薄膜要件について話し合い、研究室のニーズに最適なソリューションを見つけます。

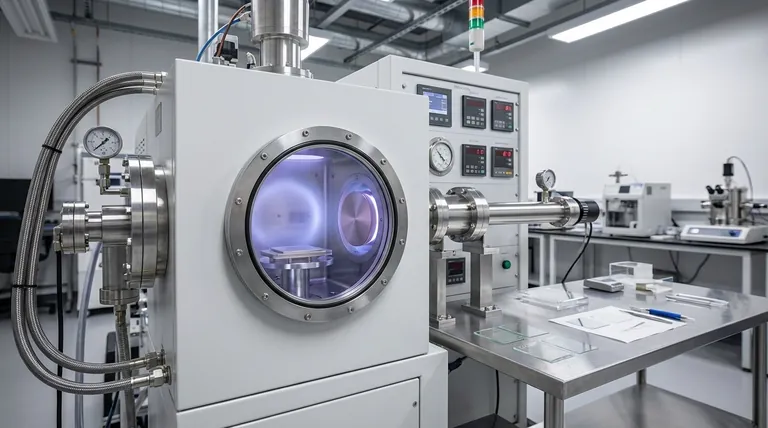

ビジュアルガイド
