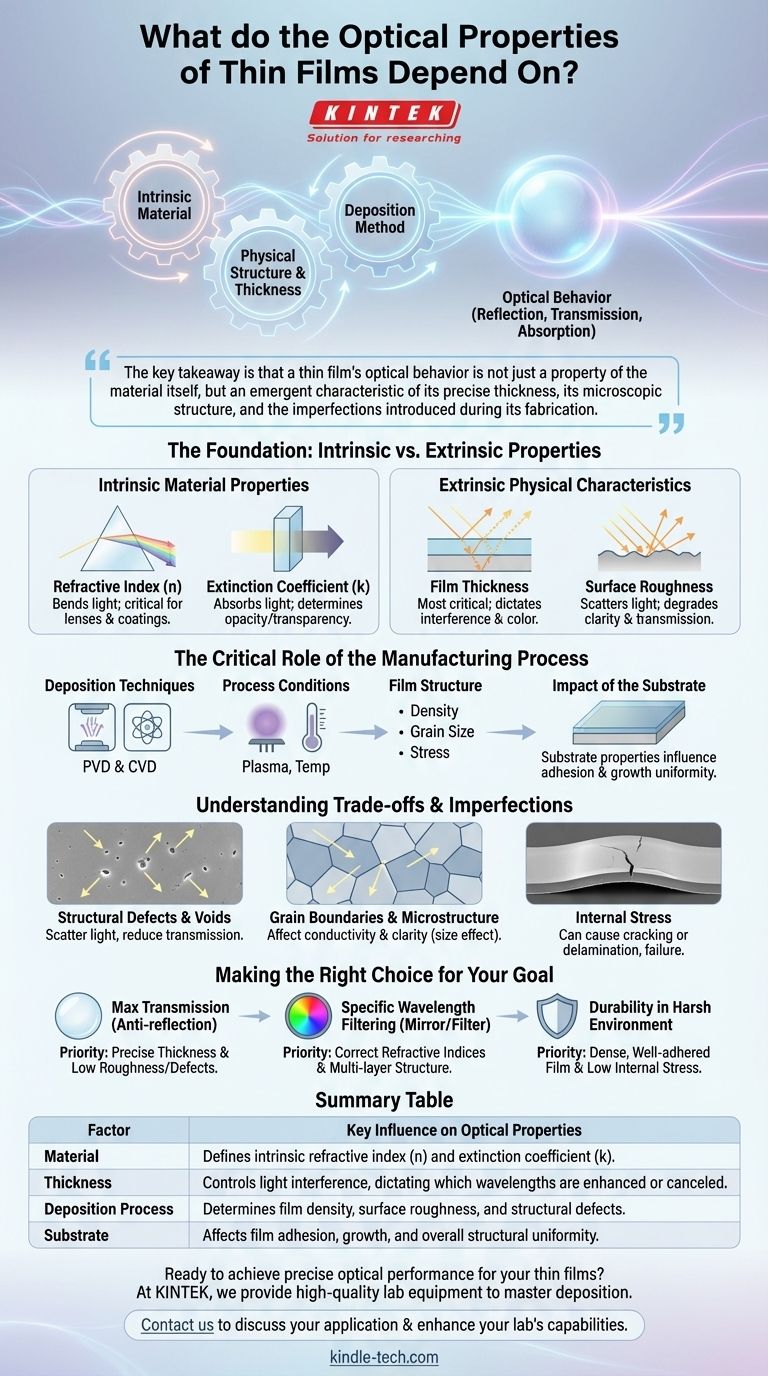

本質的に、薄膜の光学特性は、使用される固有の材料、膜の物理構造と膜厚、そしてそれを生成するために使用される特定の成膜方法という、相互に関連する3つの要因に依存します。これらの要素が連携して、膜が光をどのように反射、透過、吸収するかを決定します。
重要な点は、薄膜の光学的挙動は単に材料自体の特性ではなく、その正確な膜厚、微細構造、および製造中に導入された不純物から生じる特性であるということです。
基礎:固有特性と外部特性
薄膜を理解するためには、材料の固有の特性と、その構造および製造プロセスによって課せられる特性を区別する必要があります。
固有の材料特性
あらゆる薄膜の出発点は、それが作られるバルク材料です。その基本的な光学的特性は、2つの主要なパラメータによって定義されます。
屈折率 (n): この値は、材料が光をどれだけ曲げることができるかを示します。屈折率が高いほど、光を曲げる効果が大きくなり、レンズや反射防止コーティングの設計において重要になります。
消衰係数 (k): この値は、特定の波長で材料がどれだけの光を吸収するかを示します。消衰係数が高い材料は不透明であり、値が低い材料は透明です。
外部の物理的特性
材料がフィルムとしてどのように構造化されるかは、光との相互作用を劇的に変化させます。
膜厚: これは最も重要なパラメータと言えるかもしれません。ナノメートル単位で制御される膜の厚さは、どの波長の光が建設的に干渉する(反射を強める)か、または破壊的に干渉する(反射を打ち消す)かを決定します。
表面粗さ: 完全に平滑な膜は予測可能な振る舞いをします。しかし、表面粗さは光を意図しない方向に散乱させる可能性があり、これは透過率と明瞭度を低下させることで性能を劣化させることがよくあります。
製造プロセスの重要な役割
薄膜は単なるバルク材料のスライスではなく、原子レベルで構築されます。その構築方法は、最終的な特性を根本的に定義します。
成膜技術
使用される特定の技術(例:物理気相成長法 (PVD) や化学気相成長法 (CVD))と、そのプロセスの条件(例:プラズマパラメータ、温度)が、膜の最終的な構造を決定します。
これらの条件は、膜の密度、結晶粒サイズ、内部応力を制御し、これらすべてが屈折率と耐久性に影響を与えます。
基板の影響
薄膜は常に基板上に成膜されます。この下にある材料の特性(表面化学や平滑性を含む)は、膜の密着と成長に直接影響を与え、それが構造的な均一性に影響を及ぼします。
トレードオフと不完全性の理解
現実の世界では、どの薄膜も完璧ではありません。一般的な不完全性を理解することが、それらの光学効果を制御する鍵となります。
構造欠陥とボイド
成膜プロセスによって、ボイド(空隙)や結晶構造の転位などの微細な不完全性が生じることがあります。
これらの欠陥は光の散乱点として機能し、透過率を低下させ、ハレーションを増加させ、コーティングの意図された光学性能を変化させる可能性があります。
結晶粒界と微細構造
単一の完全な結晶とは異なり、ほとんどの薄膜は多結晶であり、多数の小さな結晶「粒」で構成されています。
これらの粒界は、光波の追加の散乱点として機能し、膜の導電率と全体的な光学的明瞭度に影響を与える可能性があります。これは「サイズ効果」であり、膜の特性がその制約された寸法のためにバルク材料と大きく異なる現象です。
内部応力
成膜プロセスによって、膜に機械的応力が蓄積されることがよくあります。これは硬度を向上させることもありますが、高い応力は亀裂や密着不良を引き起こす可能性があります。
そのような物理的な破壊は、膜の意図された光学特性の壊滅的な損失につながります。
目標に合わせた適切な選択
薄膜の光学特性を制御することは、特定の成果を達成するためにこれらの変数を操作することを意味します。
- 最大の透過率(例:反射防止コーティング)が主な焦点の場合: 優先事項は、正確な膜厚制御と、表面粗さおよび内部欠陥を最小限に抑える成膜方法を使用することです。
- 特定の波長フィルタリング(例:ミラーやフィルター)が主な焦点の場合: 優先事項は、適切な屈折率を持つ材料を選択し、各層に対して厳密な膜厚制御を行う正確な多層構造を構築することです。
- 過酷な環境下での耐久性が主な焦点の場合: 優先事項は、たとえ最高の光学性能でわずかな妥協を伴うとしても、高密度で密着性の良い膜、低い内部応力を生み出す成膜プロセスを選択することです。
結局のところ、薄膜光学を習得することは、望ましい結果を達成するために、材料、構造、プロセスの間の相互作用を理解し、制御することなのです。
要約表:
| 要因 | 光学特性への主な影響 |
|---|---|
| 材料 | 固有の屈折率 (n) と消衰係数 (k) を定義する。 |
| 膜厚 | 光の干渉を制御し、どの波長が強調され、どの波長が打ち消されるかを決定する。 |
| 成膜プロセス | 膜の密度、表面粗さ、構造欠陥を決定する。 |
| 基板 | 膜の密着性、成長、および全体的な構造均一性に影響を与える。 |
