薄膜は何でできていますか？金属、セラミックス、半導体、ポリマー

本質的に、薄膜は非常に幅広い材料、最も一般的には金属、誘電体（セラミックス）、半導体、ポリマーから作られています。「薄膜」という概念自体に特定の材料が固有のものではなく、電気的、光学的、または物理的な表面特性を変化させるなど、意図された機能に基づいて完全に選択されます。

薄膜は、その構成材料によって定義されるのではなく、その目的によって定義されます。材料は、バルク材料の核となる性質を変えることなく、表面に特定の新しい特性を付与するために選択される単なる媒体です。

主要な材料カテゴリー

薄膜に選択される材料は、それが解決すべき問題の直接的な反映です。材料は通常、4つの主要なカテゴリーのいずれかから選択されます。

金属

金属膜は、その優れた電気伝導性と反射率のために使用されることがよくあります。これらは、集積回路内の導電路の作成、鏡の反射コーティング、電子デバイスの接続において基本的です。

誘電体とセラミックス

誘電材料は電気絶縁体です。これらは、コンデンサの絶縁層、レンズやソーラーパネルの反射防止コーティング、そしてその耐久性と不活性性から工具の硬質保護コーティングを作成するために使用されます。

半導体

シリコンが最も有名な例である半導体は、現代のエレクトロニクスの基盤です。半導体材料の薄膜は、トランジスタやマイクロチップの他の不可欠なコンポーネントを構築するために細心の注意を払って層状に積層されます。

ポリマー

特にフレキシブルエレクトロニクスにおける新しい用途は、ポリマー化合物で作られた薄膜に依存しています。これらの有機材料は、フレキシブルソーラーセルや最新のディスプレイで使用される有機EL（OLED）を作成するために不可欠です。

材料が薄膜になる方法

これらの材料を適用するプロセスは、材料そのものと同じくらい重要です。これは、時には原子層ごとに膜を構築する、高度に制御された堆積技術によって達成されます。

3つの重要な要素

すべての堆積プロセスには3つの構成要素が含まれます。

1. ソース（原料）： 膜を形成する原材料。
2. 輸送： 材料をソースからターゲットへ移動させる方法。
3. 基板： 膜が堆積されるバルク材料または表面。

物理的堆積法

これらの方法は、運動量や熱などの物理的な手段を使用して、材料をソースから基板へ移動させます。一般的な技術には、イオンがターゲットに衝突して原子を放出するスパッタリングや、材料を真空中で加熱して蒸発させ、基板上に凝縮させる熱蒸着などがあります。

化学的堆積法

これらの方法は、化学反応を使用して基板表面に膜を形成します。例えば、化学気相成長法（CVD）では、前駆体ガスをチャンバーに導入し、それらが反応して固体膜を堆積させます。ポリマーの場合、スピンコーティングなどの技術は遠心力を使用して液体溶液を均一に広げます。

トレードオフの理解

材料と堆積方法の選択は、複数の競合する要因が関わる複雑な決定です。「最良の」アプローチは一つとしてなく、最適な選択は完全にアプリケーションの要件に依存します。

精度 対 コストと速度

原子層堆積法（ALD）のような方法は、単一原子の厚さ制御で膜を作成できる驚異的な精度を提供します。しかし、この精度は、非常に遅く高価なプロセスであるという代償を伴います。

対照的に、スピンコーティングや電気めっきのような方法は、はるかに高速で費用対効果が高い可能性がありますが、最終的な膜の構造と厚さに対する制御は少なくなります。

材料と基板の適合性

すべての材料がすべての方法で堆積できるわけではありません。原料の融点、化学反応性、その他の物理的特性は、どの堆積技術が実行可能かを決定します。同様に、基板は高温や真空などのプロセスの条件に耐えることができる必要があります。

目的が構造を決定する

究極的には、目標は特定の表面特性を設計することです。これは、単純なものから信じられないほど複雑なものまでの構造で達成できます。

単層膜 対 多層膜

薄膜は、耐摩耗性など、単一の特定の特性を提供するために設計された、単一の均一な材料層（均質構造）である場合があります。

あるいは、膜は複雑な多層構造である場合があり、異なる材料が正確な順序で積み重ねられ、単一の材料では提供できない複合的な特性（高度な光学フィルターなど）を実現します。

表面特性の改変

薄膜の主な機能は、表面の特性を変更することです。これにより、エンジニアは費用対効果の高い、または強度の高いバルク材料（ガラスや鋼など）を使用し、バルク材料が欠いている導電性、耐傷性、または反射防止などの特性を提供する薄く機能的な層を追加することができます。

用途に材料を合わせる

適切なアプローチを選択するには、最終目標から始める必要があります。

• 主な焦点がエレクトロニクスと半導体である場合： 主に化学気相成長法（CVD）などの高精度な方法で堆積されたシリコン化合物などの材料を扱うことになります。
• 主な焦点が光学である場合： 反射防止コーティングや反射コーティングを作成するために誘電材料を使用し、多くの場合、スパッタリングや蒸着などの物理的方法で適用されます。
• 主な焦点が機械的保護である場合： 硬い金属やセラミックスを適用して、工具やコンポーネントに耐摩耗性コーティングを作成し、多くの場合、物理的堆積法を使用します。
• 主な焦点がフレキシブルデバイスである場合： スピンコーティングなどの方法で適用されるポリマー化合物を探求し、OLEDなどの次世代技術を作成します。

結局のところ、薄膜の材料は、達成したい特定の表面特性によって推進される戦略的な選択です。

要約表：

材料カテゴリー	主な特性	一般的な用途
金属	高い電気伝導性、反射率	導電路、反射コーティング
誘電体/セラミックス	電気絶縁性、耐久性、不活性	絶縁層、反射防止コーティング
半導体	調整可能な電気特性	トランジスタ、マイクロチップ
ポリマー	柔軟性	フレキシブルソーラーセル、OLEDディスプレイ

表面特性の設計準備はできましたか？

適切な薄膜材料と堆積プロセスを選択することは、プロジェクトの成功にとって極めて重要です。KINTEKは、研究から製造まで、精密な薄膜堆積に必要なラボ機器と消耗品の提供を専門としています。

金属、セラミックス、半導体、ポリマーのいずれを扱っている場合でも、当社の専門知識は、お客様の用途に最適な表面特性を実現するのに役立ちます。

今すぐ専門家に連絡して、お客様固有のニーズについてご相談いただき、KINTEKがお客様の研究所の薄膜イノベーションをどのようにサポートできるかをご確認ください。

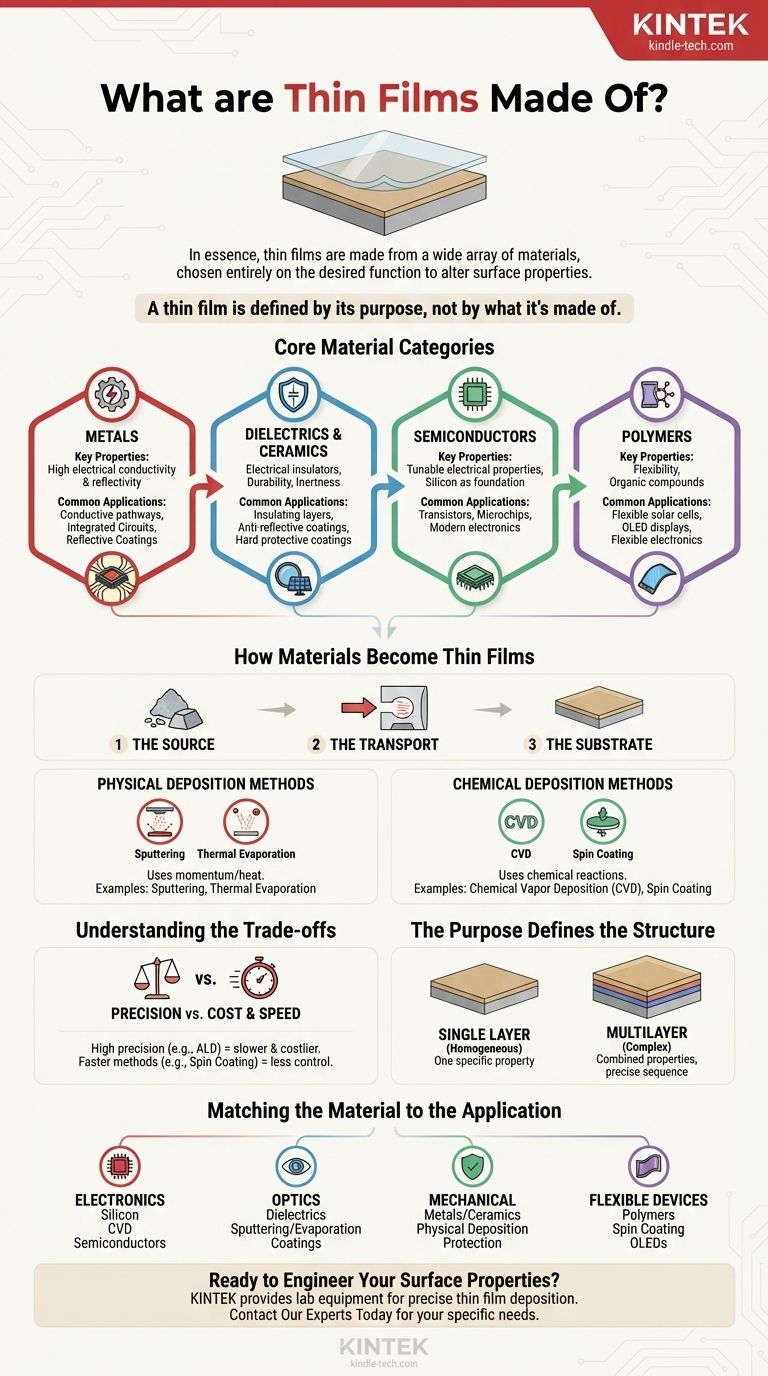

ビジュアルガイド
