要するに、単一の普遍的な標準はありませんが、多機能電気化学セル蓋の一般的な構成には、Φ6.2mmの大きな開口部が2つまたは3つと、Φ3.2mmの小さな開口部が2つ含まれます。これらの蓋は通常PTFE製で、標準的な三電極システムを構成する部品を収容するように設計されていますが、カスタマイズは頻繁に使用されるオプションです。
開口部設計の基本原則は、厳格な標準ではなく、機能的な柔軟性にあります。この構成は、完全な電気化学実験に必要なポートを提供しつつ、特定の研究ニーズに合わせて簡単にカスタマイズできるように設計されています。
標準的な蓋の構成の内訳
電気化学セル蓋上の開口部の配置は、ほとんどの電気化学測定の基礎となる三電極システムの要件によって決まります。
Φ6.2mm開口部の役割
これらの大きなポートは、セル蓋の主要な作業用ポートです。これらは標準的な作用電極、対極、および参照電極の本体に適合するサイズになっています。
ほとんどの実験では、これら3つのコアコンポーネントが必要なため、この寸法のポートが少なくとも2つまたは3つあることがほとんどです。
Φ3.2mm開口部の目的
小さなポートは、補助的ではありますが、しばしば重要な機能を果たします。これらは最も一般的にガスの入口と出口に使用されます。
これにより、実験を窒素やアルゴンなどの不活性ガスでパージして酸素を除去したり、反応性ガスを電解液にバブリングしたりすることができます。これらのポートは、小さなプローブや、正確な電位制御のためのルギン毛細管にも使用できます。
材料と設計
蓋自体は、ほぼ例外なくポリテトラフルオロエチレン（PTFE）、別名テフロンで作られています。この材料は、その優れた化学的不活性性により選ばれており、電解液と反応したり、実験を汚染したりしないことが保証されます。
カスタマイズの重要な役割
メーカーは「標準」構成を提供していますが、実際には多くの電気化学セットアップには固有の要件があります。これがカスタマイズが重要な特徴である理由です。
「標準」が常に標準ではない理由
サプライヤーによって標準的な提供品にわずかな違いがあることに気づくでしょう。あるサプライヤーは6.2mmのポートを2つ提供し、別のサプライヤーは3つ提供するかもしれません。これは、最も一般的な実験セットアップに関する異なる仮定を反映しています。
このばらつきは、購入前に構成を確認することの重要性を浮き彫りにしています。
カスタム開口部を要求する場合
実験が基本的なセットアップから逸脱する場合、カスタマイズが必要になります。一般的な理由には次のようなものがあります。
- 複数の作用電極または参照電極を使用する場合。
- 回転円盤電極（RDE）用に大きなポートが必要な場合。
- pHメーターや熱電対などの追加センサーを組み込む場合。
- 標準的でないルギン毛細管用に特定のサイズのポートが必要な場合。
避けるべき一般的な落とし穴
構成を理解することは戦いの半分にすぎません。信頼性の高いデータを取得するためには、互換性と適切なセットアップを確保することが不可欠です。
不一致の問題
最も一般的な間違いは、「標準」セルが特定の電極に適合すると仮定することです。注文する前に、必ず電極の直径を測定し、セルの仕様と比較してください。
補助機器の考慮漏れ
セルに入れる必要のあるものすべてを考慮してください。ガスでパージする必要がある場合は、入口と出口用に少なくとも2つの小さなポートが必要です。ポートを忘れると、実験が始まる前に停止する可能性があります。
シールの妥協
ポートを増やすことは柔軟性を提供しますが、漏れの原因となる箇所を増やす可能性もあります。特に不活性雰囲気下で作業する場合は、未使用のポートはストッパーで適切に密閉し、システムの完全性を維持するようにしてください。
適切な構成を選択する方法
セルの開口部のレイアウトを実験の目的に直接合わせます。
- 標準的なサイクリックボルタンメトリーが主な焦点の場合： 3つのΦ6.2mmポート（作用電極、対極、参照電極用）と2つのΦ3.2mmポート（ガス用）を備えたデフォルト構成で通常は十分です。
- 腐食研究や高精度研究が主な焦点の場合： IRドロップを最小限に抑えるために、ルギン毛細管用にポートが利用可能で、適切なサイズであることを確認してください。
- ガス依存の研究（例：O2還元）が主な焦点の場合： 専用のガス入口および出口ポートがあり、入口チューブが正しく配置できることを確認してください。
- 非標準的な機器の使用が主な焦点の場合： 標準的なオプションはスキップしてください。すべてのコンポーネントを測定し、必要な開口部の直径の正確なリストをメーカーに提供してください。
結局のところ、セル蓋を固定された製品としてではなく、実験のためのカスタマイズ可能なプラットフォームとして捉えることが、正確で再現性のある結果を達成するための鍵となります。
要約表：
| 開口部のサイズ | 一般的な機能 | 主要コンポーネント |
|---|---|---|
| Φ6.2mm | 主要電極ポート | 作用電極、対極、参照電極 |
| Φ3.2mm | 補助ポート | ガスの入口/出口、ルギン毛細管、プローブ |
カスタム電気化学セル蓋が必要ですか？
お客様のセットアップに正確に構成されたセル蓋で、電気化学実験を完璧に実行できるようにします。KINTEKは、高品質のPTFEラボ機器および消耗品の製造を専門としており、特定の開口部のサイズからマルチポート構成まで、お客様固有の研究要件に適合するカスタムソリューションを提供しています。
当社の専門家に今すぐお問い合わせいただき、プロジェクトについてご相談の上、お客様の研究室のニーズにぴったりの製品を手に入れてください！

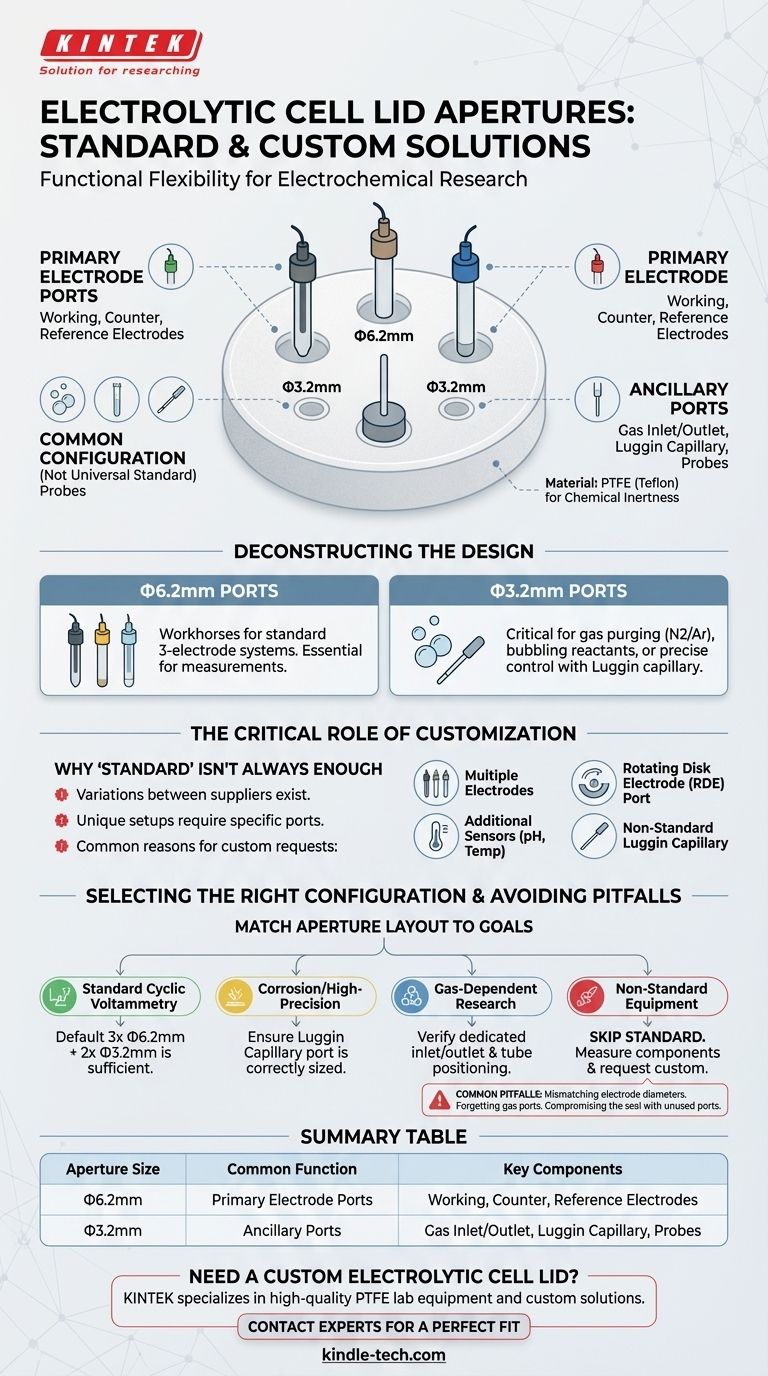

ビジュアルガイド
