電解槽の標準的な開口部仕様は、その設計に直接依存しますが、最も一般的な直径は6.2mmと3.2mmです。これらのポートの正確な数と組み合わせは、セルが密閉システムであるか非密閉システムであるかによって決定されます。
重要な違いは、単一の普遍的な標準ではなく、機能に基づいた2つの一般的な構成です。非密閉型セルは通常、電極用に3つの6.2mmポートを備え、密閉型セルはガス制御用に2つの3.2mmポートを追加します。
異なる開口部サイズの目的
2つの標準直径は任意のものではありません。これらは電気化学実験に必要な特定のコンポーネントに対応するように設計されています。それらの意図された用途を理解することが、適切な機器を選択するための鍵となります。
6.2mm標準：電極ポート
より大きな6.2mm径のポートは、セルの主要な開口部です。
その主な目的は、作用電極、参照電極、対電極（または補助電極）という3つの必須電極を収容することです。このサイズは、市販されている電気化学プローブの一般的な標準です。
3.2mm標準：ガスおよびユーティリティポート
より小さな3.2mm径のポートは、密閉型セルシステムに見られます。
これらはユーティリティポートであり、通常、ガス入口および出口チューブに使用されます。これにより、不活性ガス（窒素やアルゴンなど）で電解液をパージして溶存酸素を除去することができ、これは多くの高感度実験にとって重要です。
セルタイプ別の標準構成
開口部のレイアウトを決定する最も重要な要因は、セルを環境から隔離する必要があるかどうかです。
非密閉型（開放型）セル
大気開放で実行できる実験には、非密閉型セルで十分です。
このタイプの標準構成はシンプルで、3つの6.2mm開口部です。このセットアップは、大気制御の複雑さなしに、標準的な3電極システムに必要なアクセスを提供します。
密閉型（気密）セル
空気、湿気に敏感な実験、または制御されたヘッドスペースを必要とする実験には、密閉型セルが必要です。
密閉型セルの標準構成は、電極用に3つの6.2mm開口部と、ガスライン用に2つの3.2mm開口部です。この5ポート設計は、完全で制御された電気化学環境を提供します。
トレードオフの理解
セル構成の選択には、実験要件と操作の簡便さのバランスを取ることが伴います。
簡便さ vs. 制御
非密閉型セルはセットアップと使用が簡単であり、特に酸素干渉が主な懸念事項ではない水溶液における多くのルーチン分析に最適です。
密閉型セルは正確な環境制御を提供し、これは非水電気化学、酸素感受性レドックス対の研究、または揮発性物質を伴う実験には不可欠です。この制御には、ガスラインの管理と適切な密閉の確保という追加の複雑さが伴います。
カスタマイズのオプション
これらは標準構成であることを認識することが重要です。ほとんどの機器サプライヤーは、要望に応じてカスタム穴あけまたは代替の蓋構成を提供しています。独自のプローブ、センサー、またはサンプリングポートを必要とする実験の場合、カスタム仕様はほとんど常にオプションとして利用できます。
適切なセル構成の選択
実験の目的が、正しい開口部設定を選択するための究極の指針となります。
- ルーチンな水溶液電気化学が主な焦点の場合： 3つの6.2mmポートを備えた非密閉型セルが通常十分であり、最も簡単な選択肢です。
- 酸素感受性または非水系実験が主な焦点の場合： 環境制御のために、6.2mm電極ポートと3.2mmガスポートの両方を備えた密閉型セルが必要になります。
- 独自の実験セットアップが主な焦点の場合： 特定の電極およびプローブの寸法に正確に合わせるために、カスタム開口部構成についてお問い合わせください。
これらの標準構成を理解することで、特定の実験目標に必要な制御を提供する適切な電解槽を選択できます。
要約表：
| セルタイプ | 標準開口部構成 | 主な目的 |
|---|---|---|
| 非密閉型（開放型）セル | 3つの6.2mmポート | 非感受性環境での標準的な3電極セットアップ用。 |
| 密閉型（気密）セル | 3つの6.2mmポートと2つの3.2mmポート | 電極アクセスに加え、環境制御のためのガス入口/出口用。 |
特定の実験に適した電解槽が必要ですか？ KINTEKは高品質の実験装置と消耗品を専門とし、標準およびカスタム構成の電解槽を提供して、電気化学研究における正確な制御と信頼性の高い結果を保証します。今すぐ当社の専門家にお問い合わせください。お客様の要件について話し合い、研究室のニーズに最適なソリューションを見つけます。

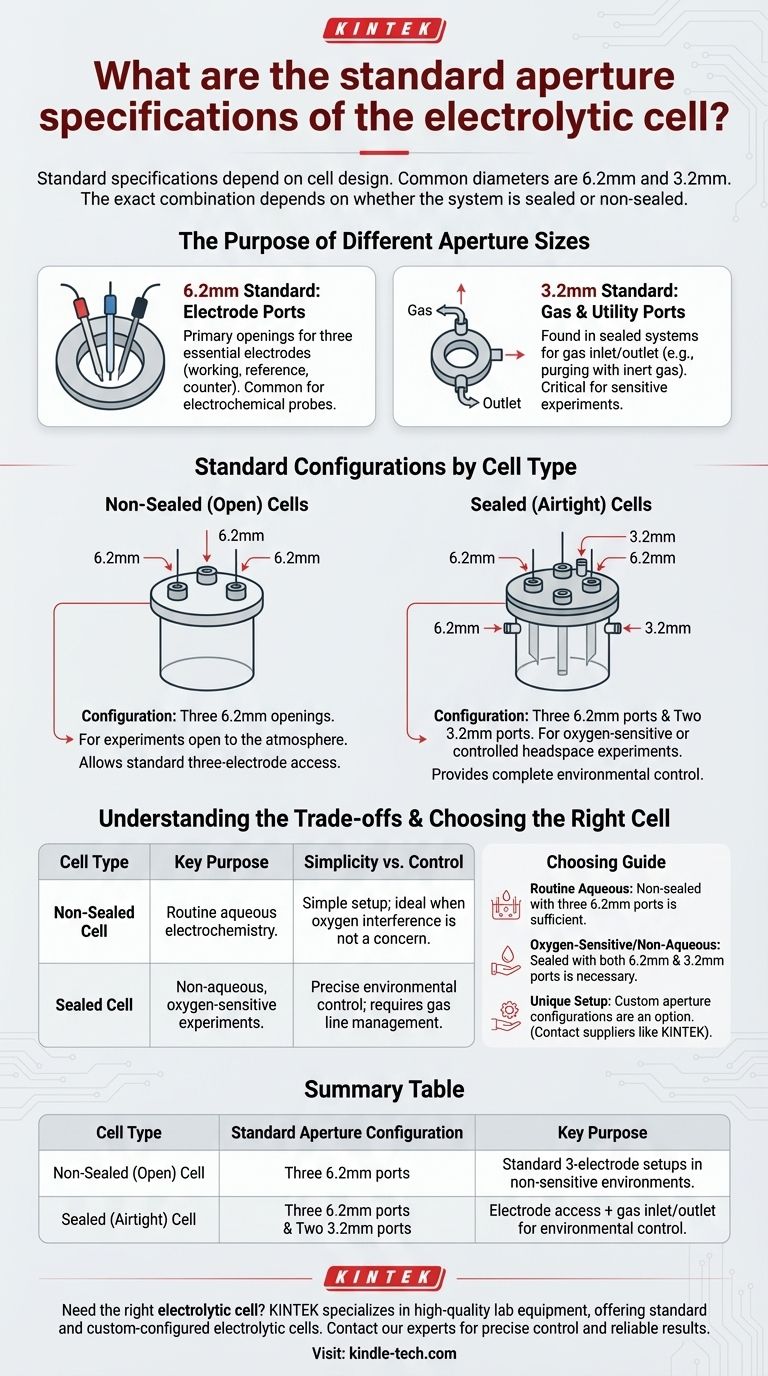

ビジュアルガイド
