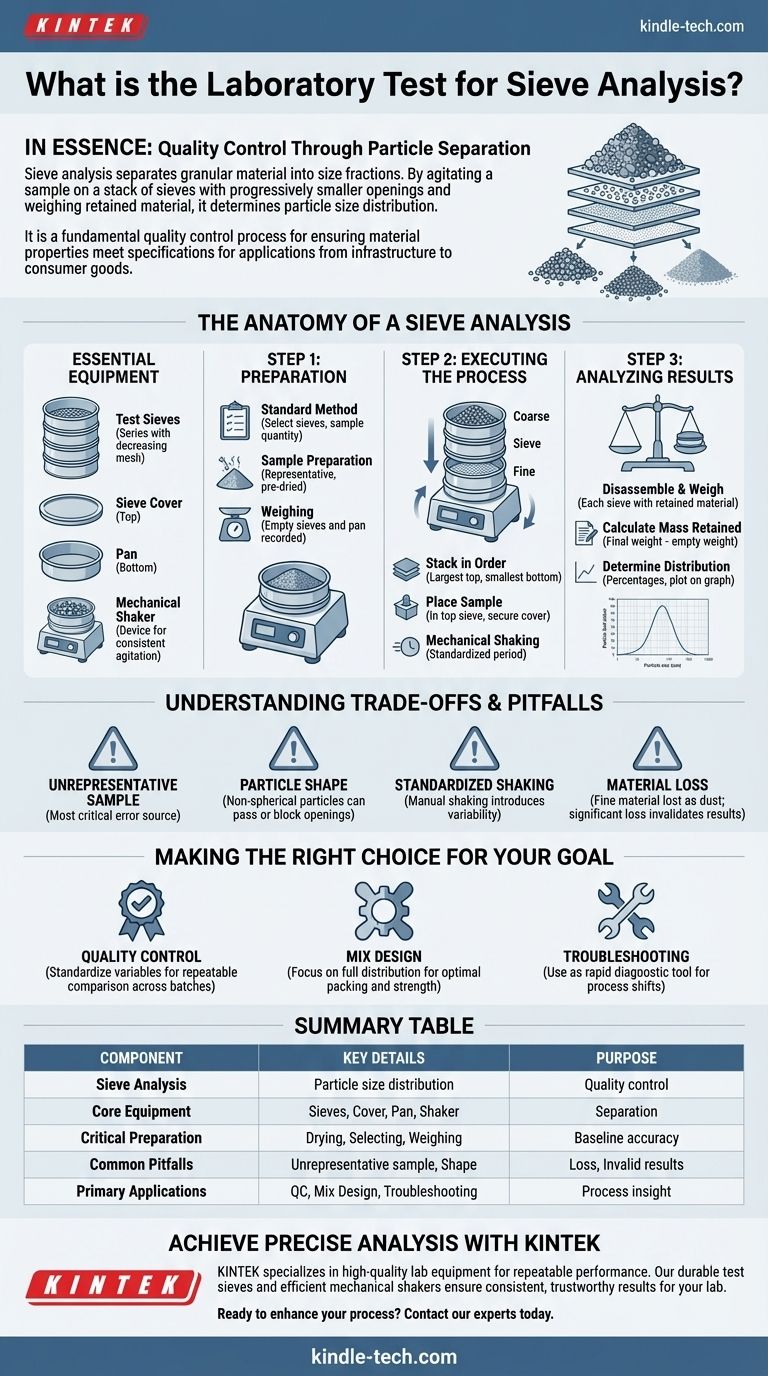

ふるい分け分析の実験室試験とは何ですか？粒度分布を決定するためのステップバイステップガイド

本質的に、実験室でのふるい分け分析は、粒状材料を異なるサイズ区分に分離するための簡単な手順です。これは、メッシュ開口部が次第に小さくなるふるいを重ねて使用し、あらかじめ秤量した試料を振動させ、その後、各ふるいに保持された材料の量を計量して粒度分布を決定することを含みます。

ふるい分け分析は単なる選別方法以上のものです。それは基本的な品質管理プロセスです。安定したインフラの構築から一貫した消費財の生産に至るまで、材料の物理的特性が意図された用途に必要な厳密な仕様を満たしていることを確認するために必要な重要なデータを提供します。

ふるい分け分析の構成要素

この試験を正しく実施するには、機器、準備、および実行を正確に理解する必要があります。各ステップは、最終的な結果が正確で再現性があることを保証するように設計されています。

試験の核となるのは試験ふるいであり、正確にサイズ分けされた正方形の開口部を持つ織られた金網を保持する円形の金属フレームです。これらを積み重ねてふるいスタックを形成します。

完全なセットアップには以下が含まれます。

結果の信頼性は、振動を開始する前から決まります。厳格な準備は交渉の余地がありません。

まず、標準的な方法を確立する必要があります。これには、材料に適したふるいサイズを選択し、必要な試料量を決定することが含まれます。

次に、試料の準備です。試料は材料のバッチ全体を代表するものでなければなりません。粒子が凝集して結果を歪める可能性がある湿気を取り除くために、オーブンで予備乾燥させる必要がある場合があります。

最後に、個々のふるいと底の受け皿を空の状態で計量し、その重量を記録する必要があります。これにより、最終計算の基準が提供されます。

準備が完了したら、試験自体は体系的です。ふるいはメッシュサイズ順に積み重ねられ、開口部が最も大きいものが上、開口部が最も小さいものが下になり、収集用の受け皿のすぐ上に配置されます。

あらかじめ秤量した試料を最上部のふるいに注意深く入れ、カバーを固定します。

ふるいスタック全体を機械式ふるい振とう機に置き、標準化された時間だけ振動させます。この動きにより、より小さな粒子がメッシュを通過し、通過できないふるいに保持されるか、底の受け皿に集まるまで落下します。

振動が完了したら、分析が始まります。スタックを分解し、各ふるいを保持された材料とともに個別に計量します。

各ふるいの初期の空の重量を最終重量から差し引くことにより、その特定のふるいに保持された材料の質量を決定します。

これらの重量は、初期試料総重量に対するパーセンテージに変換されます。このデータが粒度分布を作成し、多くの場合グラフにプロットされ、材料の粒度構成の明確な視覚的表現を提供します。

広く使用されている一方で、ふるい分け分析には、結果の誤解を避けるためにすべての実施者が認識しなければならない限界があります。

最も重要なエラー源は、試験が始まる前に発生します。分析のために採取された少量の試料がバルク材料を正確に反映していない場合、試験がどれほど注意深く行われても、結果は無意味になります。

ふるい分け分析は本質的に粒子がほぼ球形であることを前提としています。細長い粒子や平たい粒子は、そうでない場合に保持されるはずの開口部を端から通過したり、メッシュの開口部を塞いで小さな粒子が通過するのを妨げたりする可能性があります。

品質管理と比較可能性のために、ふるい分けの動作は一貫している必要があります。設定された時間と強度を持つ機械式ふるい振とう機を使用することが重要です。手動での振動はばらつきを導入し、ほとんどの専門的な用途には適していません。

取り扱い中および振動中に、微細な粉塵として少量の材料が失われることは一般的です。保持された画分の総重量を初期試料重量と比較する必要があります。損失が著しい場合（通常1〜2％を超える場合）、試験結果は無効と見なされることがあります。

ふるい分け分析は多用途なツールですが、データの使用方法は目的によって完全に異なります。

主な焦点が材料の受け入れと品質管理である場合： すべての変数（試料重量、振動時間、ふるいスタック）を標準化し、結果が再現性があり、バッチ間で確実に比較できるようにします。
主な焦点がコンクリートやアスファルトの骨材混合物の設計である場合： 強度と作業性のための最適な充填密度を確保するために、完全な粒度分布曲線に焦点を当てます。
主な焦点が製造プロセスのトラブルシューティングである場合： ふるい分け分析を迅速な診断ツールとして使用し、上流の機器の誤動作や原材料の変化を示す粒度の変化を特定します。

結局のところ、この単純な試験は、粒状材料の山を実用的なデータに変換し、健全なエンジニアリングおよび製造上の決定に必要な基礎的な洞察を提供します。

ふるい分け分析の構成要素	主な詳細
目的	粒状材料の粒度分布を決定する。
主要機器	試験ふるい、カバー、受け皿、および機械式ふるい振とう機。
重要な準備	試料の乾燥、適切なふるいの選択、空のふるいの計量。
一般的な落とし穴	代表的でない試料、非球形の粒子、材料の損失。
主な用途	品質管理、骨材混合物の設計、製造プロセスのトラブルシューティング。
