実験室では、目に見えない変数にこだわりがちです。電位シフト、反応速度論、試薬の純度などを心配します。
しかし、電気化学実験の成功は、しばしばそれよりもはるかにありふれたもの、すなわち物理的なインターフェースによって決まります。
具体的には、電解セルの蓋にある穴です。
これらの開口部はゲートキーパーです。システムに何が入るか（プローブ、ガス）、何が入らないか（酸素、汚染物質）を決定します。標準仕様、特に6.2mmと3.2mmを理解することは、単なるハードウェアの互換性の問題ではありません。
それは、実験制御の限界を理解することなのです。
蓋の構造
業界は、混沌から秩序を生み出すために特定の幾何学形状を採用しています。設計は様々ですが、直径が恣意的であることはめったにありません。それらは、電気を導くというニーズと、雰囲気を管理するというニーズの2つの異なるニーズに応えるように設計されています。
1. 6.2mm規格：電極のハイウェイ
セル設計における最も重要な数値は6.2mmです。
これは、ほぼすべての電解セル蓋に見られる主要ポートの標準直径です。電気化学の「聖なる三位一体」を収容するために必要なサイズです。
- 作用電極
- 参照電極
- 対（補助）電極
市販の電気化学プローブを購入する場合、それは6.2mmの開口部に適合するように作られている可能性が高いです。それは、ポテンショスタットと溶液間の普遍的な接続です。
2. 3.2mm規格：大気バルブ
2番目の数値、3.2mmは、実験が分離を要求する場合に現れます。
これらの小さなポートはユーティリティトンネルです。ガス入口および出口チューブ用に設計されています。
デリケートな化学では、大気は汚染物質です。これらの3.2mmポートを使用して、電解質を窒素やアルゴンなどの不活性ガスでパージし、そうでなければデータを台無しにする溶解酸素を物理的に押し出す必要があります。
設計の2つの哲学
これらの穴の配置は、セルの哲学、すなわち密閉型対非密閉型に完全に依存します。
これは単なるハードウェアの違いではありません。それは、シンプルさと完全な制御の間の選択を表します。
非密閉型セル（実用主義者）
酸素干渉が無視できるルーチンの水溶液分析では、非密閉型セルは実用主義者の選択です。
- 構成：3つの6.2mmポート。
- 哲学：シンプルさ。
- 使用例：環境が敵ではない、迅速なオープンエア実験。
密閉型セル（完璧主義者）
非水電気化学に進む場合や、酸素に敏感な酸化還元対を研究する場合、室内の空気は排除しなければならない変数になります。
- 構成：3つの6.2mmポート + 2つの3.2mmポート。
- 哲学：分離。
- 使用例：揮発性物質または厳密な環境制御。
ここでは、追加の3.2mmポートを使用して、制御されたヘッドスペースを作成し、実験を外部世界から事実上密閉することができます。
仕様の概要
トレードオフを視覚化するために、標準構成を並べて見ることができます。
| セルタイプ | 標準開口部レイアウト | 主な機能 |
|---|---|---|
| 非密閉型（オープン） | 3x 6.2mmポート | 安定した環境での基本的な3電極アクセス。 |
| 密閉型（気密） | 3x 6.2mmポート 2x 3.2mmポート |
環境制御のためのガスパージと組み合わせた電極アクセス。 |
化学が幾何学を決定する
多くの研究者が犯す間違いは、セルを一般的なバケツと見なすことです。
それは計器です。
デリケートな還元反応に非密閉型セルを選択した場合、データ処理で酸素スパイクを修正することはできません。逆に、基本的な水溶液テストに複雑な密閉型システムを使用すると、ワークフローに不必要な摩擦が生じます。
カスタマイズオプション
6.2mmと3.2mmが標準ですが、それらは物理法則ではないことに注意する価値があります。
科学はしばしば標準プロトコルの境界で起こります。研究にユニークなセンサー、特大のプローブ、または特定のサンプリング要件が含まれる場合、蓋の構成はあなたに合わせるべきであり、その逆ではありません。
仕事に合ったもの
KINTEKでは、精密工学が信頼性の高い化学の基盤であることを理解しています。標準的なオープンセルの堅牢なシンプルさが必要な場合でも、密閉システムの気密セキュリティが必要な場合でも、当社の機器は、インターフェースが決してイノベーションの邪魔にならないように設計されています。
不適切なフィットがデータに影響を与えることを許さないでください。 専門家にお問い合わせて、特定の開口部の要件について話し合い、あなたの野心に合った電解セルを見つけてください。

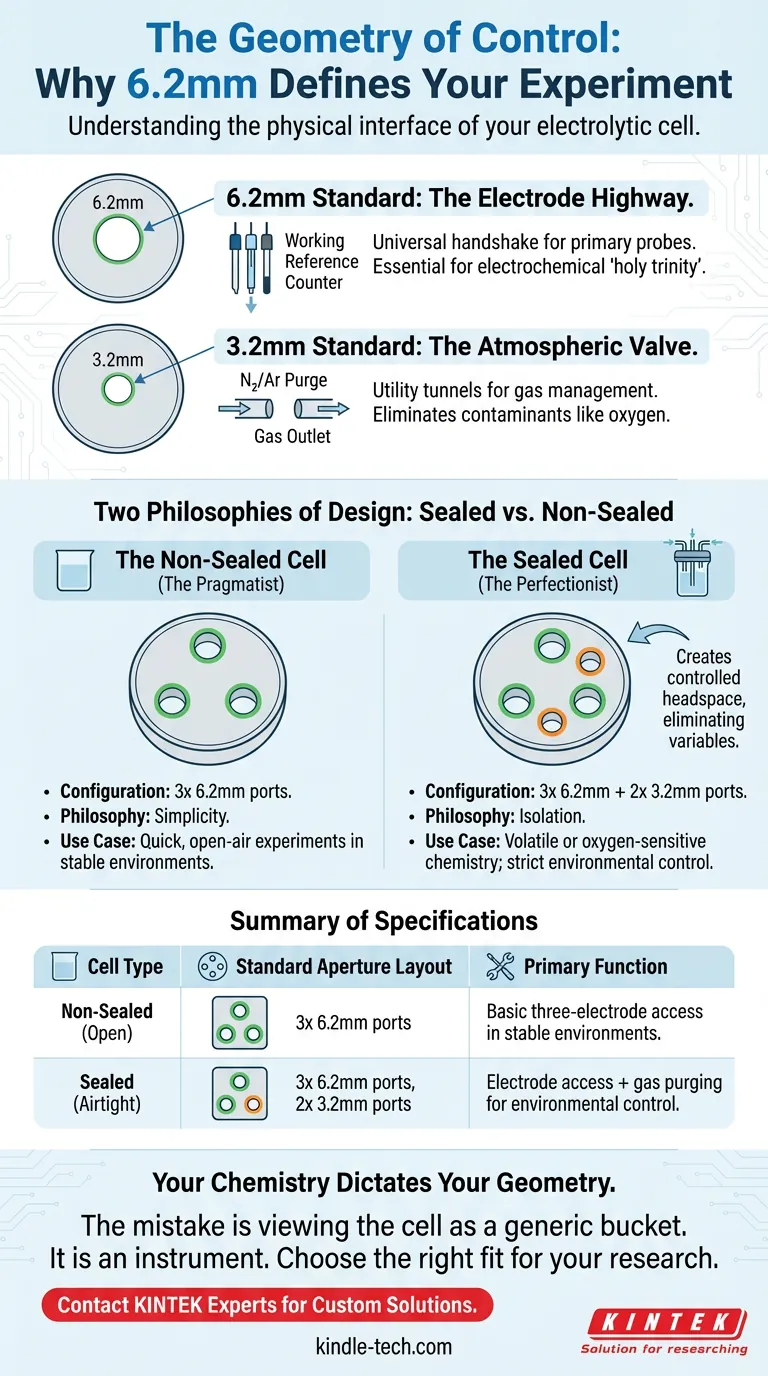

ビジュアルガイド
