冷凍システムにおけるコンデンサーとクーラーの区別

コンデンサーとクーラーの概要

冷凍システムにおける定義と役割

コンデンサーとクーラーは、チラー冷凍システムにおいて不可欠なコンポーネントであり、それぞれが複雑な熱伝達プロセスにおいて極めて重要な役割を果たしている。これらのコンポーネントは、熱伝達を効率的に管理し、最適な性能と省エネルギーを確保するように設計された機器に不可欠です。

冷凍の領域では、コンデンサーは特に、気相を液相に移行させるという重大な相変化を伴うプロセスを担っています。この相変化は、システムから熱を効率的に除去し、それによって所望の温度を維持することを可能にするため、極めて重要である。一方、冷却器は相変化を起こさずに物質の温度を下げるために使用される。この違いは、作動メカニズムの根本的な違いと、システム内で果たす特定の役割を浮き彫りにしている。

凝縮器と冷却器の利用は、その主な機能だけにとどまらず、冷凍システムの全体的な効率を高めるための重要な要素でもある。熱伝達を効果的に管理することで、これらのコンポーネントは機器の寿命と信頼性に貢献し、さまざまな産業および商業用途で安定した性能を維持するために不可欠なものとなっています。

要約すると、コンデンサーとクーラーは、冷凍システムの単なる付加物ではなく、システムの熱管理能力を定義し、最適な状態を維持するための重要な要素です。それぞれの明確な役割と機能性は、チラー冷凍システムの効率的な運転を保証する上で、その重要性を強調しています。

よくある誤解

冷凍システムの分野で最も一般的な誤解の1つは、凝縮器と冷却器の区別をめぐる混乱です。この混乱は、それぞれの設計と機能が明確でないことに起因することが多い。どちらのコンポーネントも冷凍機システム内の熱伝達プロセスには不可欠ですが、その目的は著しく異なり、それぞれ異なる原理で作動します。

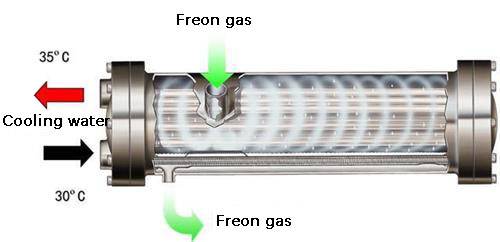

凝縮器

コンデンサーは、気体から液体への相変化を促進するよう特別に設計されており、潜熱の大幅な放出を伴うプロセスです。これとは対照的に、冷却器は相変化を起こさずに物質の温度を下げることだけを目的としている。この基本的な動作メカニズムの違いが、熱伝達係数や構造構成の違いなど、さまざまな相違につながっている。

これらの違いを解明するためには、コンデンサーの熱伝達率がクーラーの熱伝達率よりもはるかに高いことを理解することが不可欠である。これは凝縮プロセスによるもので、本質的に伝熱膜係数が大きくなる。その結果、凝縮器はしばしば、時には桁違いの高い全熱伝達率を示します。この熱伝達効率は、凝縮器内で起こる相変化の直接的な結果であり、冷却器では起こらない現象である。

さらに、凝縮器と冷却器の構造上の違いも同様に重要である。コンデンサーは一般に、クーラーに比べて伝熱面積が大きいのが特徴で、これは相変化を管理する役割に沿った設計特性である。これらの熱交換器を通過する流量は、使用される機器のタイプの指標となることもあり、凝縮器は、相変化に関連する熱伝達の要求を管理するために、より高い流量を必要とすることが多い。

要約すると、凝縮器と冷却器はどちらも冷凍システムにおいて重要なコンポーネントであるが、その役割、設計、および動作原理は著しく異なる。この記事では、このような一般的な誤解に対処することで、それぞれのコンポーネントが冷凍機システムの全体的な効率と機能性にもたらす独自の貢献について、より明確な理解を提供することを目的としています。

設計上の主な違い

相変化の有無

冷凍システムにおける凝縮器と冷却器の主な違いは、相変化の有無である。凝縮器は相転移を引き起こすように設計されており、具体的には気体を液体に変換する。このプロセスは、システム内の熱伝達効率の重要な要素である潜熱の大幅な放出を伴う。

これに対して冷却器は、物質の相を変えずに温度を下げるだけで作動する。この機能の違いは、各装置で使用される冷却媒体も異なることを意味する。凝縮器は、冷却媒体として水や空気を利用することが多く、凝縮時に放出される潜熱を直接吸収する。一方、冷却器は通常、相変化を起こすことなく温度低下を促進する冷媒やその他の媒体を使用する。

それぞれの装置の目的が、この違いをさらに際立たせている。凝縮器は冷凍サイクルに不可欠で、冷媒が再利用のために確実に液体に戻るようにする。冷却器は、最適な温度を維持するために重要ではあるが、冷凍プロセスの相変化の面では役割を果たさない。この基本的な動作の違いが、冷凍システムの効率と有効性を確保する上で、冷却器が果たす明確な役割を浮き彫りにしている。

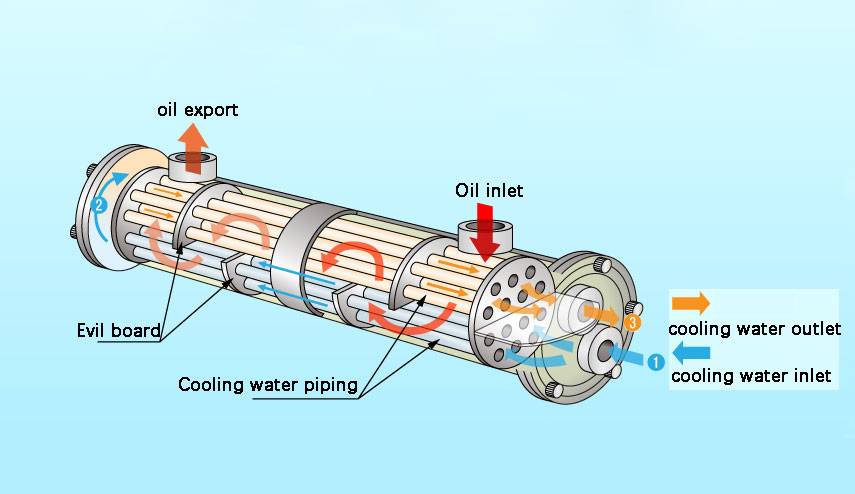

冷却空気

熱伝達係数

コンデンサーの熱伝達率は、クーラーの熱伝達率よりも著しく高いが、これは主に凝縮プロセスによるものである。凝縮の際、気体から液体への相変化が起こり、潜熱の大幅な放出が伴います。この相変化により伝熱膜係数が大きくなり、凝縮器の全熱伝達率が上昇する。実際、凝縮器の全熱伝達率は、冷却器と比べて一桁高くなることもある。

この熱伝達率の違いは、いくつかの要因に起因している：

相変化力学:蒸気から液体への相変化は、かなりの量のエネルギー交換を伴い、熱伝達の効率を高めます。
フィルム係数:流体と固体表面の界面における熱の流れに対する抵抗の尺度である伝熱膜係数は、相変化プロセスの性質上、凝縮時にははるかに高くなる。
表面積と流量:凝縮器は冷却器に比べて表面積が大きく、流量が多い場合が多い。

ファクター	コンデンサー	冷却器
相変化	あり	なし
熱伝達フィルム係数	高い	低い
全熱伝達率	高い	低い

この強化された熱伝達能力により、コンデンサーは、特に迅速かつ効果的な熱放散が重要な用途において、熱交換プロセスを管理する上でより効率的になります。

直列熱交換器

直列熱交換器では、コンデンサーとクーラーの区別は、単に装置の形状を調べるだけではありません。一般的にコンデンサーはクーラーに比べて伝熱面積が大きいのが特徴ですが、これだけで決まるわけではありません。これらの熱交換器を通過する流量も、装置の種類を見分ける上で重要な役割を果たします。

気体から液体への相変化を促進するように設計された凝縮器は、凝縮に必要な大きな熱負荷に対応するため、多くの場合、より高い流量で運転されます。この高い流量は、熱交換器全体の必要な温度降下を維持するために不可欠である。逆に、相変化を起こさずに媒体の温度を下げるだけの冷却器は、一般に低流量で作動する。このような低流量は、冷却プロセスで要求される中程度の熱伝達には十分である。

さらに、直列熱交換器の設計がさらなるヒントを与えてくれる。コンデンサーは、伝熱面積が大きいため、熱放散を促進するために延長表面やフィンを備えていることが多い。対照的に、冷却器はより単純な設計で、伝熱プロセスを管理するためにチューブやジャケットに頼ることが多い。

まとめると、直列熱交換器の形状とサイズから最初の洞察は得られますが、包括的な理解には、凝縮器と冷却器の特定の機能に沿った流量と設計上の特徴を考慮する必要があります。

機能と構造の違い

凝縮器の機能

凝縮器は、蒸気から液体への大きな相変化を促進することにより、冷凍システムにおいて極めて重要な役割を果たします。このプロセスには、蒸気材料からの熱の吸収が含まれ、次に凝縮されて液体になる。このプロセスで使用される冷却媒体には、凝縮される媒体から直接熱を吸収するものと、通常は熱交換器を介して間接的に吸収するものがある。

凝縮器の相変化は、冷却器と異なる重要な点である。冷却器は、媒体の相を変えずに温度を下げるだけですが、凝縮器は、気体から液体への完全な相変化を引き起こすように設計されています。この相転移は、システム内の熱伝達効率の重要な要素である潜熱の大幅な放出を伴う。

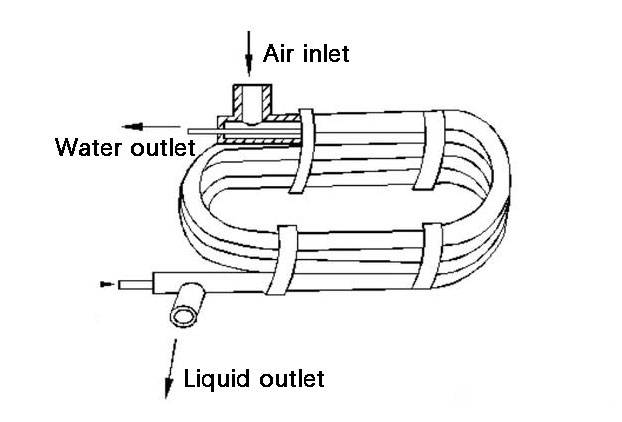

コンデンサー機能

さらに、凝縮器の熱伝達メカニズムは、冷却器よりも複雑であることが多い。直接接触式凝縮器では、冷却媒体が蒸気と直接接触するため、熱交換プロセスが促進される。逆に、間接接触式コンデンサーでは、空気や水などの二次媒体を使用して蒸気から熱を移動させ、より制御された効率的な熱放散を確保する。

コンデンサーの設計と運転は、熱伝達率を最大にするように調整されており、一般に冷却器よりもはるかに高い。この高い係数は、より大きな伝熱膜係数を伴う凝縮プロセスの性質によるものである。その結果、コンデンサーは、時にはクーラーよりも一桁大きい総熱伝達率を達成することができ、効率的な熱管理が重要なシステムには欠かせないものとなっています。

クーラーの機能

冷却器は、相変化を起こすことなく、冷却する媒体の温度を下げることで作動します。気体から液体への相転移を促進する凝縮器とは異なり、冷却器は温度を下げながら同じ物質の状態を維持します。この違いは、冷凍システムにおけるそれぞれの役割を理解する上で極めて重要である。

冷却器の熱伝達機構は間接的で、通常、冷却媒体と被冷却媒体を隔てるチューブやジャケットが関与している。この設計により、両物質の完全性と純度を維持するために不可欠な直接接触が防止される。例えば、工業用途では、冷却器は、液体や気体の化学組成を変えることなく温度を下げるために使用されることが多い。

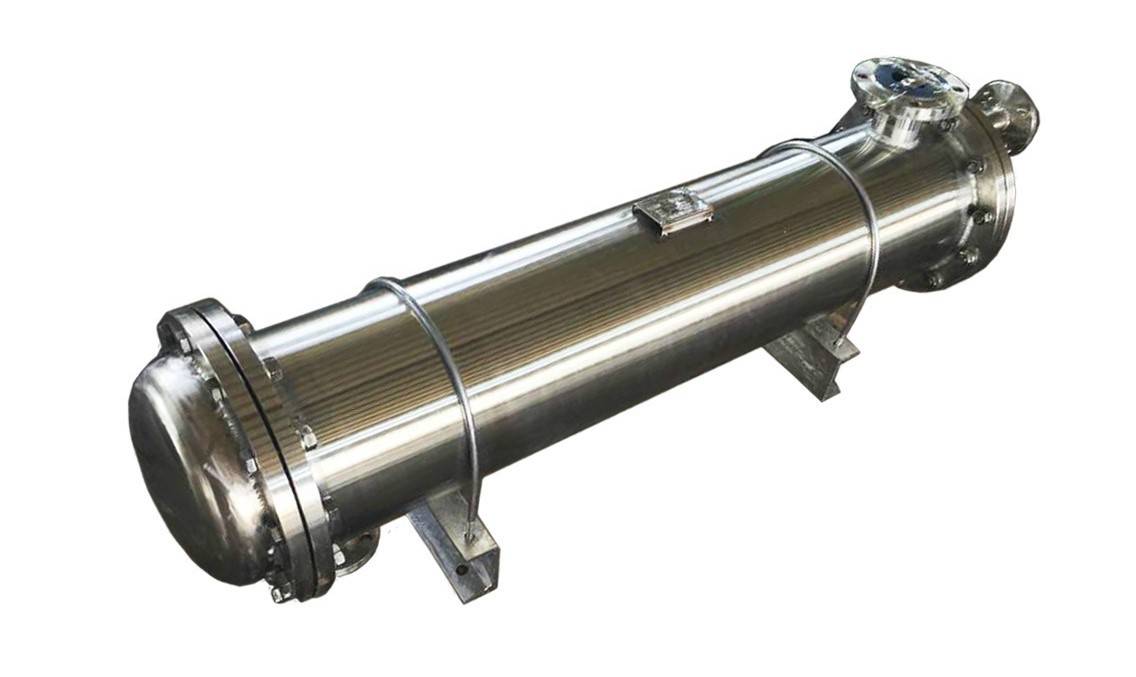

冷却器機能

さらに、冷却器の効率は、熱を効果的に放散する能力によって測られることが多い。これは、熱交換器を戦略的に配置し、熱伝達の表面積を増やすことで達成される。クーラーの熱伝達は間接的であるため、コンデンサーに比べて低い圧力で作動することができ、圧力制御が重要な用途に適しています。

まとめると、冷却器は、相変化を伴わない制御された冷却プロセスを提供することで、冷凍システムにおいて重要な役割を果たします。その設計と機能は、冷却される材料の完全性を維持しながら、効率的な熱放散を確保するように調整されています。

構造の複雑さ

コンデンサーとクーラーはどちらも冷凍プロセスに不可欠ですが、その構造設計は大きく異なります。特にクーラーは、コンデンサーに比べて構造が複雑である。この複雑さは、冷凍サイクルの中で各コンポーネントが果たす役割が異なることを直接反映している。

冷却器は、相変化を起こさずに媒体の温度を下げるという複雑な仕事をこなすように設計されている。そのため、より洗練された内部構成が必要となり、多くの場合、多層の熱交換器、複雑な配管システム、高度な断熱技術を伴います。このような複雑な構造により、効率的な熱放散と正確な温度制御が保証され、これらは冷却される媒体の完全性を維持するために不可欠である。

一方、凝縮器は、気体から液体への相転移には不可欠であるが、一般的にはより単純な設計である。その主な機能は蒸気の凝縮を促進することであり、これは本質的に、より単純な熱伝達プロセスを伴う。設計が単純であるため、冷却器とは性能指標が異なるものの、メンテナンスと運転が容易である。

クーラーとコンデンサーの構造上の違いは、冷凍プロセスにおけるそれぞれの役割のユニークな要求を強調している。コンデンサーが単一の相変化に重点を置くのに対し、クーラーはより広範な温度制御を管理しなければならないため、より精巧で複雑な内部構造が必要となる。
