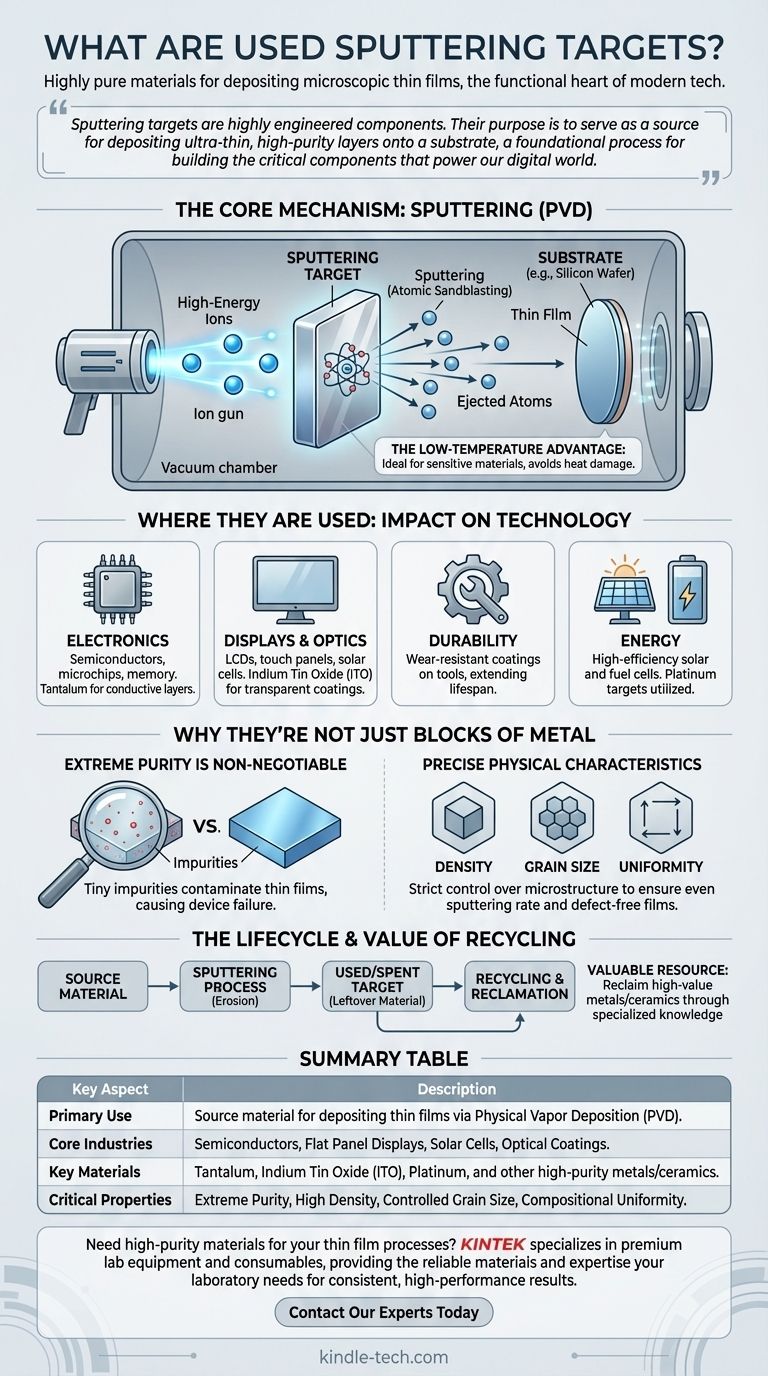

中古スパッタリングターゲットとは何ですか?薄膜技術のための高純度ソース

最も簡単に言えば、「中古スパッタリングターゲット」とは、スパッタリングと呼ばれる特殊な製造プロセスで残った材料のことです。さらに重要なのは、これらのターゲットが、マイクロチップから最先端の太陽電池パネルに至るまで、数え切れないほどの現代技術の機能的な核を形成する微細な薄膜を堆積させるためのソースとして使用される、高純度の材料ブロックであるということです。

スパッタリングターゲットは単なる原材料ではなく、高度に設計されたコンポーネントです。その目的は、基板上に超薄く高純度の層を堆積させるためのソースとして機能することであり、これは私たちのデジタル世界を動かす重要なコンポーネントを構築するための基礎的なプロセスです。

スパッタリングとは?基礎的なプロセス

コアメカニズム

スパッタリングは、真空チャンバー内で行われる物理気相成長(PVD)法です。

原子レベルの「サンドブラスト」のようなものと考えてください。高エネルギーイオンが、ソース材料であるスパッタリングターゲットに照射されます。

これらのイオンがターゲットに衝突すると、表面から個々の原子が叩き出されたり、「スパッタ」されたりします。これらの放出された原子は真空を通過し、基板(シリコンウェーハやガラス片など)上に堆積し、極めて薄く均一な膜を形成します。

低温の利点

このプロセスの主な利点の1つは、非常に低温で動作できることです。これにより、高温法では損傷する可能性のある敏感な材料への成膜に理想的です。

スパッタリングターゲットの使用場所:技術への影響

スパッタリングによって作成される薄膜は、非常に幅広い産業に不可欠です。ターゲットの特定の材料が、最終的な膜の特性を決定します。

現代エレクトロニクスの心臓部

スパッタリングは半導体産業の基礎です。マイクロチップ、メモリチップ、プリントヘッド、フラットパネルディスプレイの製造に使用されます。

例えば、タンタルスパッタリングターゲットは、これらの不可欠なコンポーネント内の微細な導電層を作成するためによく使用されます。

視覚の科学:ディスプレイと光学

このプロセスは、ディスプレイ用の透明導電性コーティングを作成するために重要です。

インジウムスズ酸化物(ITO)ターゲットは、LCD、タッチパネル、プラズマディスプレイ用のこれらのコーティングを作成するために使用されます。同じITO膜は、太陽電池や帯電防止コーティングの作成にも使用されます。

耐久性と機能性の向上

スパッタリングは、工具やその他の産業用コンポーネントに硬く、耐摩耗性のコーティングを施すために使用され、その寿命を大幅に延ばします。

特殊なターゲットはエネルギー用途にも使用されます。例えば、スパッタリングされた白金ターゲットは、高効率太陽電池や燃料電池の製造で広く応用されています。

なぜスパッタリングターゲットは単なる金属ブロックではないのか

最終製品の性能は、スパッタされた膜の品質に完全に依存し、それはターゲットの品質に依存します。これらのターゲットには、従来の材料よりもはるかに高い要件があります。

極度の純度は譲れない

ターゲットは並外れた純度でなければなりません。ごく微量の不純物でさえ薄膜を汚染し、その電気的または光学的特性を変化させ、最終的なデバイスの故障を引き起こす可能性があります。

正確な物理的特性

純度以外にも、ターゲットはその物理的構成について厳密な管理が必要です。これには、密度粒径、および組成の均一性が含まれます。

ターゲット内の空隙や不均一な粒構造などの欠陥は、不均一なスパッタリング速度を引き起こし、欠陥のある使用不可能な薄膜につながる可能性があります。

スパッタリングターゲットのライフサイクル

ソースから「使用済み」材料へ

スパッタリングプロセス中、ターゲットの表面から原子が放出され、徐々に侵食されます。しかし、プロセスは100%効率的ではなく、高価なターゲット材料のかなりの量が常に残ります。

この残りの材料が、使用済みまたは使用済みスパッタリングターゲットとして知られているものです。

リサイクルの価値

スパッタリングターゲットは貴重で高度に精製された金属で作られているため、リサイクルの主要な候補となります。

これらの使用済みターゲットを適切に取り扱い、処理するには、残った材料から最大の価値を回収し、再精製して再利用できるようにするための専門的な知識が必要です。

目的に合った正しい選択をする

  • 電子機器の製造に主な焦点を当てている場合: スパッタリングは基本的な堆積技術であり、スパッタリングターゲットの品質がマイクロチップやディスプレイの性能と信頼性を直接決定することを理解してください。
  • 材料科学に主な焦点を当てている場合: スパッタリングターゲットの価値は、一貫した高性能の薄膜を生成するために必要な、極度の純度と精密に制御された微細構造にあることを認識してください。
  • サプライチェーンまたは持続可能性に主な焦点を当てている場合: 使用済みスパッタリングターゲットは貴重なリソースであり、堅牢なリサイクルプログラムを確立することがコスト管理と資源管理にとって極めて重要であることを認識してください。

結局のところ、スパッタリングターゲットは、現代のテクノロジーを可能にする微細な層の作成を可能にする、目に見えない高純度のソースなのです。

要約表:

主要な側面 説明
主な用途 物理気相成長(PVD)による薄膜堆積のためのソース材料。
主要産業 半導体、フラットパネルディスプレイ、太陽電池、光学コーティング。
主要材料 タンタル、インジウムスズ酸化物(ITO)、白金、その他の高純度金属/セラミックス。
重要な特性 極度の純度、高密度、制御された粒径、組成の均一性。

薄膜プロセスに高純度材料が必要ですか? KINTEKは、プレミアムなラボ機器と消耗品を専門としており、一貫した高性能の結果を得るためにあなたの研究室が必要とする信頼できる材料と専門知識を提供します。今すぐ専門家に連絡して、特定のアプリケーションについて相談し、成功を確実にしてください。
