ふるい分けにおいて、粒子のサイズは粒子の長さや幅の直接的な測定値ではありません。 むしろ、粒子が通過できる最小の正方形の開口部に基づいて分類されます。これは、報告される粒子のサイズが、粒子を保持するか、または通過させる標準化されたメッシュスクリーンによって定義されることを意味します。本質的に、これは通過に関する寸法試験です。
ふるい分けは、絶対的な寸法ではなく、粒子をサイズ範囲に分類します。結果は、メッシュを通過するために必要な向きを決定するため、粒子の形状に大きく影響されます。つまり、ふるい分けは粒子の2番目に小さい寸法を効果的に測定していることになります。
ふるい分け分析のメカニズム
ふるい分け分析が何を示すかを理解するには、まずそのツール自体とプロセスを理解する必要があります。結果は単一の数値ではなく、分布です。
ふるい（Sieve）とは？
試験用ふるいは、均一で特定のサイズの開口部を持つ、通常は織られた金網でできたスクリーンで構成される精密機器です。これらのスクリーンは、剛性のある円形のフレームに取り付けられています。
「メッシュサイズ」の重要な役割
メッシュサイズという用語は、ワイヤーメッシュの1線形インチあたりの開口部の数を指します。これは逆の関係です。高いメッシュ番号は多くの小さな開口部に対応し、低いメッシュ番号はより少なく、より大きな開口部を意味します。
例えば、米国標準#8ふるいは1インチあたり8つの開口部を持ち、開口部は2.36 mmで、粗い砂に適しています。対照的に、#200ふるいは1インチあたり200の開口部を持ち、開口部は75マイクロメートル（µm）と非常に小さく、細かいシルトや粉末に使用されます。
ふるい分けプロセス

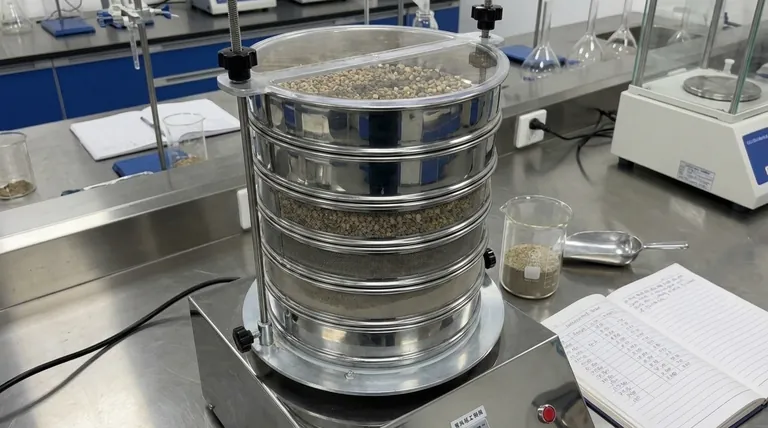

ふるい分け分析では、上から下に向かってメッシュサイズが徐々に小さくなるふるいを積み重ねて使用します。材料の事前に秤量されたサンプルを一番上のふるいに置きます。
その後、スタック全体を機械式シェーカーで振動させます。この動作により、各粒子がメッシュの開口部を通過する機会を得て、通過できなくなるふるいに到達するまで続きます。
粒子のサイズの報告方法
振動後、各ふるいに保持された材料を秤量します。その後、「粒子のサイズ」はサイズ区分または範囲として報告されます。
例えば、#40ふるい（425 µm）を通過したが、#60ふるい（250 µm）で保持された粒子は、-425 µmから+250 µmのサイズ範囲にあると分類されます。結果は通常、各サイズ区分の重量パーセンテージとして提示されます。
粒子形状が決定要因となる理由
ふるい分けに関して最も誤解されている側面は、粒子形状が持つ深刻な影響です。この方法は粒子が球形であると仮定しますが、現実世界ではめったにそうではありません。
理想的な球体
もし完璧な球体をふるい分けする場合、ふるいの開口部は球の直径に直接対応します。測定は単純で曖昧さがありません。
不規則な粒子の現実
砂や砂利から粉末や穀物に至るまで、ほとんどの材料は不規則、細長、または扁平な粒子で構成されています。これらの形状には単一の「直径」がありません。
通過の「統計的確率」
細長い針状の粒子は、その全長のずっと小さいメッシュ開口部を通過することができます。振動中に端から先に通過するように垂直に配向するだけで十分です。
したがって、ふるい分けは粒子の最大寸法を測定するわけではありません。十分な振動時間があれば、メッシュの正方形の開口部を通過する能力を最終的に支配する粒子の2番目に小さい寸法を効果的に測定します。
トレードオフと限界の理解
ふるい分けは基礎的で費用対効果の高い技術ですが、結果を正しく解釈するためには、その限界を認識することが重要です。
正確な測定ではなく分類である
ふるい分け分析は粒子をサイズビンに分類します。デジタル画像解析や顕微鏡法などの手法が得られる粒子の形態（形状、球形度、表面テクスチャ）に関する詳細な情報は提供できません。
実用性の下限
非常に細かい粒子、通常は約45ミクロン（#325メッシュ）未満の場合、ふるい分けは効果がなくなります。ファンデルワールス力により、微粒子は凝集し（塊になり）、個別にメッシュを通過するのを妨げます。
特定の形状では不正確な結果
著しく細長い材料や平たい材料（例：雲母片、特定の繊維）は誤解を招く結果をもたらす可能性があります。細い繊維は小さな開口部を通過できるため非常に細かい区分に分類される可能性があり、その全体的なスケールを誤って示すことになります。
標準化された手順の必要性
手順が厳密に管理されている場合にのみ、結果は再現可能になります。振動時間、振動の振幅、初期サンプル重量などの要因はすべて、最終的な分布に大きく影響を与える可能性があります。
目的に合った適切な選択をする
ふるい分け分析は、適切な用途に使用される限り、不可欠なツールであり続けます。特定の目的によって、それが正しい選択肢であるかどうかが決まります。
- 主な焦点がルーチンの品質管理またはプロセス監視である場合： ふるい分けは、材料が一貫して定義されたサイズ仕様を満たしていることを確認するための、優れた、信頼性が高く、安価な方法です。
- 主な焦点が研究開発のための包括的な粒子特性評価である場合： 初期分類にはふるい分けを使用しますが、サイズと形状の完全な把握のために、レーザー回折や画像解析などの他の手法で補完する必要があります。
- 主な焦点が微粉末またはナノマテリアルの分析である場合： ふるい分けは適切なツールではありません。レーザー回折、動的光散乱（DLS）、または電子顕微鏡などの高度な手法を使用する必要があります。
結局のところ、ふるい分け分析は、物理的な世界をサイズによって分類するための標準化された実用的なフレームワークを提供します。
要約表：
| 側面 | 説明 |
|---|---|
| 定義 | 粒子が通過できる最小の正方形の開口部に基づいた分類。 |
| 主要な指標 | メッシュサイズ（1線形インチあたりの開口部の数）。 |
| 効果的な測定 | 粒子の2番目に小さい寸法。 |
| 一般的な範囲 | 約45マイクロメートル（#325メッシュ）以上。 |
| 最適用途 | 品質管理、プロセス監視、および粗粒から中粒の粒子。 |
ラボで正確な粒子サイズ分析が必要ですか？
KINTEKは、ふるい分けおよび粒子分析のすべてのニーズに対応する高品質のラボ機器と消耗品を専門としています。標準的な試験用ふるい、機械式シェーカー、または特定の材料に最適な方法に関するガイダンスが必要な場合でも、当社の専門家が正確で再現性のある結果を達成できるようお手伝いします。
当社のチームに今すぐお問い合わせいただき、お客様のアプリケーションについてご相談の上、KINTEKがラボの効率とデータの品質をどのように向上させられるかをご確認ください。
ビジュアルガイド
