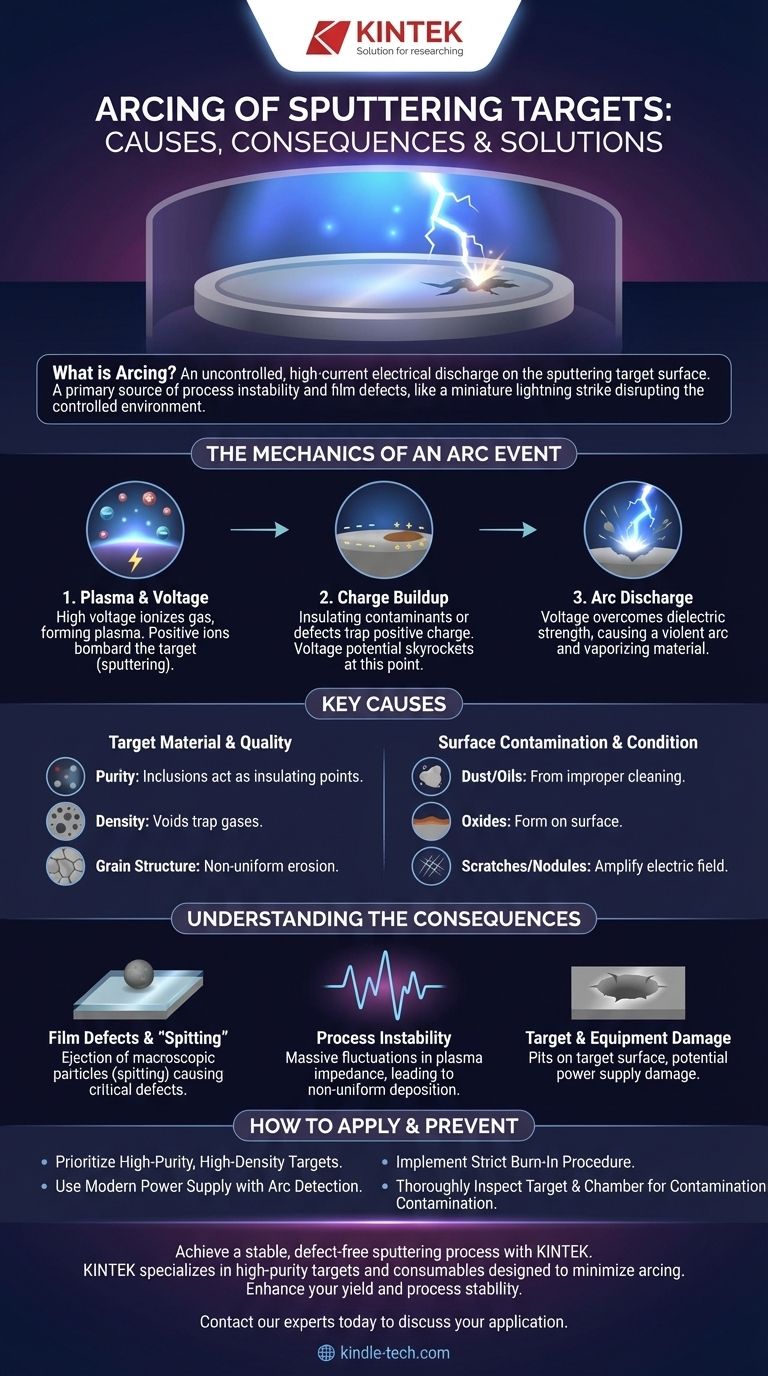

スパッタリングターゲットのアーク放電とは?成膜欠陥とプロセス不安定性を防ぐ

薄膜成膜の文脈において、アーク放電とは、スパッタリングターゲットの表面で発生する、制御不能な高電流の電気放電のことです。この現象は、プロセス不安定性や成膜欠陥の主要な原因であり、高品質な製造に必要な精密に制御された環境を破壊するミニチュアの落雷のように機能します。

アーク放電はランダムな故障ではなく、根本的な問題の症状であり、最も一般的なのは、ターゲット表面の絶縁性汚染物質や欠陥に電荷が蓄積することです。ターゲットの材料品質とプロセス環境の両方を理解し、制御することが、それを防ぐ決定的な方法です。

アーク放電現象のメカニズム

アーク放電を理解するには、まず基本的なスパッタリング環境を理解する必要があります。アルゴンなどの不活性ガスで満たされた真空チャンバー内でターゲットに高電圧が印加され、プラズマが生成されます。

プラズマと電圧の役割

高電圧によりガスがイオン化され、正イオンと自由電子からなるプラズマが形成されます。これらの正イオンは電界によって加速され、負に帯電したターゲットに衝突します。この衝突がターゲット材料を放出する「スパッタリング」であり、放出された材料は基板上に薄膜として堆積します。

故障点:電荷の蓄積

理想的なスパッタリングターゲットは完全に導電性であり、入射するイオンによって供給される正電荷を瞬時に放散させることができます。ターゲットの局所的な箇所がこれをできない場合にアーク放電が発生します。

これらの箇所は通常、酸化物、窒化物、あるいは塵粒子などの微視的な絶縁層です。正イオンがこの絶縁箇所に衝突すると、電荷は逃げ場がないため蓄積されます。この微小な点での電圧電位は、周囲のターゲット表面と比較して急上昇します。

「落雷」放電

蓄積された電圧が十分に高くなると、絶縁層の絶縁耐力を超えます。その結果、突然の激しい電流放電(アーク放電)が発生し、少量のターゲット材料と汚染物質が蒸発します。

スパッタリングターゲットのアーク放電の主な原因

アーク放電は、ターゲット材料またはプロセス環境に何らかの問題がある兆候であることがほとんどです。根本原因を特定することは、対策のために不可欠です。

ターゲット材料と品質

スパッタリングターゲット自体の品質が最も一般的な要因です。高純度・高密度ターゲットに関する最初の言及は、これらの特性がアーク放電に直接対抗するため、ここで関連性があります。

  • 純度:ターゲット内の異物混入は、スパッタリング中に露出することがあり、電荷蓄積の絶縁点として機能します。
  • 密度:低密度ターゲットには微細な空隙が含まれています。これらの空隙はプロセスガスを閉じ込めたり、内部アーク放電の原因となったりして、ターゲット表面を不安定化させる可能性があります。
  • 結晶粒構造:不均一な結晶粒は不均一なエロージョン速度につながり、アーク放電を起こしやすい表面特性を露出させたり、生成したりする可能性があります。

表面汚染と状態

完璧なターゲットであっても、表面が損傷しているとアーク放電を起こす可能性があります。真空チャンバーに導入された汚染物質がターゲット上に付着し、アーク放電を開始させることがあります。

一般的な原因としては、不適切なチャンバー清掃による塵、残留油、またはプロセス開始前にターゲット表面に形成される酸化物などがあります。表面の傷や突起も、電界が強化される幾何学的な点を作り出し、放電を促進する可能性があります。

結果の理解

アーク放電は一時的な閃光以上のものです。プロセスと製品に具体的で負の影響を与えます。これらの結果は、アーク放電の防止があらゆるスパッタリング操作における主要な目標である理由を浮き彫りにします。

成膜欠陥と「スパッティング」

アーク放電の最も有害な結果は、ターゲット材料の巨視的な粒子、つまり「液滴」の放出です。これはしばしばスパッティングと呼ばれます。これらの粒子は成長中の薄膜に埋め込まれ、特に半導体や光学用途において、デバイスの故障を引き起こす可能性のある重大な欠陥を生み出します。

プロセス不安定性

アーク放電は、プラズマのインピーダンスと電圧に大規模で瞬間的な変動を引き起こします。電源はこの変動に対応する必要がありますが、それでもこの現象はプラズマの安定性を乱し、不均一な成膜速度と一貫性のない膜特性につながります。頻繁なアーク放電は、プロセスを信頼性がなく、再現性のないものにします。

ターゲットと装置の損傷

各アーク放電は、ターゲット表面に小さなクレーターやピットを形成します。時間の経過とともに、頻繁なアーク放電はターゲットを著しく粗くし、それがさらにアーク放電を促進します。極端な場合、非常に強いアーク放電は電源の電子機器に損傷を与えることさえあります。

これをあなたのプロセスに適用する方法

アーク放電の防止には、材料とプロセス環境の両方に対処する体系的なアプローチが必要です。

  • プロセス歩留まりと膜品質を最優先する場合:信頼できるサプライヤーから高純度、高密度のターゲットを使用し、新しい表面を清浄化し安定させるために、低電力での厳格なターゲット「バーンイン」手順を実施することを優先してください。
  • プロセス安定性と再現性を最優先する場合:アーク放電を数マイクロ秒で消火し、重大なスパッティングを引き起こす前に抑制できる、高速アーク検出および抑制機能を備えた最新の電源に投資してください。
  • 既存のアーク放電問題のトラブルシューティングを行う場合:ガス圧や電力などのプロセスパラメータを調整しようとする前に、ターゲット表面とチャンバーの汚染を徹底的に検査することから始めてください。

最終的に、スパッタリングターゲットを単なる消耗品ではなく、精密部品として扱うことが、安定した欠陥のない成膜プロセスの基盤となります。

要約表:

側面 主要な洞察
主な原因 ターゲット表面の絶縁性汚染物質や欠陥に電荷が蓄積すること。
主な結果 膜に埋め込まれた巨視的な粒子(「スパッティング」)が欠陥を引き起こす。
主な防止策 高純度、高密度ターゲットの使用と制御されたプロセス環境。
