分子蒸留装置と薄膜蒸発器の主な違い

動作原理

分子蒸留装置

分子蒸留は、真空条件下で行われる特殊な液液分離技術である。このプロセスでは、原料をスクレーパーに分散させ、軽い成分の蒸発を著しく促進させます。蒸発したガスは凝縮し、効率的に回収される。装置は通常、真空ポンプ、外部コンデンサー、ジャケット付き供給容器を備えた加熱カラムなど、いくつかの主要コンポーネントで構成されている。これらの要素が連動して、蒸留プロセスにとって重要な低圧環境を維持する。

分子蒸留の際立った特徴のひとつは、熱分解を避けるための低温操作である。10^-3Torrという低圧で高真空をかけるため、材料が大気にさらされず、酸化を防ぐことができる。この低圧環境はまた、材料が予熱された回転ディスク上で膨張する際の滞留時間を非常に短くし、通常は数分の一秒未満にする。一旦凝縮した蒸留液は、重力により回収容器に流れ込み、残留物は紡糸ディスクの周りのガターに集められ、その後、下にある別の回収容器に移される。

alt

分子蒸留プロセスは、食品加工、医薬品、石油、化学など、高純度と熱劣化の回避が最優先される産業で特に有利である。回転するディスクによって発生する遠心力が分離効率を高め、高沸点混合物や高純度化学物質の分離に適した方法となっている。

薄膜蒸発器

薄膜蒸発器は、真空環境下での特殊な液液分離技術として作動する。この装置では、スクレーパーを使用して材料を薄膜状に広げ、軽い成分の蒸発プロセスを促進します。蒸発したガスは、真空圧の制御された条件下で凝縮・回収される。

薄膜蒸発器の主な利点のひとつは、温度に敏感な物質を扱えることである。ビタミン、香料、医薬中間体などの多くの有機物質は、熱分解、重合、副反応などの要因により、中程度の温度でも劣化しやすい。これらのプロセスは、最終製品の品質を著しく損なう可能性がある。

このような問題を軽減するため、薄膜蒸発装置は作動圧力を極端に下げ、特殊な設計を採用している。このアプローチにより、蒸発温度と製品への熱応力の持続時間の両方を大幅に下げることができます。その結果、処理物の品質が大幅に向上し、製品の完全性を維持することが最も重要な産業において、薄膜蒸発器は非常に貴重なツールとなります。

薄膜蒸発器にはさまざまなタイプがあり、それぞれにユニークな操作特性があります。例えば、落下式薄膜蒸発器は、縦型シェル＆チューブ式熱交換器と同様の動作をします。このセットアップでは、プロセス流体は上部から入り、チューブ壁に沿って薄膜のまま下方に流れ、シェル内を流れる高温のユーティリティによって瞬時に蒸気に変換されます。このタイプの蒸発器は、特定のプロセス要件を満たすようにカスタム設計される。

一方、ワイプドフィルムエバポレーターは、熱分離の原理に基づいて機能し、エバポレーターの外面に沿って薄く乱流性の高い液膜を生成する。この方法は、劣化を防ぐために穏やかな取り扱いを必要とする材料に特に効果的である。

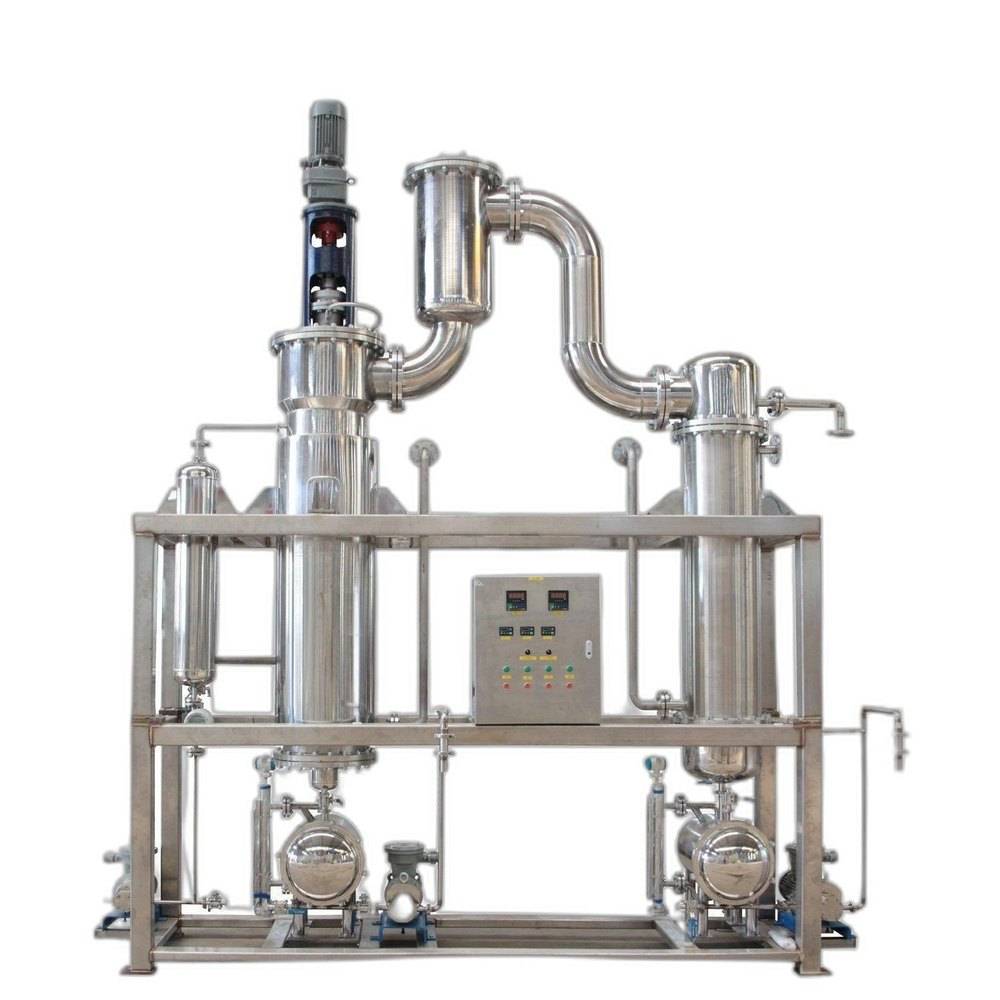

薄膜蒸発器

要約すると、薄膜エバポレーターは、効率的な分離と最小限の熱影響のバランスを提供し、製品の品質保持が重要なプロセスにおいて不可欠です。

適用範囲

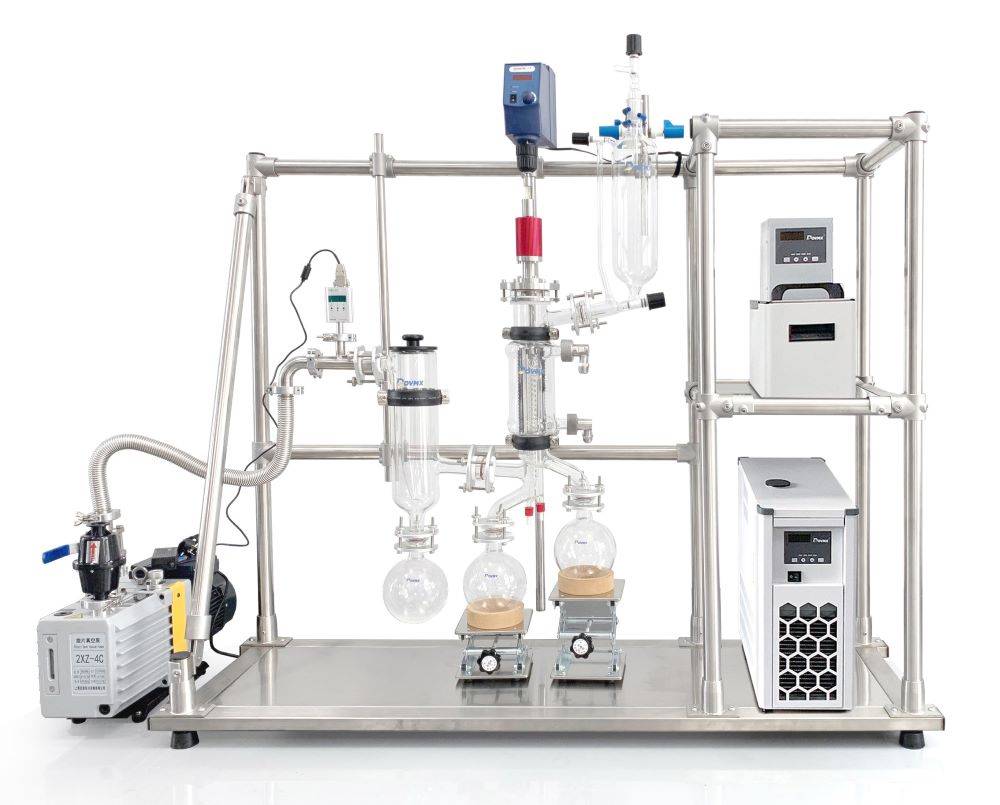

分子蒸留装置

分子蒸留装置は、特に高沸点混合物中の成分を分離するために設計されており、高純度の化学薬品、石油化学薬品、医薬品を必要とする産業において不可欠なツールとなっています。この技術は真空状態で作動し、圧力は通常約10^-3Torrと非常に低いレベルに維持され、極低温での蒸留プロセスを促進する。これにより、熱分解が最小限に抑えられ、処理される物質の完全性と純度が保たれる。

この装置は、効率的な分離を達成するために協働するいくつかの主要コンポーネントで構成されています：

真空ポンプ:分子蒸留に必要な低圧環境を維持する。
外部コンデンサー:蒸発したガスを凝縮させ、回収を容易にします。
マグネットスターラー:装置内の混合物の均一な分布を確保します。
ジャケット付き内部コンデンサー付きガラスバレル:目的の温度勾配を維持するために重要な、制御された冷却と加熱を提供します。
ジャケット付き加熱カラム:供給原料を予熱し、蒸留プロセスを向上させます。
冷分子トラップ用冷却コイル:冷分子の効率的な捕捉を保証し、分離プロセスを助けます。
蒸留液と残渣の連続回収ユニット:精製された留分と残留物の両方を回収し、完全な分離プロセスを保証します。
一定自動供給用ギアポンプ:供給原料の安定した流れを維持し、蒸留効率を最適化します。

分子蒸留プロセスは、供給原料の脱ガスから始まり、予熱された回転ディスクに導入される。原料は加熱されたディスクと接触することで急速に膨張し、蒸留プロセスは一瞬で完了する。シェルの外側で凝縮した蒸留液は、重力によって回収容器に流れ込む。残留物は回転ディスクの周りの溝に集められ、その後、下にある別の収集容器に移される。

この精製方法は、食品加工、製薬用途、石油産業、化学産業で広く利用されており、低圧と非常に短い滞留時間の原理を利用して、比類のない分離効率と純度を達成している。

適用範囲

薄膜蒸発器

薄膜エバポレーターは、沸点の低い混合物中の成分の分離に非常に効果的で、食品、化粧品、環境保護などの産業で欠かせないものとなっています。これらのエバポレーターは、処理する物質を管壁またはエバポレーターの外面に薄膜状に広げ、急速に加熱することで作動する。急速加熱プロセスにより、材料は蒸気に変換され、その後凝縮して回収される。

薄膜蒸発器の際立った特徴のひとつは、温度に敏感な物質を扱えることである。ビタミン、香料、医薬中間体など多くの有機物質は、低温でも熱分解、重合、副反応によって分解する可能性がある。薄膜蒸発器は、作動圧力を大幅に下げ、設計を最適化することにより、蒸発温度と熱応力の持続時間を下げることで、この問題を軽減します。その結果、最終製品の品質が大幅に向上する。

薄膜蒸発器には、主に落下式と拭き取り式の2種類がある。落下式薄膜蒸発器は、縦型シェル＆チューブ式熱交換器と同様に作動し、プロセス液は上部から入り、チューブ壁に沿って薄膜状に流れ、シェル内の高温のユーティリティと接触すると瞬時に蒸気に変わる。一方、薄膜蒸発器は、薄膜蒸発器と同様に機能するが、蒸発器の外面に沿って機械的に生成された、薄く、乱流性の高い液膜が形成されるため、熱分離プロセスの効率が向上する。

要約すると、薄膜蒸発器は、温度に敏感な材料の完全性を維持しながら、低沸点混合物の分離を必要とする産業にとって多用途なツールである。熱応力を低減し、製品の品質を向上させる能力により、様々な用途で好まれています。

エネルギー消費とコスト

alt

分子蒸留装置

分子蒸留装置には、高度な高真空システムと高精度の温度制御機構が要求され、運転コストが大幅に上昇する。これらのシステムは、分子蒸留に必要な超低圧を維持するために不可欠であり、通常10^-3Torrという低圧で作動する。高真空は、軽質成分の迅速な蒸発を促進するだけでなく、大気への暴露を排除することで酸化を防止する。

さらに、複雑な温度制御により、蒸留プロセスが非常に低い温度で行われるため、処理される繊細な材料の熱分解を避けることができる。この精密制御は、医薬品や高純度化学品製造などの産業で最も重要な蒸留物の完全性と純度を維持するために極めて重要である。

装置そのものは、ジャケット付き内部コンデンサーを備えたガラスバレル、ジャケット付き供給容器を備えた加熱カラム、蒸留液と残渣の連続回収ユニットなど、複雑なコンポーネントの配列で構成されている。これらの部品はそれぞれ、分子蒸留プロセスの効率的な運転に重要な役割を果たしている。例えば、外部凝縮器と冷却コイルは、冷たい分子を捕捉し、蒸留液の迅速な凝縮を保証し、それによって蒸留の全体的な効率を高めるために不可欠である。

まとめると、分子蒸留装置に関連する高いコストは相当なものであるが、それがもたらす優れた分離効率と純度によって正当化され、高精度の工業用途に不可欠なツールとなっている。

薄膜蒸発器

薄膜蒸発器は、エネルギー消費効率の高さと装置のコンパクトさで有名であり、他の蒸留方法と比較して運転コストを大幅に削減することができます。この効率は、薄膜蒸発器のユニークな設計と操作原理によるところが大きく、減圧下で物質を迅速に蒸発させることができます。

薄膜蒸発器では、プロセス液は上部から入り、管の壁に沿って薄い層で流れる。この薄膜形成は、加熱媒体にさらされる表面積を最大化し、蒸発プロセスを加速させるため、極めて重要である。液体から蒸気への変換が速いため、製品への熱ストレスが最小限に抑えられ、ビタミン、香料、医薬中間体など熱に敏感な材料には特に有益である。

さらに、薄膜蒸発器では作動圧力が低下するため、蒸発温度が大幅に低下する。この温度低下は、熱分解、重合、副反応を防ぐことで最終製品の品質を高めるだけでなく、システム全体のエネルギー効率にも貢献する。これらの要因が組み合わさることで、熱分離プロセスにおいて非常に費用対効果の高いソリューションとなり、薄膜蒸発器は低沸点混合物の効率的で穏やかな分離を必要とする産業にとって理想的な選択肢となります。

分離効率と純度

分子蒸留装置

分子蒸留装置は、その卓越した分離効率と純度で有名で、99.9%を超えることもあります。この高性能は、熱分解と酸化を防ぐ低圧と極めて短い滞留時間の組み合わせによって達成されます。プロセスは、供給原料の脱ガスから始まり、予熱された回転ディスクに導入される。原料はディスクに接触すると急速に膨張し、蒸留プロセスはほんの数秒以内に完了する。

シェルの外側で凝縮した蒸留液は、重力によって回収容器に流れ込む。一方、残留物は回転ディスクの周りの溝に集められ、その後、下の収集容器に移される。この入念なプロセスは非常に低温で行われるため、熱劣化は確実に避けられる。さらに、プロセス中に適用される高真空は、大気への暴露を最小限に抑えることで酸化を効果的に排除する。

特徴	真空度
真空圧	自由行程蒸留（10^-2 Torr）よりはるかに低い10^-3 Torrの圧力で作動する。
滞留時間	非常に短く、通常1秒未満です。
温度制御	熱分解を防ぐために低温を維持する。
酸化防止	高真空により大気との接触を最小限に抑え、酸化を防止します。

分子蒸留装置は、食品加工、医薬品、石油、化学などの産業で広く応用されている高度な技術である。超高純度と高効率を実現するその能力は、高精度の分離ニーズに不可欠です。

薄膜蒸発器

薄膜蒸発器は、真空条件下で作動し、スクレーパーに材料を広げることにより、軽い成分の迅速な蒸発を容易にします。しかし、この方法では分離効率と純度が低くなりがちで、通常90％程度になります。この限界は、ビタミン、香料、医薬中間体など、中程度の温度でも熱劣化しやすいデリケートな有機物質を含む用途で特に顕著である。

薄膜蒸発の本質的な性質により、このプロセスは、温度と熱ストレスの持続時間が長くなるにつれて、大幅な品質低下につながる可能性がある。そこで、蒸発器の設計と運転パラメーターが重要な役割を果たす。運転圧力を戦略的に下げ、エバポレーターの設計を最適化することで、蒸発温度を大幅に下げ、製品への熱ストレスを最小限に抑えることができる。このアプローチは、最終製品の全体的な品質を高めるだけでなく、薄膜蒸発器が適している用途の範囲を広げる。

例えば、落下式フィルム蒸発器と拭き取り式フィルム蒸発器は2つの異なるタイプの薄膜蒸発器であり、同様の結果を得るために異なるメカニズムを採用している。落下式薄膜蒸発器は、プロセス液が管の壁に沿って薄膜状に流れ、シェル内を流れるユーティリティの熱によって瞬時に蒸気に変換されることで作動する。一方、拭い膜式蒸発器は、蒸発器の外面に沿って機械的に生成された薄く乱流性の高い液膜を形成し、蒸発速度を向上させる。

このような進歩にもかかわらず、薄膜蒸発器は分子蒸留などの他の蒸留法に比べ、分離純度の点では依然として効率が低い。しかし、エネルギー消費量が少なく、装置サイズも比較的小さいため、高純度が第一の関心事ではない食品、化粧品、環境保護などの用途では、費用対効果の高いソリューションとなる。
