薄膜成膜において、スパッタリング収率はプロセス効率を測る最も重要な指標です。これは、ターゲット表面に衝突する単一の高エネルギーイオンごとに放出される原子の数として定義されます。収率が高いほど、ターゲットから除去されて基板をコーティングするために利用可能になる材料が多くなり、成膜速度に直接影響します。
スパッタリング収率は材料の固定された特性ではなく、動的な変数です。それを制御する要因を理解することが、単にプロセスを実行する段階から、薄膜の成膜速度と最終的な品質を積極的に設計する段階へ移行するための鍵となります。
スパッタリング収率の仕組み
基本的なメカニズム
スパッタリングは、真空チャンバー内で、通常アルゴンのような不活性ガスからプラズマを生成することから始まります。電場により、これらの陽電荷を帯びたアルゴンイオンが、成膜したい材料で作られた負に帯電したターゲットに向かって加速されます。
これらの高エネルギーイオンがターゲットに衝突すると、運動エネルギーを表面の原子に伝達します。伝達されたエネルギーがターゲット原子の表面結合エネルギーよりも大きい場合、それらの原子はターゲットから放出される、つまり「スパッタリング」されます。
これらのスパッタリングされた原子はチャンバーを通過し、基板上に凝縮して薄膜を形成します。スパッタリング収率は、この初期の放出ステップの効率を定量化するものです。
スパッタ収率を制御する主要因
収率は、予測可能な一連の変数によって決まります。これらのパラメータを調整することで、成膜プロセスの結果を直接制御できます。
イオンエネルギーと質量
衝突するイオンのエネルギーは主要な制御ノブです。イオンエネルギーが増加すると、衝突時に伝達される運動量が増加し、スパッタリング収率が高くなります。この効果は、典型的なエネルギー範囲である10〜5000 eVで最も顕著です。
同様に、スパッタリングガスのイオンの質量も重要です。より重いイオン（クリプトンやキセノンなど）は、より軽いイオン（アルゴンなど）よりも多くの運動量を伝達し、同じ条件下でより高い収率をもたらします。
ターゲット材料の特性
ターゲット材料自体が収率に最も大きな影響を与えます。次の2つの特性が重要です。
- 表面結合エネルギー: 原子結合が弱い材料は表面結合エネルギーが低く、スパッタリングされやすくなります。
- 原子質量: 入射イオンの質量とターゲット原子の質量が類似している場合に、最も効率的なエネルギー伝達が発生します。
例えば、銀（Ag）は、原子質量がアルゴンと適度に一致し、結合エネルギーが中程度であるため、比較的高いスパッタリング収率を持ちます。対照的に、鉄（Fe）は、より強い原子結合のために収率がはるかに低くなります。
イオン入射角
スパッタリング収率は、イオンがターゲットに衝突する角度にも依存します。垂直な90°の衝突は、斜めの角度よりも効率が低いことがよくあります。
収率は通常、角度が垂直入射から離れるにつれて増加し、ピークに達した後、非常に浅い角度で減少します。これは、かすめるような衝突の方が、エネルギーをターゲット深部に埋め込むことなく表面原子を効果的に放出するためです。この現象は、スパッタリングが最も激しかった使用済みターゲットの「レーストラック」状の溝の形成に寄与します。
トレードオフの理解
スパッタ収率を最大化することが常に主要な目標であるとは限りません。高い成膜速度を達成するには、コストと膜品質に影響を与える妥協が必要になることがよくあります。
高収率 vs. 膜品質
より高い収率を得るためにイオンエネルギーを単に増加させると、逆効果になる可能性があります。過度に高いエネルギーの衝突は、成長中の膜に損傷を与えたり、スパッタリングガスを膜内に注入したり、引張応力を増加させたりして、目的の材料特性を変化させる可能性があります。
成膜速度 vs. コスト
高収率は高速の成膜速度をもたらしますが、スパッタリングガスの選択はトレードオフを伴います。クリプトンなどの重いガスは収率を向上させますが、性能とコストのバランスから業界標準であるアルゴンよりも著しく高価です。
ターゲット利用率と「レーストラック」
「レーストラック」として知られる不均一なエロージョンプロファイルは、特定の領域でスパッタ収率が最も高くなることの直接的な結果です。これにより、溝が深くなりすぎると高価なターゲット材料のかなりの部分が未使用のままになるため、ターゲット利用率が悪化します。高度なマグネトロントデザインは、コスト効率を高めるためにこれを軽減することを目指しています。
目的のためのスパッタ収率の最適化
あなたの理想的なスパッタ収率は、あなたの目的に完全に依存します。これらの原則を、プロセス決定の指針として使用してください。
- 最大の成膜速度が主な焦点の場合: イオンエネルギーを増やし、より重いスパッタリングガスを検討しますが、膜の望ましくない応力やガス混入がないか監視してください。
- 膜の品質と密度が主な焦点の場合: 過度の衝突による損傷を導入することなく、良好な膜の密着性と構造を確保するために、中程度のイオンエネルギーを使用します。
- コスト効率と材料利用率が主な焦点の場合: 絶対的な最大収率を犠牲にしたとしても、ターゲットの均一なエロージョンを促進するために、システムのジオメトリと磁場（マグネトロンスパッタリングの場合）を最適化します。
これらの変数を習得することで、薄膜成膜プロセスの効率と結果を正確に制御できるようになります。
要約表:
| 要因 | スパッタリング収率への影響 |
|---|---|
| イオンエネルギー | エネルギーが高いほど増加する（10〜5000 eVの範囲） |
| イオン質量 | 重いイオン（例：Xe、Kr）は軽いイオン（例：Ar）よりも多く放出する |
| ターゲット材料 | 表面結合エネルギーが低く、イオンと質量が類似している材料の方が収率が高い |
| 入射角 | 斜め角度で増加する（浅い角度で減少する前にピークを迎える） |
最大の成膜速度、優れた膜品質、またはコスト効率のためにスパッタリングプロセスを最適化する準備はできていますか？
スパッタリング収率の原理は、薄膜の結果を設計するための鍵となります。KINTEKでは、成膜プロセスを習得するために必要な高品質のラボ機器と専門的なサポートの提供を専門としています。
新しい材料の研究であれ、生産のスケールアップであれ、当社のスパッタリングターゲットとシステムの範囲は、正確な制御と信頼できる結果の達成に役立ちます。
ラボの特定の薄膜成膜ニーズへの対応方法について、当社の専門家にご相談ください。

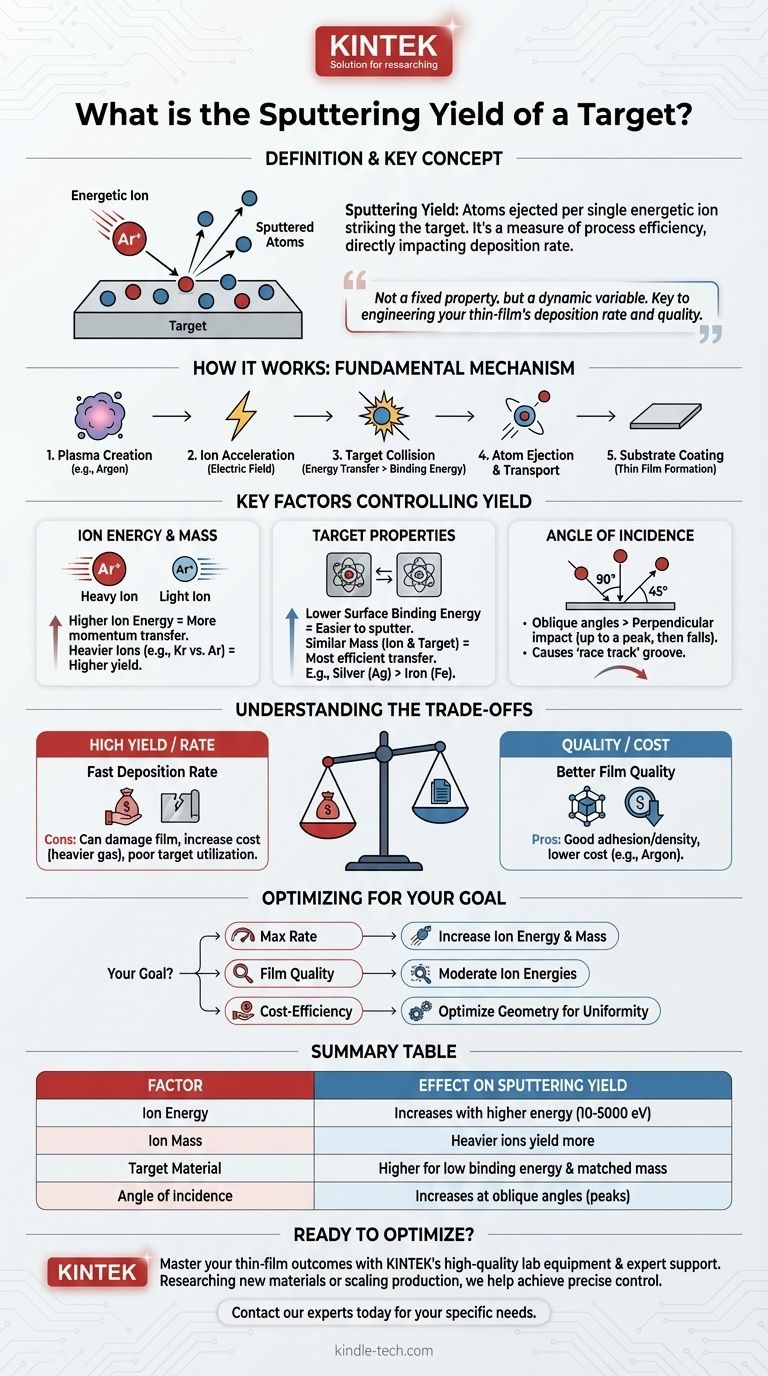

ビジュアルガイド
