スパッタリングターゲットの用途とは？エレクトロニクス、コーティング、エネルギー分野における主要な用途

要するに、スパッタリングターゲットとは、現代技術を特徴づける微細な薄膜を生成するために使用される高純度な原材料です。これらの薄膜は、表面に不可欠な特性を与えるために堆積され、スパッタリングはエレクトロニクスや情報ストレージから太陽エネルギー、工具の保護コーティングに至るまで、幅広い産業における基礎的なプロセスとなっています。

スパッタリングターゲットの核となる用途は、材料そのものではなく、それが生成する高性能な薄膜です。このプロセスにより、エンジニアは、電気伝導性、絶縁性、耐摩耗性、光学特性などの重要な機能を製品に追加するために、精密な材料層（時には数原子分の厚さしかないものも）を堆積させることができます。

現代エレクトロニクスの基盤

スパッタリングは、私たちのデジタル世界を動かすコンポーネントを製造するために不可欠なプロセスです。薄膜堆積の精度が、電子デバイスの小型化と高性能化を可能にしています。

集積回路（半導体）

スパッタリングは、マイクロチップ内のトランジスタや配線を形成する導電性および絶縁性材料の超薄層を堆積させるために使用されます。

例えば、ハフニウム（Hf）ターゲットは、より小型で効率的、かつ強力な半導体を可能にする重要な特性である、高誘電率の膜を作成するために使用されます。

ディスプレイとタッチスクリーン

スマートフォンからテレビまで、事実上すべてのフラットパネルディスプレイはスパッタリングされた膜に依存しています。

酸化インジウムスズ（ITO）ターゲットは主要な例です。これらは、光学的に透明でありながら電気伝導性を持つ膜を作成するために使用され、タッチスクリーンやLCDを可能にする不可欠な組み合わせを提供します。

情報ストレージ

ハードドライブやその他のメディアに大量のデータを保存する能力は、スパッタリングされた磁性膜に依存しています。スパッタリングは、デジタル情報のビットとバイトを表すために磁化できる複雑な材料層を堆積させます。

耐久性と性能の向上

エレクトロニクス以外にも、スパッタリングは工具や部品の耐用年数と性能を劇的に延長する保護コーティングを施すために広く使用されています。これらの機能性コーティングは、特定の環境課題に対応するように設計されています。

耐摩耗性硬質コーティング

スパッタリングは、切削工具、ドリルビット、工業部品に非常に硬いセラミック膜を施すことができます。

炭化チタン（TiC）や窒化ホウ素（BN）などの材料がスパッタリングターゲットとして使用され、これらの硬質膜を作成します。これにより、摩擦と摩耗が大幅に低減され、工具の寿命が延び、高速での性能が向上します。

腐食および熱保護

薄膜は、環境損傷に対する完璧なバリアとして機能します。スパッタリングは、敏感な部品を腐食や酸化から保護するために、化学的に不活性な層を堆積させるために使用されます。

これらの保護膜は、熱バリアとしても機能し、高温環境での部品の損傷を防ぎます。

高度な光学およびエネルギー応用

スパッタリング技術は、表面が光やエネルギーとどのように相互作用するかを精密に制御することを可能にし、グリーンテクノロジーと高性能光学における大きな進歩につながっています。

建築用ガラスと光学

スパッタリングは、建築用ガラスに多層コーティングを施し、「低放射率」またはLow-E窓を作成するために使用されます。これらの膜は赤外線を反射し、夏は熱を遮断し、冬は熱を閉じ込めることで、エネルギー効率を劇的に向上させます。

同様の光学コーティングは、自動車用途や精密レンズでまぶしさや反射を低減するために使用されます。

薄膜太陽電池

高性能薄膜太陽電池の製造は、スパッタリングに依存しています。

酸化亜鉛（ZnO）、亜鉛アルミニウム（ZnAl）、硫化カドミウム（CdS）などの材料で作られたターゲットは、太陽光を直接電気に変換するために必要な特定の半導体層を堆積させるために使用されます。

材料要求の理解

最終的な薄膜の性能は、原材料であるターゲットの品質に完全に依存します。このため、これらの材料には、従来の産業のそれをはるかに超える非常に高い基準が求められています。

極めて高い材料純度

スパッタリングターゲットは、単なる金属やセラミックの塊ではありません。99.99%を超えるような、例外的に高い純度を持たなければなりません。ターゲット内の不純物や汚染物質は薄膜に転移し、最終製品の性能を損なう可能性があります。

精密な微細構造制御

純度だけでなく、スパッタリングターゲットは物理的特性に対する厳密な制御が必要です。これには、密度、結晶粒径、材料組成の均一性が含まれます。不整合があると、不均一な堆積プロセスや欠陥のあるコンポーネメントにつながる可能性があります。

欠陥のリスク

ターゲット材料は、構造的に完璧で、ひび割れや空隙がないものでなければなりません。スパッタリングプロセス中に、これらの欠陥は汚染や不均一な膜品質を引き起こす可能性があり、欠陥制御は製造の重要な部分となります。

目標に合った適切な選択

スパッタリングターゲットの選択は、常に最終的な薄膜の望ましい機能によって決まります。材料が機能そのものなのです。

• 電気伝導性を重視する場合：配線には銅やアルミニウムなどの金属、透明導体にはITOなどの化合物で作られたターゲットを選択します。
• 表面硬度と保護を重視する場合：耐久性のある耐摩耗性コーティングを作成するために、TiCなどのセラミックターゲットやBNなどの窒化物を選択します。
• 電気絶縁性を重視する場合：半導体やその他の電子機器の絶縁層を作成するために、ハフニウムや二酸化ケイ素などの誘電体材料を使用します。
• エネルギー変換を重視する場合：太陽光発電用途向けに設計されたCdSやZnOなどの特定の半導体材料を利用します。

最終的に、スパッタリングターゲットは、私たちの最も先進的な技術の物理的特性を設計するためのソースコードです。

要約表：

応用分野	使用される主要材料	薄膜の主な機能
半導体およびIC	ハフニウム（Hf）、銅	電気伝導性、絶縁性
ディスプレイおよびタッチスクリーン	酸化インジウムスズ（ITO）	透明電気伝導
硬質および耐摩耗性コーティング	炭化チタン（TiC）、窒化ホウ素（BN）	表面硬度、耐摩耗性
ソーラーパネル	酸化亜鉛（ZnO）、硫化カドミウム（CdS）	光吸収、エネルギー変換
建築用ガラス	各種金属酸化物	熱絶縁（Low-E）、まぶしさ軽減

次のブレークスルーを設計する準備はできていますか？

お客様のアプリケーションは、スパッタリングターゲットに最高の純度と性能を要求します。KINTEKは、R&Dおよび生産用の高純度スパッタリングターゲットを含む、プレミアムな実験装置と消耗品の提供を専門としています。私たちは、薄膜が完璧に機能するために不可欠な材料の純度、精密な微細構造、および欠陥のないコンポーネントの重要性を理解しています。

高度な半導体、耐久性のある保護コーティング、または効率的な太陽電池を開発している場合でも、KINTEKは厳格な業界標準を満たす信頼性の高い材料を提供するパートナーです。

お客様の特定の材料要件と、当社のソリューションがプロジェクトの成功をどのように加速できるかについて、今すぐKINTEKにお問い合わせください。

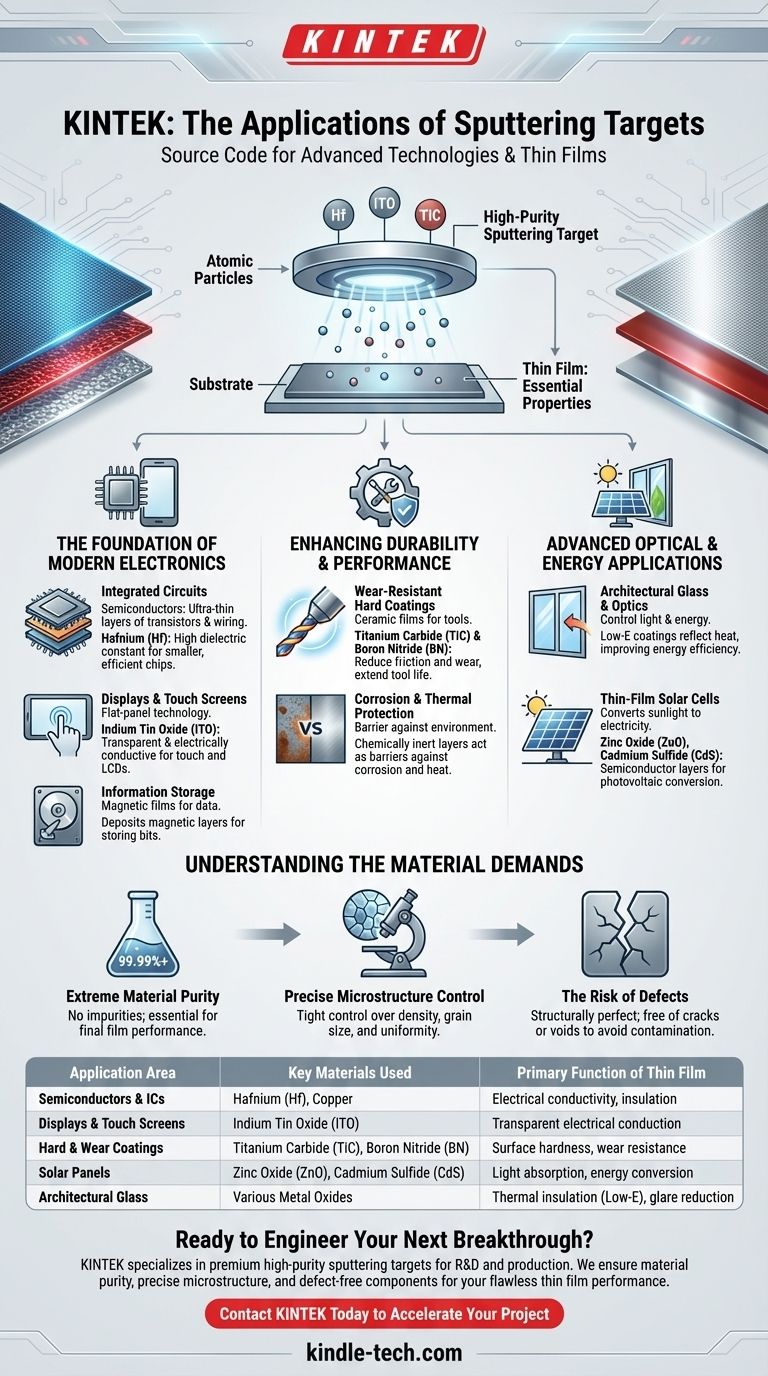

ビジュアルガイド
