凍結乾燥機におけるコールドトラップの理解：キーファクターと評価方法

コールド・トラップ入門

定義と機能

コールドトラップは、昇華ガスを遮断し捕捉するように設計された、凍結乾燥機内の重要なコンポーネントです。これは、低温の表面に分子を凝縮させるプロセスによって達成されます。そうすることで、コールドトラップはこれらのガスがシステム内に再侵入するのを効果的に防止し、それによって凍結乾燥プロセスの完全性を維持します。

コールドトラップの主な機能は、昇華段階で発生したガス分子を単にポンプで送り出すのではなく、確実に捕捉して凝縮させるバリアとして機能することです。これはサンプルの効率的な乾燥を助けるだけでなく、水分の蓄積による潜在的な損傷から真空ポンプを保護します。

本質的に、コールドトラップは、凍結乾燥に必要な高真空環境と、このプロセスの副産物を管理する必要性とのギャップを埋める、重要な仲介役として機能します。その役割は、凍結乾燥サイクルを円滑かつ効率的に進行させ、装置全体の品質と寿命に貢献する上で極めて重要です。

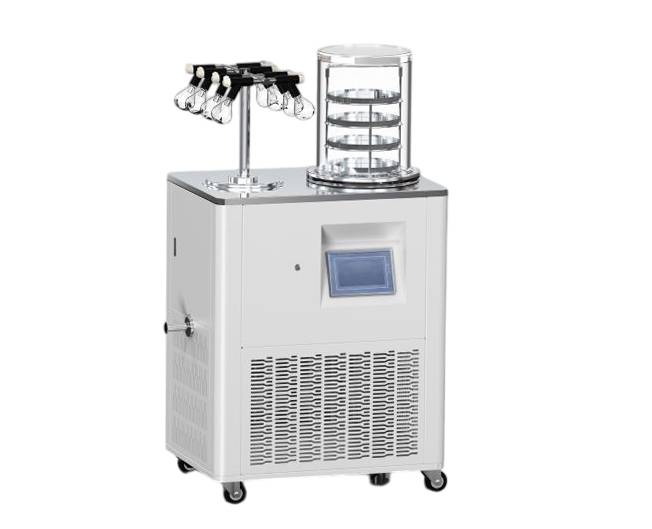

alt

凍結乾燥における役割

コールドトラップは、凍結乾燥プロセスにおいて不可欠なコンポーネントであり、主に水分と昇華ガスを捕捉する役割を担っています。その機能は、昇華界面から発生するガス分子を効果的に捕捉し、乾燥プロセスを促進する上で極めて重要です。この重要な役割は、昇華ガスの密度が著しく低下する高真空環境を維持する必要性によって強調され、ガス捕集を真空ポンプのみに頼ることは現実的ではありません。

高真空条件では、コールドトラップの効率が最も重要である。コールドトラップは昇華ガスの主要な捕集器として機能し、低温の表面で昇華分子を凝縮させます。この凝縮プロセスは真空度の維持を助けるだけでなく、乾燥製品への水分の再付着を防ぎ、最終製品の完全性と品質を保証します。このように、コールドトラップの有効性は水分子を捕捉・保持する能力に直結しており、ひいては真空ポンプの寿命と凍結乾燥サイクル全体の効率に影響を与えます。

さらに、コールドトラップの性能は単なる温度制御にとどまりません。冷媒の流れ、霜の形成、コールドトラップ内の気流の構成などの要因も、その効率を決定する上で重要な役割を果たします。コールドトラップの温度のみに焦点を当てることが多い現在の評価方法では、性能指標の全領域を把握するには不十分である。むしろ、コールドトラップが実際に捕捉した水の量がより信頼性の高い指標となり、凍結乾燥プロセスにおけるその有効性を包括的に理解することができる。

まとめると、凍結乾燥におけるコールドトラップの役割は多面的であり、水分の捕捉だけでなく、高真空環境の維持や水分の再付着の防止も含まれます。コールドトラップの効率的な運用は、最適な乾燥条件を達成し、凍結乾燥装置を長持ちさせるために不可欠です。

コールドトラップを使用する理由

高真空に関する考察

高真空（HV）、超高真空（UHV）、極高真空（XHV）の条件下では、昇華ガスの密度が著しく低下するため、従来のポンピング方法では効率が悪くなります。コールド・トラップは、昇華ガス分子を低温の表面に効率よく集めて凝縮させるように設計されているため、このようなシナリオでは不可欠となる。このプロセスは、真空の完全性を維持するのに役立つだけでなく、ガスがシステムに再侵入するのを防ぎ、それによって凍結乾燥プロセスの全体的な効率を高める。

このような極端な真空条件下で作動するシステムを設計する際には、いくつかの重要な要素を考慮しなければならない。これらには以下が含まれます：

材料の選択:材料選択：システム内部表面からのガス放出を最小限に抑えるためには、脱着率およびアウトガス率の低い材料を採用することが極めて重要である。電解研磨などの適切な前処理を施すことで、これらの速度をさらに低下させることができます。
チャンバー設計:チャンバー内部の表面積を最小化し、内部の隙間やトラップされたボリューム（タップされたブラインドホールのような）がないようにすることで、真空性能を大幅に向上させることができます。
溶接とシール:また、金属シールを使用することで、必要なシールの数を減らし、リークの可能性を減らすことができます。
前処理:システムを高温に加熱し（ベーキング）、汚染物質を除去するための徹底的な洗浄は、必要な真空レベルを達成・維持するために不可欠な前処理ステップです。

これらの考慮事項に対処することで、高真空環境におけるコールドトラップの効率を最大化し、凍結乾燥装置の最適な性能と寿命を確保することができます。

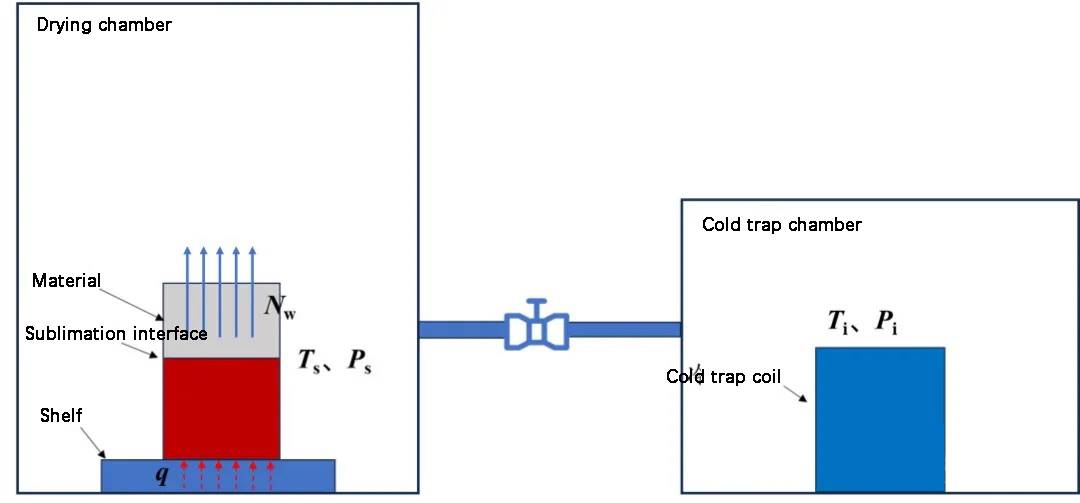

コールドトラップの性能評価

現在の方法の限界

主にコールドトラップの温度に焦点を当てた現在の評価方法は、これらの装置の全体的な性能を評価するには不十分である。温度は確かに重要なパラメーターではありますが、効率性の唯一の決定要因ではありません。他のいくつかの要因が、凍結乾燥機のコールドトラップの有効性に大きく影響する。

第一に、コールドトラップを通る冷媒の流れが極めて重要な役割を果たします。最適な冷媒の流れにより、コールドトラップは昇華ガスを捕捉するために効果的な温度を一定に保つことができます。この最適な流れから逸脱すると、性能が低下し、水分を効率的に捕捉するコールドトラップの能力が低下します。

第二に、コールドトラップ内での霜の形成も重要な要素です。霜の形成と蓄積の仕方によって、コールドトラップの機能が向上することもあれば、阻害されることもあります。霜の形成を適切に管理することで、コールドトラップが遮られることなく維持され、継続的かつ効率的なガスの捕獲が可能になります。逆に、過度の霜や不均一な霜は通路を塞ぎ、コールドトラップの効果を低下させます。

最後に、凍結乾燥機システム内の気流の構成も見逃せません。気流の方向と均一性は昇華ガスの分布に影響を与え、コールドトラップによる昇華ガスの捕捉具合に影響します。整然とした気流は、ガスが確実にコールドトラップに向かうようにし、その効率を最大化します。

まとめると、温度のみに基づいてコールドトラップを評価するのは不十分である。総合的な評価では、凍結乾燥プロセスの最適な性能と寿命を確保するために、冷媒の流れ、霜の形成、気流の構成も考慮する必要があります。

捕水量を指標とする

コールドトラップが実際に捕捉した水の量は、その有効性を示すより信頼性の高い指標となり、真空ポンプの寿命を確保し、凍結乾燥の全体的な効率を高めます。この指標は単なる温度測定にとどまらず、コールドトラップの性能を具体的に示す指標となります。

水の捕捉効率は真空ポンプの寿命に直接影響するため、極めて重要です。水分子を効果的に捕捉することで、コールドトラップは水分子の真空ポンプへの侵入を防ぎ、摩耗や損傷を低減します。これにより、ポンプの運転寿命が延びるだけでなく、メンテナンスコストやダウンタイムも最小限に抑えることができます。

さらに、高い水分捕捉率はコールドトラップが最適に機能していることを意味し、これは凍結乾燥プロセスの完全性を維持するために不可欠です。効率的な水分捕捉は、昇華界面が透明なままであることを保証し、継続的かつ効果的な乾燥を可能にします。これはひいては、製品の品質と一貫性の向上につながります。

要約すると、水分捕捉を指標とすることで、コールドトラップの性能を包括的に理解することができ、装置の長寿命化と凍結乾燥の成果向上に貢献します。

よくある誤解

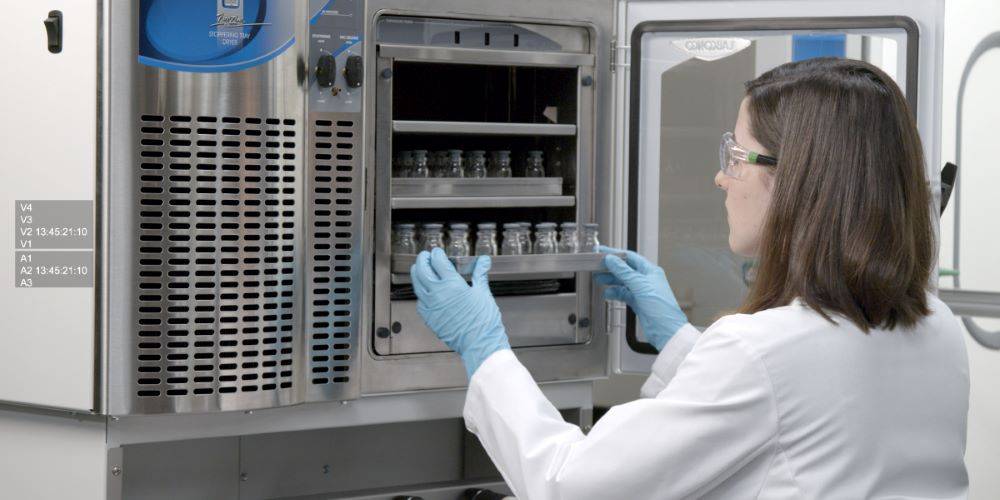

サンプルの凍結

コールドトラップとサンプルの凍結

コールドトラップは、サンプルを凍結させるためではなく、昇華ガスを捕捉するために特別に設計されています。コールドトラップの主な機能は蒸気を凝縮させ、捕捉することですが、試料温度に与える影響は、凍結乾燥機の設計や運転パラメータによって大きく異なります。

凍結乾燥の文脈では、コールドトラップはシステム内で最も低温のポイントとして機能し、この低温ゾーンに向かって移動する蒸気を自然に引き寄せます。ここでこれらの蒸気は凍結し、その後トラップされ、真空チューブへの再侵入や真空ポンプへの到達を防ぎます。このプロセスは、凍結乾燥サイクルの全体的な効率を高めるだけでなく、蒸気汚染のリスクを最小限に抑えることで真空システムの完全性を保護します。

コールドトラップを選択する際には、処理されるサンプルの特性を考慮することが極めて重要です。例えば、水サンプルは、-105℃で観察される効率と同様に、-50℃で効果的にトラップすることができます。しかし、凝固点が異なる成分を含む混合物の場合は、最適な捕捉効率を確保するために、コールドトラップの温度を凝固点が最も低い成分に合わせることが望ましい。この方法は、残留蒸気が環境や真空ポンプに漏れるのを防ぎ、凍結乾燥プロセスの純度と有効性を維持するのに役立ちます。

有機溶媒用コールドトラップ温度

有機溶媒用のコールドトラップを選択する際には、対象となる溶媒の凝固点を考慮することが極めて重要です。90℃以下のような極端な低温は、一般的に効果的なトラップには不要です。ほとんどの有機溶媒は、凝固点よりもかなり高い温度で効率的に捕捉できるからだ。

例えば、凝固点が-96.7℃の塩化メチレンは、コールドトラップの温度によって捕捉効率に大きな違いが見られる。50℃のコールドトラップでは塩化メチレンの43.3％しか回収できなかったが、-105℃のコールドトラップでは初期量の87.7％が回収された。この例は、最適な結果を得るためには、コールドトラップ温度を溶媒の凝固点に合わせることが重要であることを強調している。

コールドトラップ温度	塩化メチレン捕捉効率
-50°C	43.3%
-105°C	87.7%

まとめると、低い温度は捕捉効率を向上させるが、収穫逓増のポイントがある。溶媒の凝固点に近いコールドトラップ温度を選択することで、効率と実用性の両方が確保され、不必要なエネルギー消費と装置のストレスを防ぐことができます。

結論

総合評価の重要性

水の捕捉効率を含む複数の要因に基づいてコールドトラップを評価することで、より良い凍結乾燥の結果と装置の寿命が保証されます。この包括的なアプローチは、単なる温度測定にとどまらず、冷媒の流れ、着霜の形成、気流組織などの重要なパラメーターを網羅するものです。これらの要素を考慮することで、コールドトラップの有効性をより正確に測定し、凍結乾燥プロセス全体を最適化することができます。

例えば、水の捕捉効率は極めて重要な指標ですが、それだけで性能が決まるわけではありません。冷媒がコールドトラップ内を流れる速度は、昇華ガスを凝縮させる能力に大きく影響します。同様に、適切に管理しなければ、コールドトラップ表面での霜の形成がその効率を阻害する可能性があります。さらに、凍結乾燥機内の気流の構成は、コールドトラップの有効性を高めることも低下させることもある。

これらの多様な要因を評価プロセスに統合することで、コールドトラップの性能をより総合的に理解することができます。その結果、より信頼性が高く安定した凍結乾燥の結果が得られ、コールドトラップと凍結乾燥装置全体の両方の寿命が延びます。最終的には、総合的な評価により、凍結乾燥プロセスのすべての構成要素が調和して機能し、効率を最大化し、潜在的な不具合を最小限に抑えることができます。
